框架式手动压合工装结构三维设计

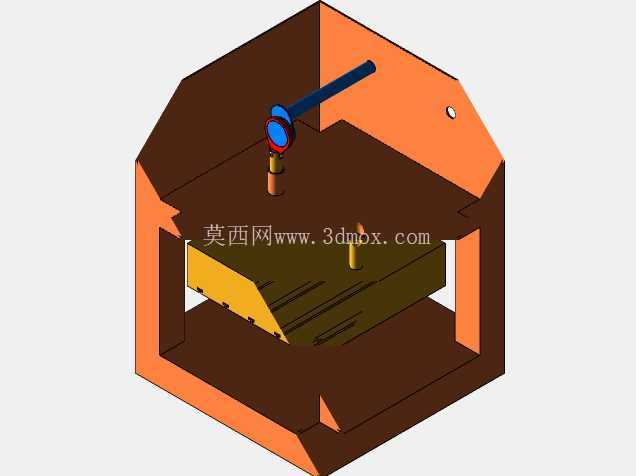

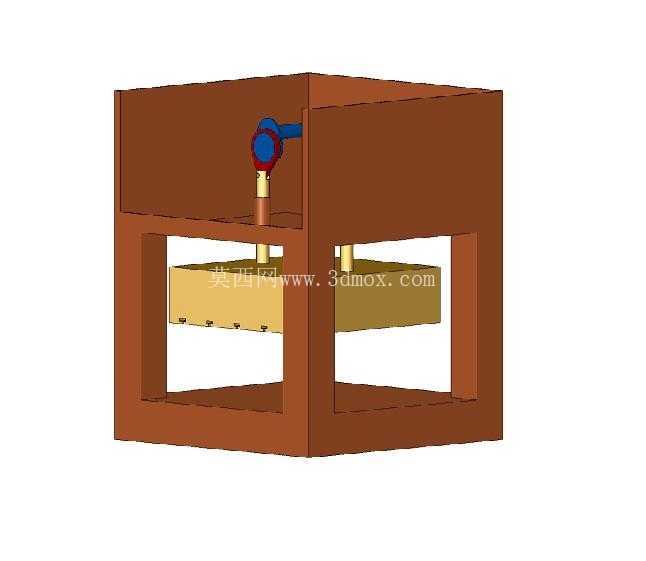

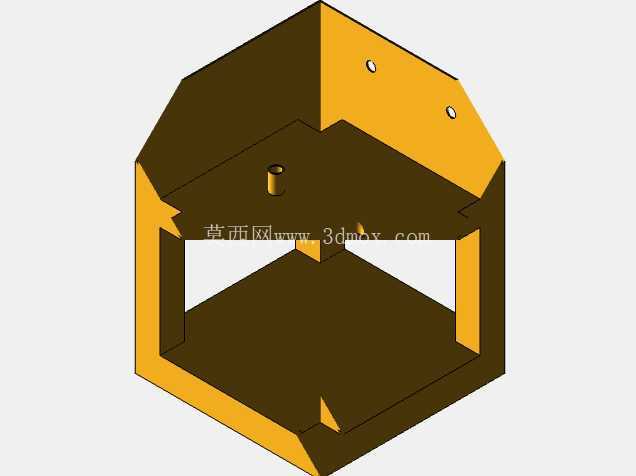

　　在中小批量零部件装配、电子元件引脚压接、小型塑胶件铆合、软质材料模切预压这类生产场景里，大型全自动压装机的投入成本过高，换型调试周期长，反而不如结构简单的手动压合装置适配性强，这套框架式手动压合结构就是针对这类离散工位的作业需求设计的。整体采用立方框架作为承载主体，外框架选用标准矩形方管焊接成型，上下两层的横梁预留了足够的安装平面，上层横梁用来固定手动驱动组件，中层活动板作为压头安装基座，下层底板作为工件定位基准面，框架的左右两侧做了全开放的开口设计，方便操作人员从侧方取放工件，也能适配不同宽度的工装夹具快速更换，不会因为框架侧壁干涉导致工件装夹困难。

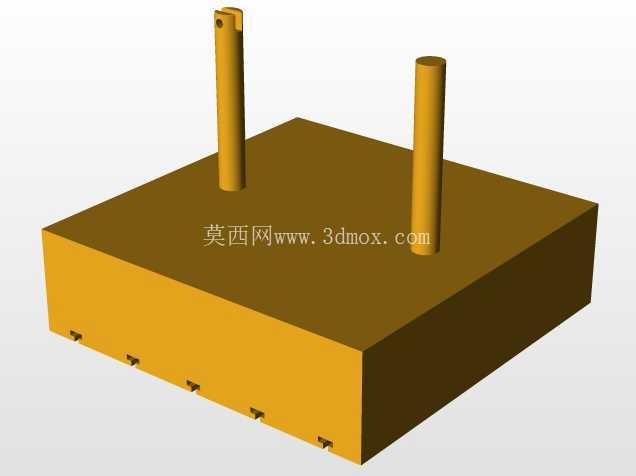

　　驱动部分采用杠杆式手动压杆搭配垂直导柱的结构，压杆的旋转支点固定在上层横梁的侧方，通过铰接的连杆把压杆的摆动力转化为垂直方向的下压力，导柱一共设置了两根，对称分布在压杆连接头的两侧，导柱和活动板之间采用直线铜套配合，压合作业时活动板不会出现偏摆，保证压头和下方工件的垂直度，避免压装过程中出现工件压歪、压伤的问题。活动板的下表面预留了标准的螺纹孔阵列，可以根据不同的压装需求更换不同形状的压头，不管是平面压块、仿形压头还是带定位销的压装接头，都能直接通过螺栓固定，不需要额外改动活动板的结构。下方的基准底板同样预留了T型槽安装位，用来固定不同的工件定位夹具，更换产品型号的时候只需要更换对应的定位夹具和压头，整个框架主体不需要做任何改动，换型时间可以控制在十分钟以内，非常适合多品种小批量的生产场景。从安装边界来看，整个装置的占地面积不到0.3平方米，底部可以直接固定在标准的防静电工作台面上，不需要额外做地基安装，整体高度控制在400毫米以内，操作人员坐在工位上就可以完成压合作业，手臂的操作行程符合人体工程学要求，长时间作业也不会产生过度的疲劳。

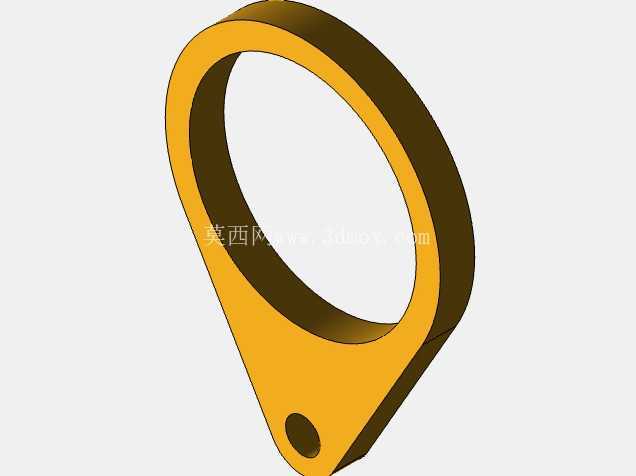

　　结构设计上没有采用复杂的传动零件，所有的铰接位置都采用带油嘴的销轴连接，日常维护只需要定期在导柱和铰接点涂抹润滑脂即可，没有易损的精密零件，即使在车间多粉尘的环境下也能稳定运行，不会因为杂物进入传动部位导致卡滞。压杆的力臂经过配比优化，操作人员只需要施加15公斤左右的握力，就可以在压头位置产生接近300公斤的压合力，足够覆盖大部分小型零部件的压装、铆接、压入需求，比如小型变压器的铁芯叠压压装、线路板的接插件压接、塑胶外壳的卡扣压合、小尺寸轴承的压入装配这类作业，都可以通过这套装置完成。框架的后侧预留了挡料板的安装位置，如果压装过程中会产生碎屑或者小零件弹出，可以加装透明亚克力挡板，不需要改动主体结构就能满足安全防护要求。

　　活动板的上下行程设置了可调节的限位螺栓，操作人员可以根据不同工件的压合深度调整限位位置，避免压合行程过大导致工件被压坏，也不需要每次作业都手动控制压下的距离，调整好限位之后每次压合的深度都能保持一致，压装成品的一致性远高于纯手动按压的作业方式。整个结构的受力都经过校核，框架的方管壁厚足够承受最大压合力下的变形，满负载作业时框架的形变量控制在0.02毫米以内，不会因为框架变形导致压装精度下降。和常见的C型开口手动压机相比，这种四周闭合的框架结构抗偏载能力更强，即使压合作业点不在装置的中心位置，也不会出现框架张口变形的问题，压装精度更稳定。在实际的生产线布局里，这类装置通常会布置在装配流水线的侧边工位，作为全自动压装设备的补充，用来处理小批量订单、样品试制、不良品返修这类不需要开自动线的作业任务，不需要接入气源或者电源，纯手动操作的模式也让它可以灵活移动到不同的作业区域，不会受到车间管线布局的限制。
