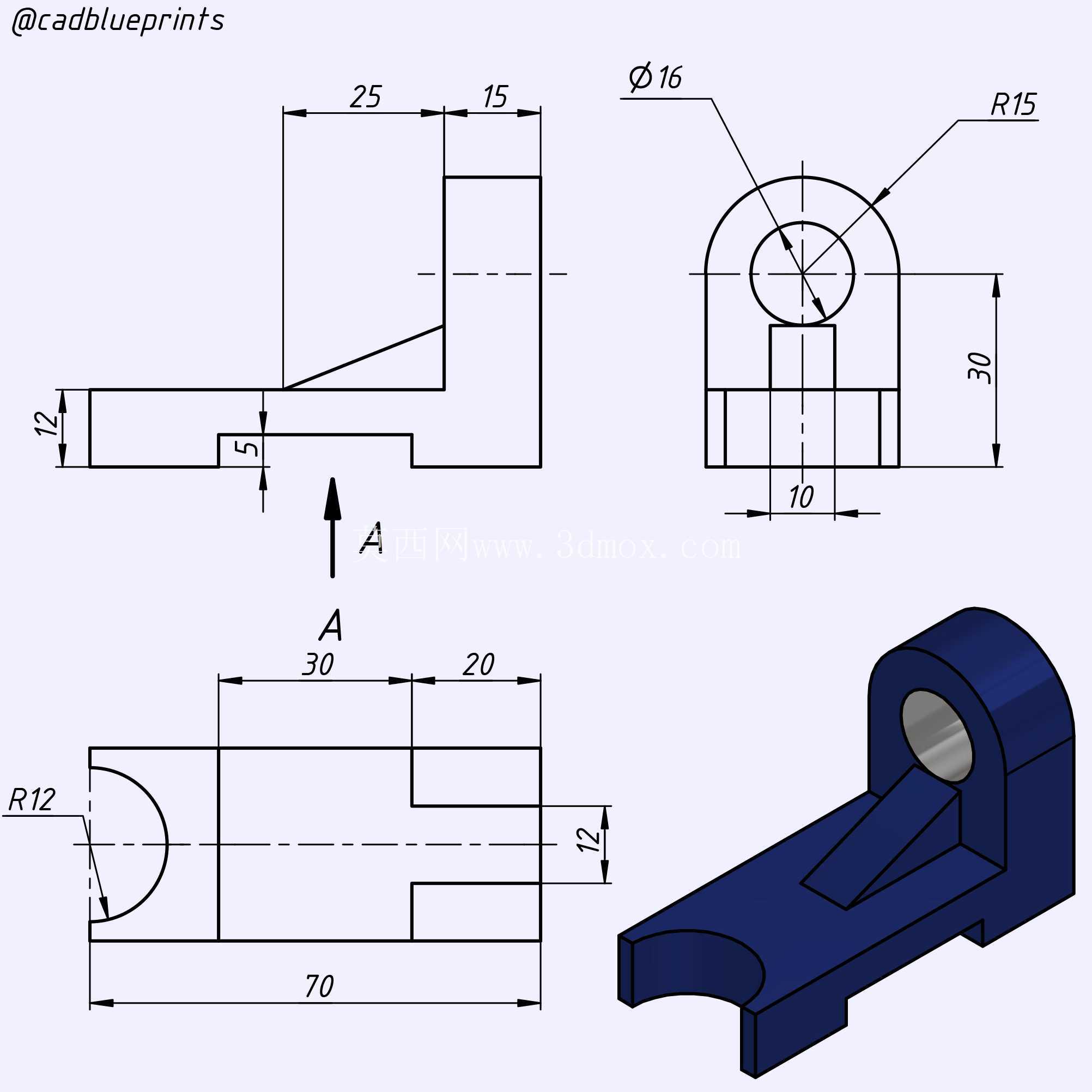

带孔L型机械连接支座结构练习件

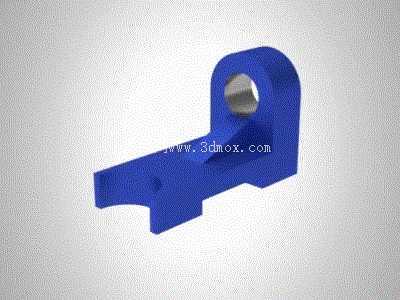

　　这类带铰接孔的L型支撑连接座，在轻工自动化输送线、小型工装夹具的定位模块里十分常见，日常做结构设计时经常会遇到类似的安装限位需求。从实际使用场景来看，这类零件大多承担两个方向的载荷传递：水平段一般贴合在设备安装基板的平面上，通过底部的两个定位凸台卡入基板的预留槽位，避免安装时出现横向滑移，垂直段的通孔用来穿装铰接销轴，连接摆臂、压块这类需要小角度转动的执行部件，销轴孔内通常会配套耐磨铜套，减少反复转动带来的接触面磨损，延长零件的整体使用寿命。

　　做这类零件的结构设计时，首先要敲定的是安装边界的尺寸约束：水平段的总长度要匹配安装基板的预留安装空间，不能超出相邻部件的运动干涉范围，底部两个凸台的中心距要和基板上的卡槽间距严格对应，凸台的突出高度一般控制在2-3mm，既可以保证卡入后的定位稳定性，又不会因为凸台过高导致水平段和基板之间出现过大间隙，影响连接刚性。垂直段的铰接孔中心高度是核心尺寸，这个尺寸直接决定了相连摆臂的转动行程范围，设计时要提前核算摆臂转动到上下极限位置时，会不会和水平段的上表面、或者周边的其他固定部件发生碰撞，通常会在孔位下方预留3-5mm的安全间隙，避免加工误差带来的运动卡滞。

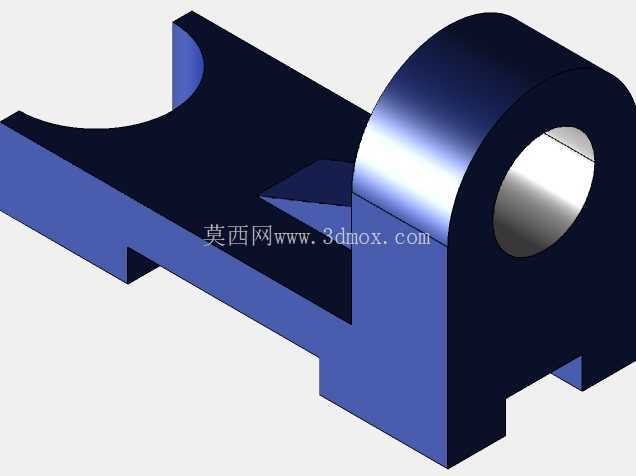

　　从结构强度的角度考虑，垂直段和水平段的交接位置做了斜向加强筋过渡，这个加强筋的厚度一般取主体壁厚的0.7-0.8倍，既可以避免直角交接处的应力集中，在承受摆臂传递的侧向载荷时不会出现根部断裂，又不会因为筋位过厚导致注塑或者铣削加工时出现材料堆积变形。水平段上预留的小孔是定位销孔，安装时先打入定位销确定零件的准确位置，再通过侧边的紧固螺钉把零件锁死在基板上，这种“定位销+紧固件”的组合固定方式，比单纯用螺钉固定的位置精度高很多，后期设备维护拆卸后再重装，也不会出现位置偏移，不需要重新调校相连部件的运动同轴度。

　　建模练习的时候，要特别注意几个工艺细节的处理：铰接孔的内壁要做轻微的倒角，方便销轴和铜套的压装，避免压装时孔口边缘出现崩缺；零件所有的外露棱边都要做0.5mm的圆角处理，不仅是为了去除加工毛刺避免安装时划手，更重要的是减少零件受力时的棱边应力集中；底部凸台的接触面要保证平面度公差在0.05mm以内，如果接触面不平，锁紧紧固件的时候零件会出现轻微变形，导致铰接孔的轴线发生偏斜，穿装销轴后会出现转动卡涩、磨损加快的问题。

　　这类零件虽然结构不算复杂，但却是机械结构里最基础的连接单元，很多刚入行的结构工程师做练习时容易忽略安装边界和运动干涉的校核，只照着外观画外形，实际生产装配时才会发现孔位不对、间隙不足的问题。做三维建模的时候，要先把安装配合的相关部件都做简化的占位模型，在装配环境里核对每个配合尺寸，确认所有运动行程内都没有干涉，再细化零件的倒角、筋位这些细节特征，这样建出来的模型才具备实际生产指导意义，而不是单纯的外观几何模型。另外还要考虑加工工艺的合理性，如果是采用金属铣削加工，零件的壁厚要尽量均匀，避免厚薄差异过大导致加工后出现应力变形；如果是采用注塑成型，还要在筋位和主体的交接处做适当的拔模斜度，方便零件从模具里脱出，这些细节都是实际设计中必须考量的内容，也是CAD练习里需要重点掌握的结构设计逻辑。
