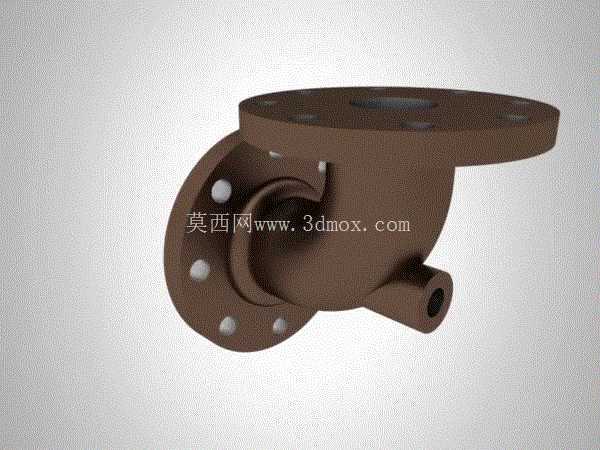

带侧接口法兰连接弯通式阀体结构

　　在工业流体输送系统的管路布局中，这类带侧接口的法兰弯通阀体是转向分流场景里的常用部件，日常多见于化工介质输送、市政给排水、暖通循环水以及小型工艺装置的管线节点，承担着改变介质流向、引出旁通支路的核心作用，区别于普通直角弯头，它额外设置的小口径侧接口可以满足压力检测、支路引流、排空泄压或者仪表安装的需求，不用在管线上额外开孔焊接，能减少管线的焊缝泄漏点，提升管路整体的密封可靠性。从结构设计逻辑来看，主体采用90度弯腔流道，流道内壁做了圆弧过渡处理，没有突兀的直角折角，介质在转向过程中不会形成明显的涡流区，能有效降低管路的局部压力损失，减少介质对腔壁的长期冲蚀，延长部件的实际使用寿命。

　　两个主连接端都采用标准法兰盘结构，法兰盘上均匀分布螺栓安装孔，安装时可以和同压力等级的管线法兰直接对接，通过螺栓预紧力配合密封垫片就能实现可靠密封，安装过程中不需要对管线做特殊焊接处理，后期维护拆卸也更方便，适合需要定期检修清理的管路场景。侧接口采用外伸式短管结构，接口轴线与弯腔的切线方向呈合理夹角，引出的介质流态更稳定，不会因为侧接产生明显的流道扰动，侧接口的通径远小于主通路通径，适配常规的仪表连接或者小流量支路的输送需求。

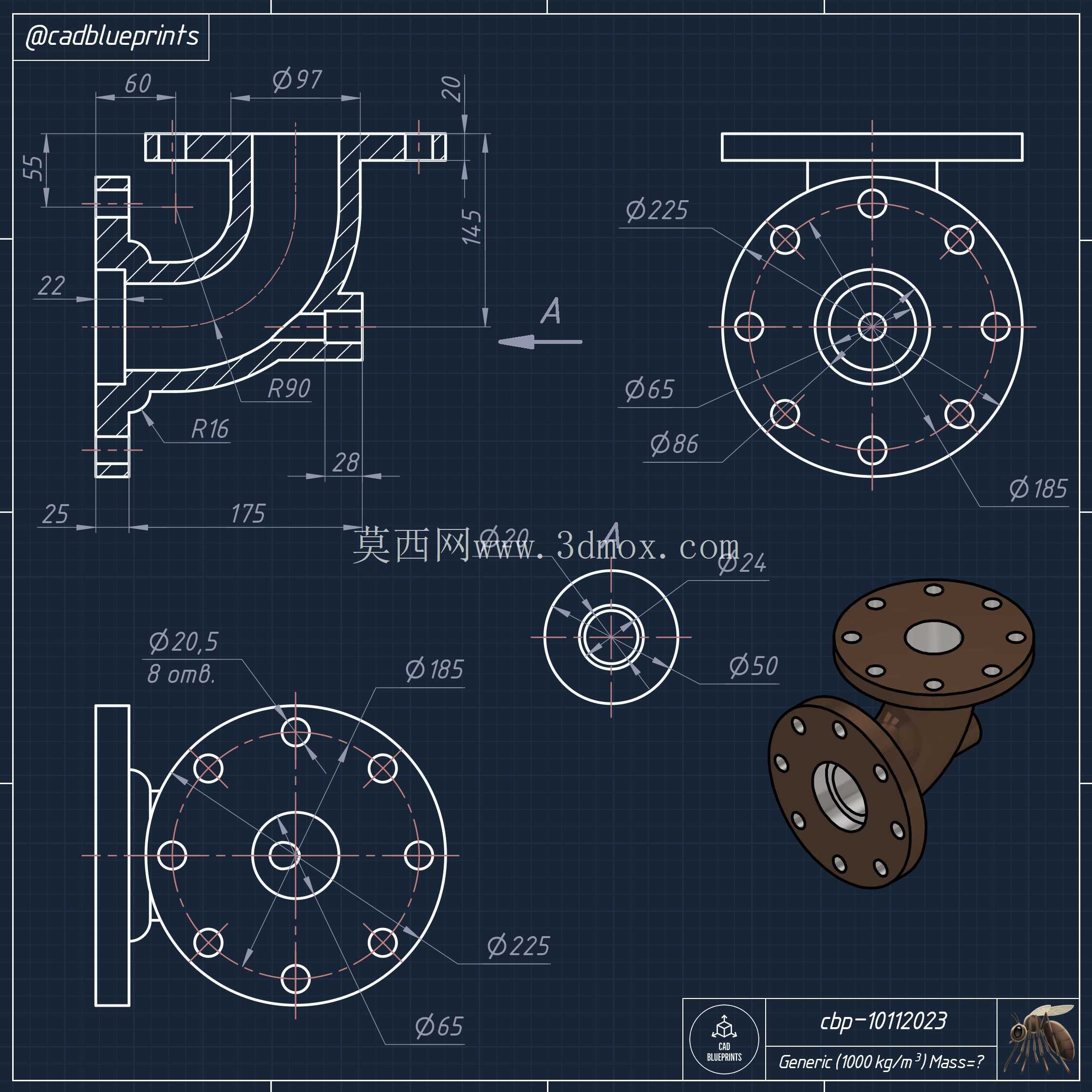

　　设计过程中需要重点控制几个安装边界尺寸：首先是两个主法兰端面的垂直距离，这个尺寸直接决定了管线转向段的安装占位，在紧凑布局的设备管线舱内，这个尺寸需要和周边管线、设备外壳预留足够的安装操作空间，保证螺栓紧固时工具能正常操作；其次是侧接口的外伸长度和轴线角度，要避免侧接口安装仪表或者支路管线时和主法兰的螺栓、周边其他部件产生干涉；法兰盘上的螺栓孔分度圆直径、孔位数量、孔径都要匹配对应压力等级的法兰标准，保证现场安装时的互换性，不会出现孔位错位无法对接的问题。

　　另外，阀体的壁厚设计需要结合额定工作压力做校核，弯腔的外侧弧面因为介质长期冲蚀，壁厚要比直管段适当加厚，侧接口和主腔体的连接位置做了圆角过渡，避免应力集中，在承压工况下不会因为应力突变产生开裂风险。这类阀体在建模过程中，需要重点保证流道的同轴度、法兰端面的平面度，以及螺栓孔的位置精度，因为这些形位公差直接影响现场安装的密封性和对接顺畅度，如果法兰端面平面度超差，即使螺栓紧固力足够，也容易出现密封垫片压合不均导致的泄漏问题；如果螺栓孔位置度偏差过大，现场安装时会出现螺栓无法穿入的情况，需要现场扩孔处理，既影响安装效率，也会破坏法兰的结构强度。在实际选型应用中，这类结构的阀体可以根据输送介质的不同匹配不同的材质，输送腐蚀性介质时可以采用衬里或者耐腐蚀合金材质，输送普通水介质时采用常规铸铁或者铸钢材质即可，侧接口也可以根据实际需求选配内螺纹、法兰或者快接等不同的连接形式，适配不同的现场安装条件。
