双端连接连杆式蝶阀驱动结构设计

项目分类:阀门 发布时间:2025-01-13 ID:894990
  • 双端连接连杆式蝶阀驱动结构设计
  • 双端连接连杆式蝶阀驱动结构设计
  • 双端连接连杆式蝶阀驱动结构设计
  • 双端连接连杆式蝶阀驱动结构设计
  • 双端连接连杆式蝶阀驱动结构设计
  • 双端连接连杆式蝶阀驱动结构设计
  • 双端连接连杆式蝶阀驱动结构设计
  • 双端连接连杆式蝶阀驱动结构设计
  • 双端连接连杆式蝶阀驱动结构设计

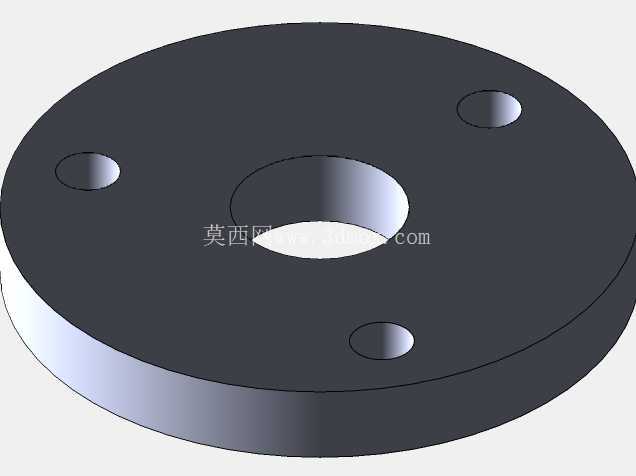

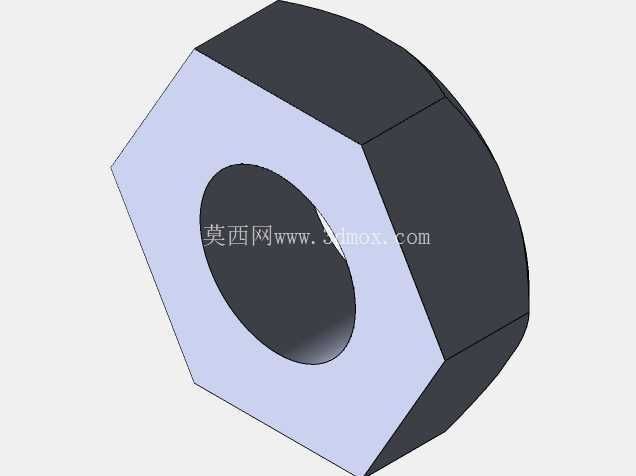

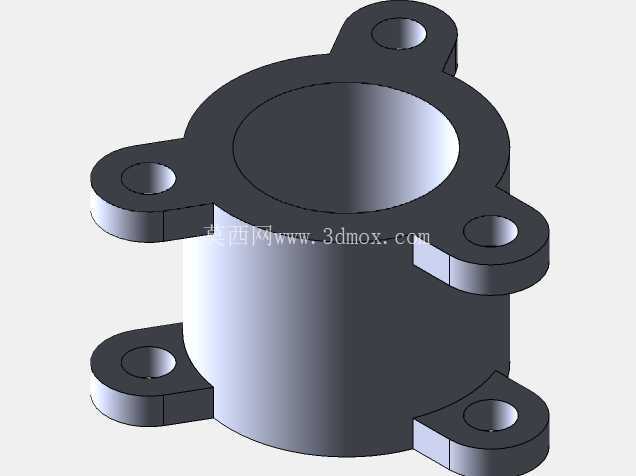

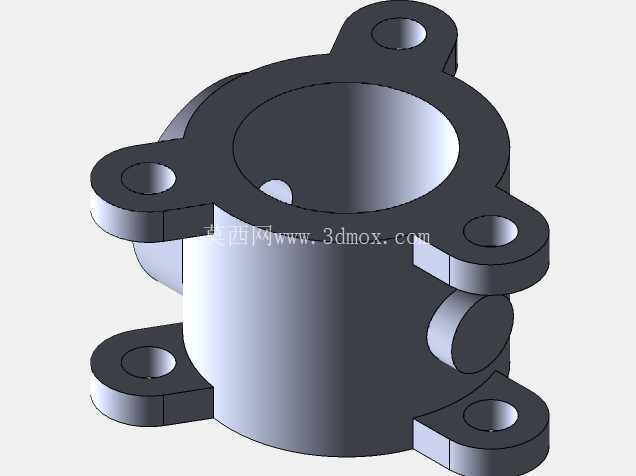

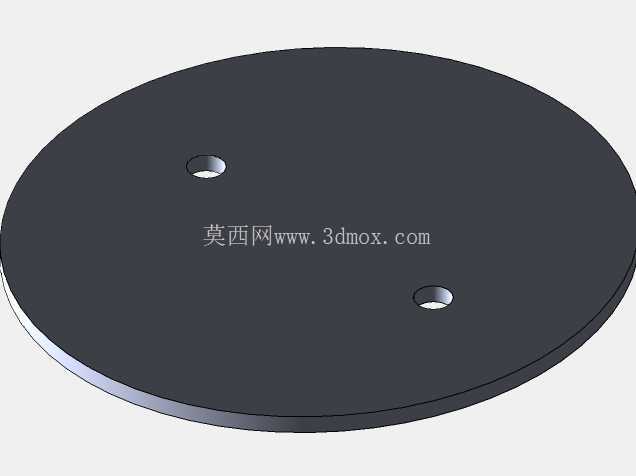

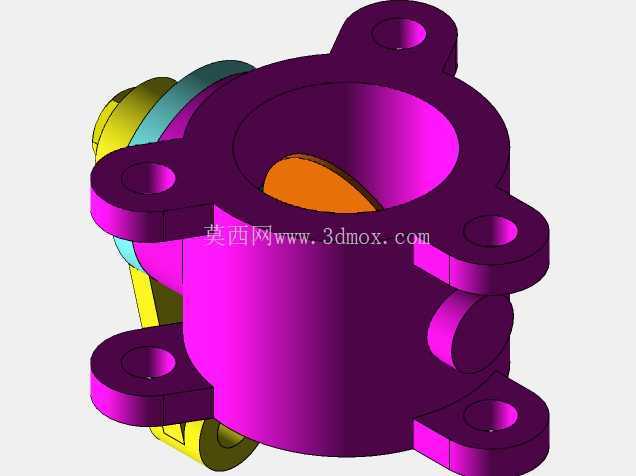

  在市政给排水、化工流体输送、暖通空调循环水系统的管路布设场景中,蝶阀作为截断或调节管路介质通断、流量大小的核心控制部件,其驱动端的传动结构可靠性直接决定整套管路系统的运行稳定性。本次呈现的结构为蝶阀配套的连杆式驱动传动件,区别于传统一体式阀杆直驱结构,该连杆结构可实现驱动端与阀板安装端的错位布置,适配安装空间受限、驱动机构无法与阀杆同轴布设的特殊管路工况,比如地下管廊紧凑排布的管路节点、化工反应釜旁侧近距离安装的管路支路,这类场景往往没有足够的同轴安装空间留给驱动执行器,通过该连杆的力矩传递,可将手动涡轮、气动或电动执行器布置在管路侧面便于操作、维护的位置,无需额外增加转角传动箱,减少管路系统的配套零件数量与故障点。

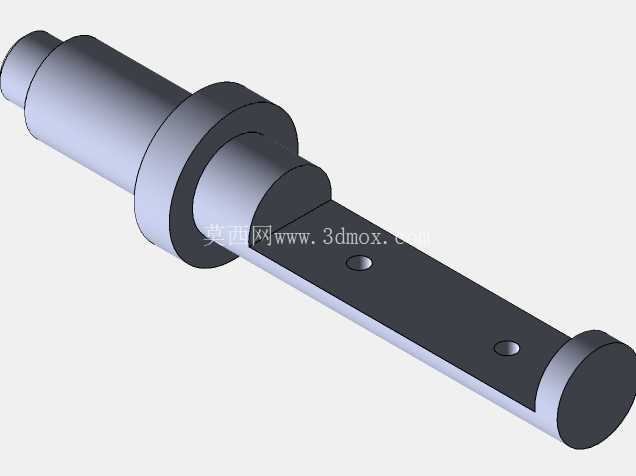

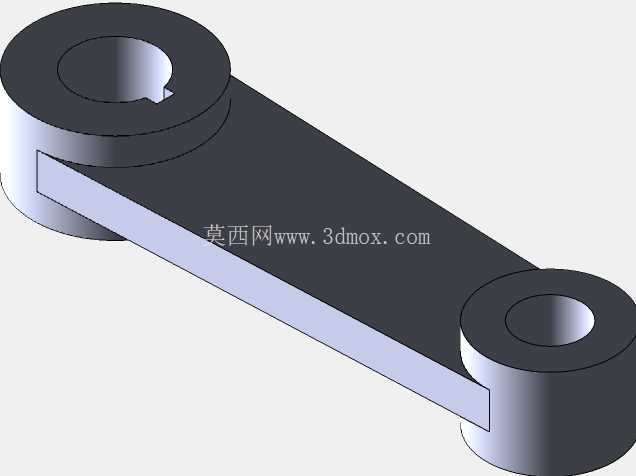

  从功能特性来看,该连杆两端分别设置带键槽的环形安装孔,一端与蝶阀的阀杆伸出端配合,通过平键传递扭矩,避免传动过程中出现相对滑动导致的阀板开度偏差;另一端与驱动执行器的输出轴连接,同样采用键连接保障力矩传递的稳定性,杆身采用等截面矩形结构,相比圆杆结构在相同截面重量下具备更高的抗扭截面系数,可承受蝶阀启闭过程中阀板受到介质冲击产生的反向力矩,避免杆身出现扭转变形导致的开度控制失准。设计过程中首先需要匹配对应通径蝶阀的启闭力矩需求,核算连杆的最小抗扭截面尺寸,两端安装孔的中心距需要根据现场安装空间的边界尺寸确定,既要保证驱动执行器安装后不与管路法兰、保温层产生干涉,也要避免连杆过长导致传动过程中出现径向挠曲,影响阀板的启闭到位精度。

  安装孔的键槽尺寸严格遵循平键连接的国标公差要求,孔与轴的配合选用过渡配合,既保障装配时的便利性,也避免运行过程中配合间隙过大产生的传动冲击,长期运行下出现键槽磨损、连接松动的问题。从安装边界来看,该连杆安装后杆身与管路外壁的最小间隙需要预留至少20mm的操作空间,方便后续维护时的拆卸与装配,两端安装孔的同轴度公差控制在0.05mm以内,避免装配后出现别劲现象,导致驱动执行器的负载过大,缩短执行器的使用寿命。

  在实际工况应用中,这类连杆传动结构的蝶阀尤其适合需要定期操作、但安装位置操作可达性差的管路节点,比如高空布设的暖通管路、埋地式给排水管路的地面操作端延伸,通过连杆将操作端延伸至便于人员操作或执行器安装的位置,无需搭建额外的操作平台,降低管路系统的整体建设与维护成本。结构设计时还需要考虑介质温度带来的热胀冷缩影响,杆身长度方向预留0.5mm/m的膨胀补偿间隙,避免高温介质工况下杆身受热伸长导致两端安装孔出现轴向位移,卡滞阀杆或执行器输出轴。杆身的棱边全部做R2的圆角处理,避免装配过程中划伤操作人员,也减少应力集中点,提升连杆的抗疲劳强度,在频繁启闭的工况下长期运行不会出现应力断裂的问题。两端的环形安装座厚度根据传递力矩的大小核算,保证键槽的承压面具备足够的挤压强度,不会因为长期承受扭矩出现键槽压溃的问题,安装座与杆身的连接位置采用圆弧过渡,进一步降低应力集中系数,提升结构的整体可靠性。
