带半圆立板的槽型支撑结构练习件

　　日常做结构设计练习时，这类带半圆立板的槽型支撑件是很典型的构型，很多小型设备的内部定位、承托场景都会用到类似结构，比如小型电控柜内的元件安装托座、输送线侧边的小件挡停支撑、实验台架上的工装定位块，都能看到这类结构的影子。从实际用途来说，这类零件主要承担两个核心作用，一是底部的槽型结构可以快速卡装在对应规格的导轨或者安装梁上，不需要额外做复杂的打孔对位，装配时顺着槽口滑入就能完成初步定位，大幅提升现场装配的效率；二是后侧的半圆立板既可以作为限位面，抵住被支撑的零件侧面，避免其发生横向窜动，也能在立板上加工安装孔，用来固定传感器、小型挡块这类附属配件，半圆的轮廓设计相比直角立板，能减少边角的应力集中，同时在安装空间比较局促的场景下，不会和周边的圆弧轮廓零件发生干涉。

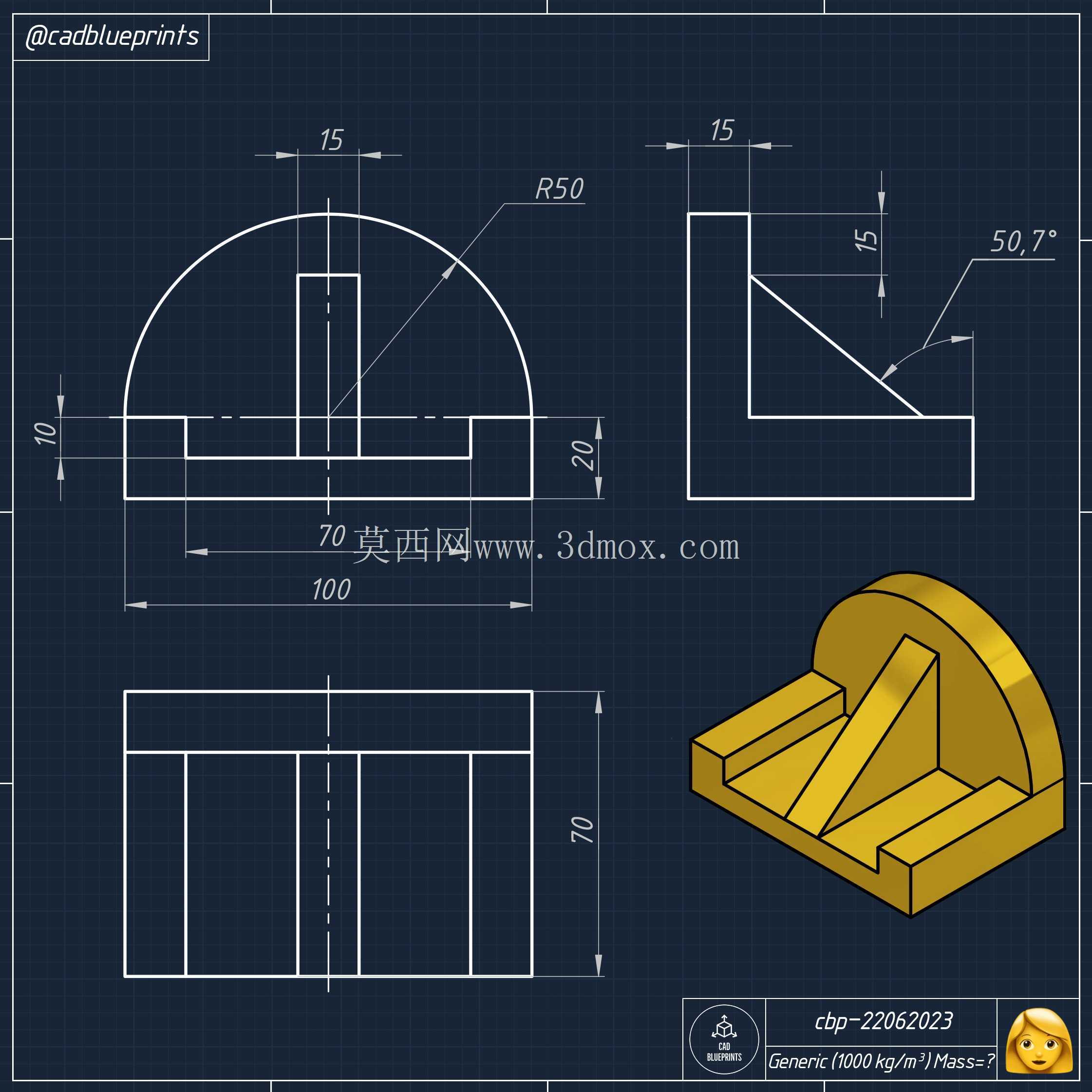

　　做这个结构的三维建模时，首先要明确安装边界的约束：底部槽的内宽要和常用的15mm、20mm规格工业铝型材的安装边宽度匹配，槽深控制在8-10mm，保证卡入后不会因为设备运行的振动出现松脱，槽的两个侧边厚度要保持一致，单边厚度不小于3mm，避免长期受力出现侧边变形。后侧的半圆立板，其圆心要和槽体的纵向中心面重合，保证受力时两侧的载荷均匀分布，立板的厚度和槽体侧壁厚度保持一致，半圆的半径要比槽体的半宽大出15mm左右，留出足够的安装孔加工空间，同时立板和槽体的连接处要做R2-R3的圆角过渡，不要做成直角连接，不然在承受侧向冲击载荷的时候，连接位置很容易出现应力开裂。

　　建模过程中要注意几个容易出错的细节：首先是槽体的内侧两个棱边，要做0.5mm的倒角，这样卡装的时候不会因为棱边的毛刺刮伤安装梁的表面，也能降低装配时的对位难度；其次是半圆立板的顶部边缘，同样要做小倒角处理，避免安装作业时划伤操作人员；另外整个零件的拔模角度要控制在1度以内，如果是采用注塑工艺加工，外表面拔模方向沿槽体的开口方向，内槽的拔模方向要和外表面保持一致，避免出现倒扣结构导致无法脱模，如果是采用机加工方式制作，就不需要预留拔模角度，但要注意槽体内腔的加工走刀空间，转角处要预留和铣刀直径匹配的圆角，不要设计成清角结构增加不必要的加工成本。

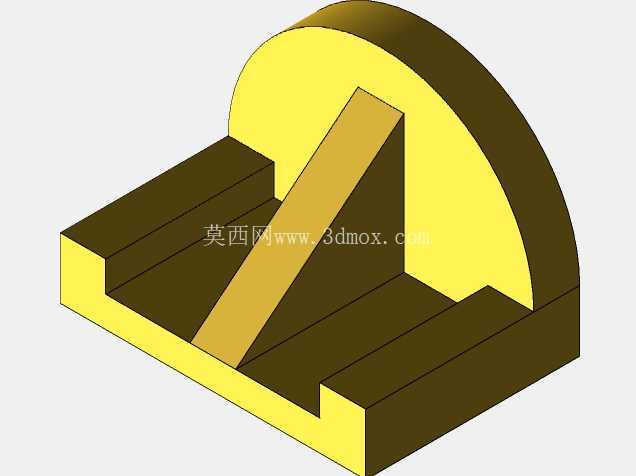

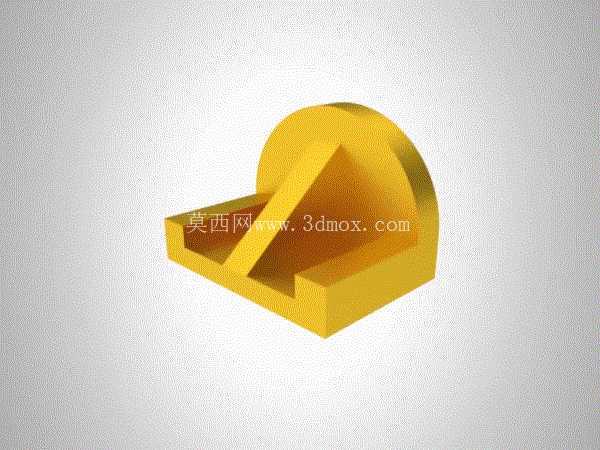

　　从实际应用的场景拓展来看，这个基础结构可以根据不同的使用需求做衍生修改：如果需要提升承重能力，可以在立板和槽体的连接处增加三角形的加强筋，就像图中展示的结构那样，加强筋的厚度不要超过主体壁厚的0.8倍，避免注塑时出现缩痕；如果需要在槽体上做锁紧结构，可以在槽的其中一个侧壁上加工顶丝孔，卡装到位后用顶丝锁紧在安装梁上，防止位置滑动；如果是用在有耐腐蚀要求的场景，建模时还要预留表面处理的厚度，比如阳极氧化、喷塑的涂层厚度大概在0.1-0.2mm，对应的配合尺寸要提前做公差补偿，避免处理后出现装配卡滞的问题。

　　很多新手做这类结构建模的时候，容易忽略安装的实际干涉问题，比如把半圆立板的半径做的过大，导致相邻安装的零件之间出现空间冲突，或者槽的深度设计过浅，卡装后受力容易脱落，还有的会把壁厚设计的不均匀，导致加工或者注塑成型的时候出现变形。做这类练习件的时候，不能只追求外形的相似度，要多结合实际装配的场景去考量每个尺寸的合理性，比如槽体的总长度要根据实际支撑的零件宽度来定，一般比被支撑零件的宽度大出2-3mm即可，过长会浪费材料，过短则支撑稳定性不足；立板的高度要根据被限位零件的高度来调整，一般不超过被限位零件高度的三分之二，避免过高导致零件被顶起，影响安装精度。

　　另外在做结构校验的时候，要重点检查几个受力位置的强度：一是槽体侧壁和底板的连接位置，当承受垂直方向的载荷时，这个位置的弯矩最大，如果壁厚不足很容易出现断裂；二是立板和槽体底板的连接位置，当承受侧向的冲击力时，这个位置是应力集中的核心区域，除了做圆角过渡，必要时可以增加局部的壁厚，或者在背面增加加强筋结构；三是如果立板上要加工安装孔，孔的边缘到立板边缘的距离要大于孔直径的1.5倍，避免安装螺丝的时候出现边缘开裂的问题。这类看似简单的支撑结构，其实涵盖了机械结构设计里很多基础的设计原则，把这类基础结构的设计逻辑摸透，后续做复杂设备的结构设计时，才能在细节处做到合理可靠，避免出现装配干涉、强度不足、加工困难这类常见的设计问题。
