圆锥齿轮精密三维结构设计作品

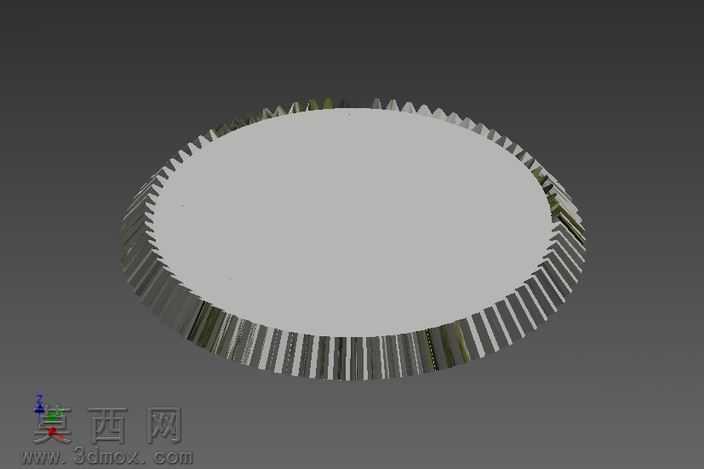

本作品为圆锥齿轮的三维参数化设计成果，建模阶段以机械设计手册中圆锥齿轮的标准参数为核心依据，先完成基准坐标系的搭建，依次绘制齿顶圆锥、分度圆锥、齿根圆锥的基准曲面，通过渐开线齿廓的参数化方程生成单个轮齿的精确齿形曲线，再通过圆周阵列操作完成全部轮齿的排布，过程中严格校验齿距偏差、齿向公差等关键精度参数，确保轮齿啮合区间的参数符合传动设计要求。建模完成后对齿轮的轮毂、辐板结构进行细节优化，根据圆锥齿轮的实际装配需求设计中心定位孔与键槽结构，保证模型与实际加工零件的结构一致性。材质渲染阶段，针对齿轮常用的合金结构钢材质进行参数调试，调整金属材质的漫反射、粗糙度、金属度参数，还原经过调质处理后的齿轮表面金属质感，对轮齿啮合面区域做细微的材质区分，模拟实际使用中齿面的接触痕迹，搭配深灰色中性背景突出齿轮的结构轮廓，通过三点布光方案调整主光、辅光、轮廓光的角度与强度，避免轮齿间隙出现过暗的死黑区域，清晰展现每个轮齿的齿形走向与齿根过渡结构。结构设计上充分考虑圆锥齿轮用于相交轴传动的工况特性，轮齿从大端到小端的齿厚渐变过渡完全符合锥齿轮的设计规范，齿根处设置标准的圆角过渡结构，避免应力集中问题，轮毂部分的厚度与辐板的连接弧度经过力学合理性校验，既满足传动过程中的结构强度要求，也兼顾了零件的轻量化设计需求。整体设计过程严格遵循机械传动零件的设计规范，从参数化建模到材质渲染再到结构校验，每一步都围绕圆锥齿轮的实际使用场景展开，最终呈现的模型可用于机械传动结构的装配验证、传动原理演示以及相关机械产品的设计参考，能够直观展现圆锥齿轮的结构特点与传动特性，为相交轴传动机构的设计提供精准的三维模型支撑。
