带双槽斜切面定位支撑块结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895182
  • 带双槽斜切面定位支撑块结构设计
  • 带双槽斜切面定位支撑块结构设计
  • 带双槽斜切面定位支撑块结构设计

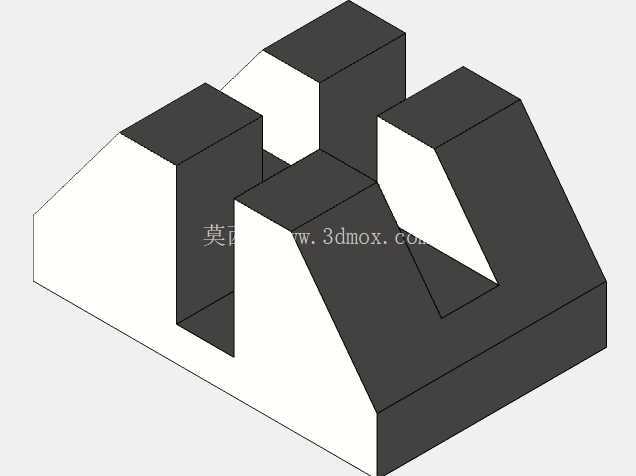

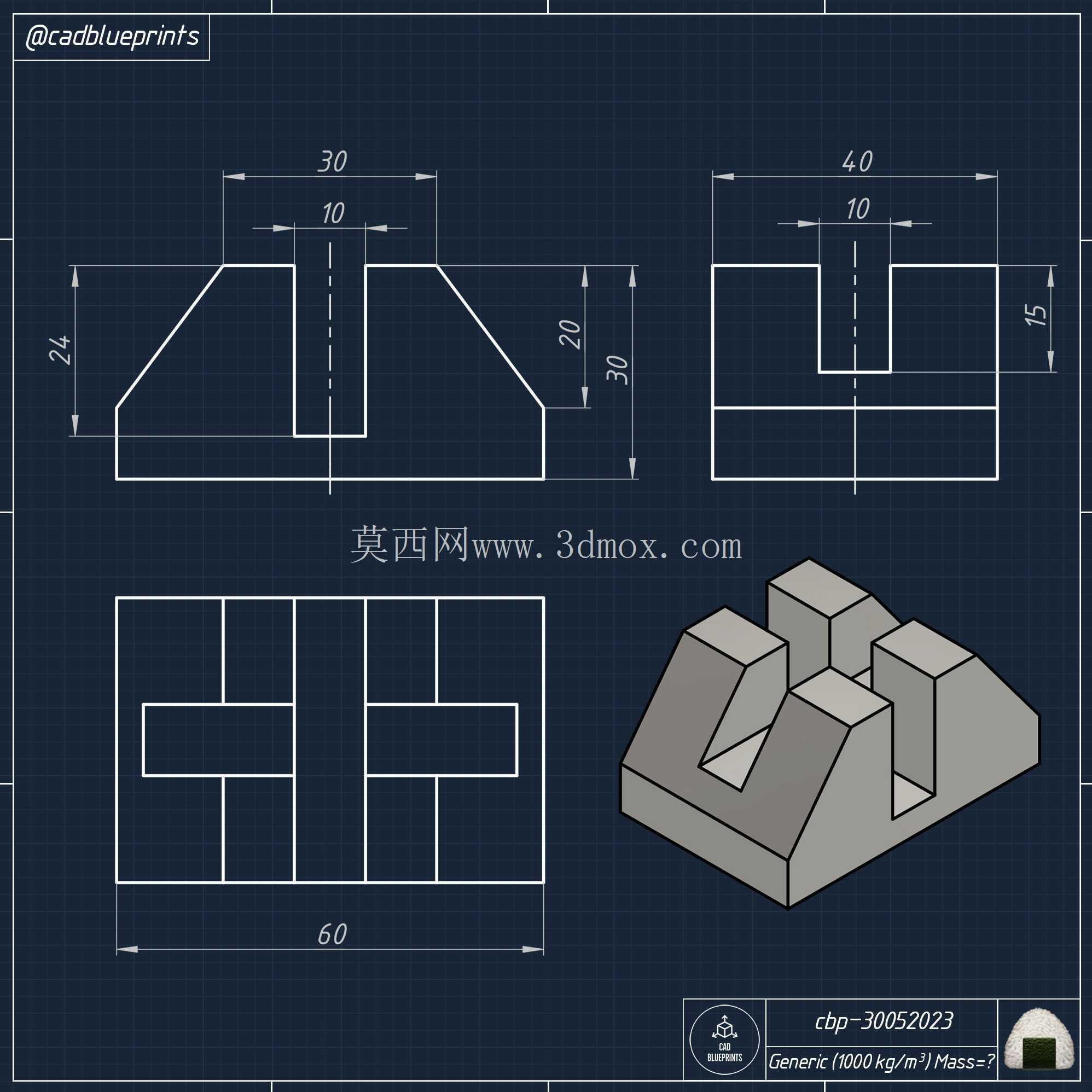

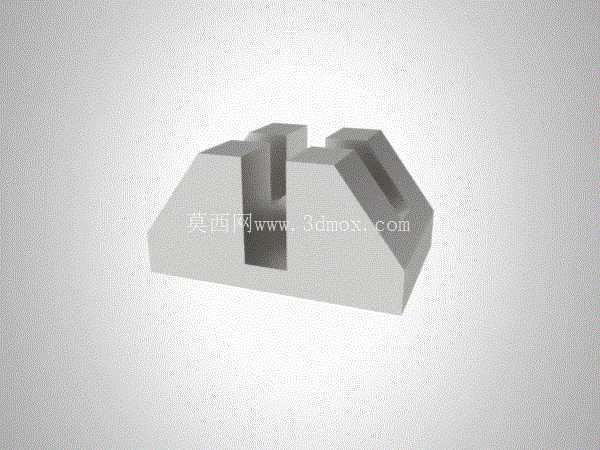

  这类带双槽斜切面的块状支撑件,在工装夹具、小型装配工位、非标自动化设备的定位工位中应用十分广泛,很多需要快速对工件进行侧向定位、承托的工位都会用到这类结构件,区别于标准平垫块,它自带的槽位可以直接嵌入定位销或者工件的凸台结构,不需要额外加装定位附件,能有效减少工位的零件堆叠数量,降低装配累积误差。从结构设计逻辑来看,主体采用梯形斜切面的外形,而非直角方块,核心是为了避让工位周边的运动部件,比如装配工位的气动压头上下运动轨迹、机械手取放件的摆动路径,斜切角度经过测算,刚好能在保证支撑强度的前提下,让出足够的运动空间,避免设备运行过程中发生结构干涉。

  中间的通槽和侧边的半通槽功能有明确区分,中间的通槽主要用于穿装固定螺栓,槽宽适配常用的内六角螺栓头部尺寸,安装时可以直接将螺栓从槽内滑入预设的安装位,不需要从端部穿装,能大幅提升工位调整时的拆装效率;侧边的半通槽深度经过严格控制,主要用于嵌装小型工件的定位凸缘,槽壁的垂直度公差控制在0.02mm以内,保证工件嵌装后不会出现侧向偏移,满足装配工序的定位精度要求。底部的安装面做了平面度处理,粗糙度达到Ra1.6,和设备安装台面贴合时不会出现虚接,配合中间槽的螺栓锁紧后,整体的支撑刚性可以承受垂直方向1500N的压装力,不会出现形变或者位移。

  两侧的斜面上没有做额外的安装孔位,主要是作为工件放置时的导向面,当机械手将工件放置到支撑块上时,即使存在±2mm的位置偏差,工件也能顺着斜切面滑入定位槽内,降低对机械手定位精度的要求,提升整线的运行容错率。在尺寸边界设计上,整体的长宽高比例控制在2:1.2:1左右,底部的安装边界预留了足够的螺栓锁紧操作空间,不需要额外加长扳手就能完成锁紧操作,槽位的边缘做了0.5mm的倒角处理,一方面是去除机加工产生的毛刺,避免安装时划伤操作人员或者工件表面,另一方面也能引导工件顺利滑入槽位,不会因为边缘的锐边卡滞工件。这类结构件通常采用45号钢加工制作,表面做发黑处理,具备基础的防锈能力,适合在车间常规环境下长期使用,不需要频繁更换维护。

  在实际的工位设计中,这类支撑块往往成对使用,分别布置在工件的两个定位点位置,配合侧面的夹紧机构,就能完成工件的完全定位,相比定制的复杂定位夹具,这类结构件的加工周期短,成本更低,而且调整灵活,当更换生产的工件型号时,只需要调整两个支撑块的间距,或者更换对应槽宽的支撑块就能快速适配,不需要重新制作整套夹具,非常适合多品种小批量的生产场景。设计这类零件的时候,需要重点关注槽位的对称度,中间通槽要位于主体的中心线上,避免安装后螺栓受力不均导致支撑块倾斜,侧边半通槽的位置要和工件的凸缘位置精准匹配,槽深不能过深,否则会导致工件放置后高度超差,也不能过浅,否则起不到定位作用,容易出现工件脱出的问题。另外斜切面的角度不能过大,否则会降低支撑块的整体结构强度,在承受压装力的时候容易出现斜面崩裂的问题,也不能过小,否则起不到避让运动部件的作用,一般角度控制在30度到45度之间,兼顾强度和避让需求。零件的所有棱边都做了倒角处理,没有尖锐的边角,避免在安装调试过程中造成人员磕碰受伤,符合机械设计的安全规范。
