电源变压器配套绝缘固定结构件

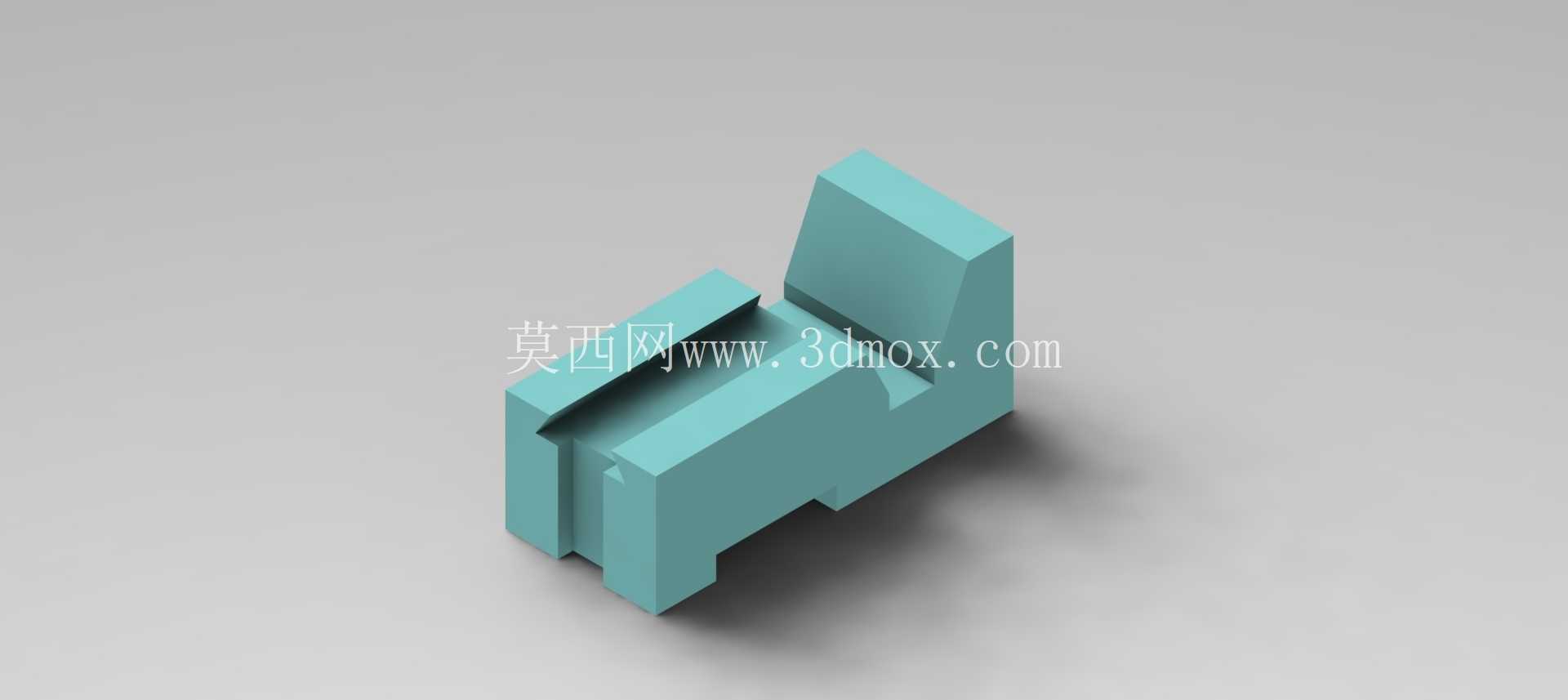

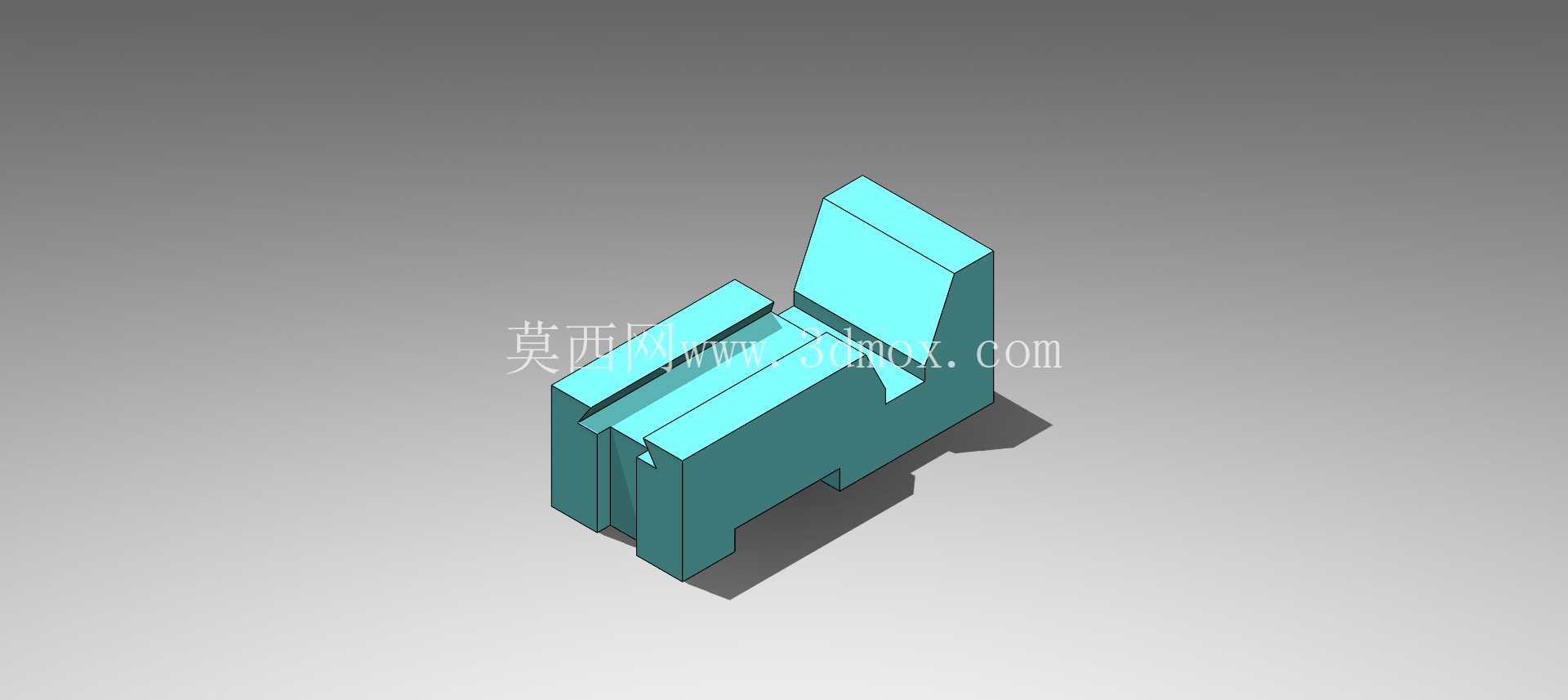

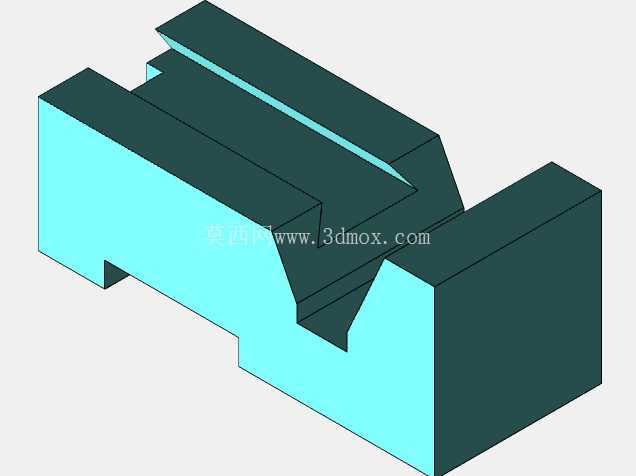

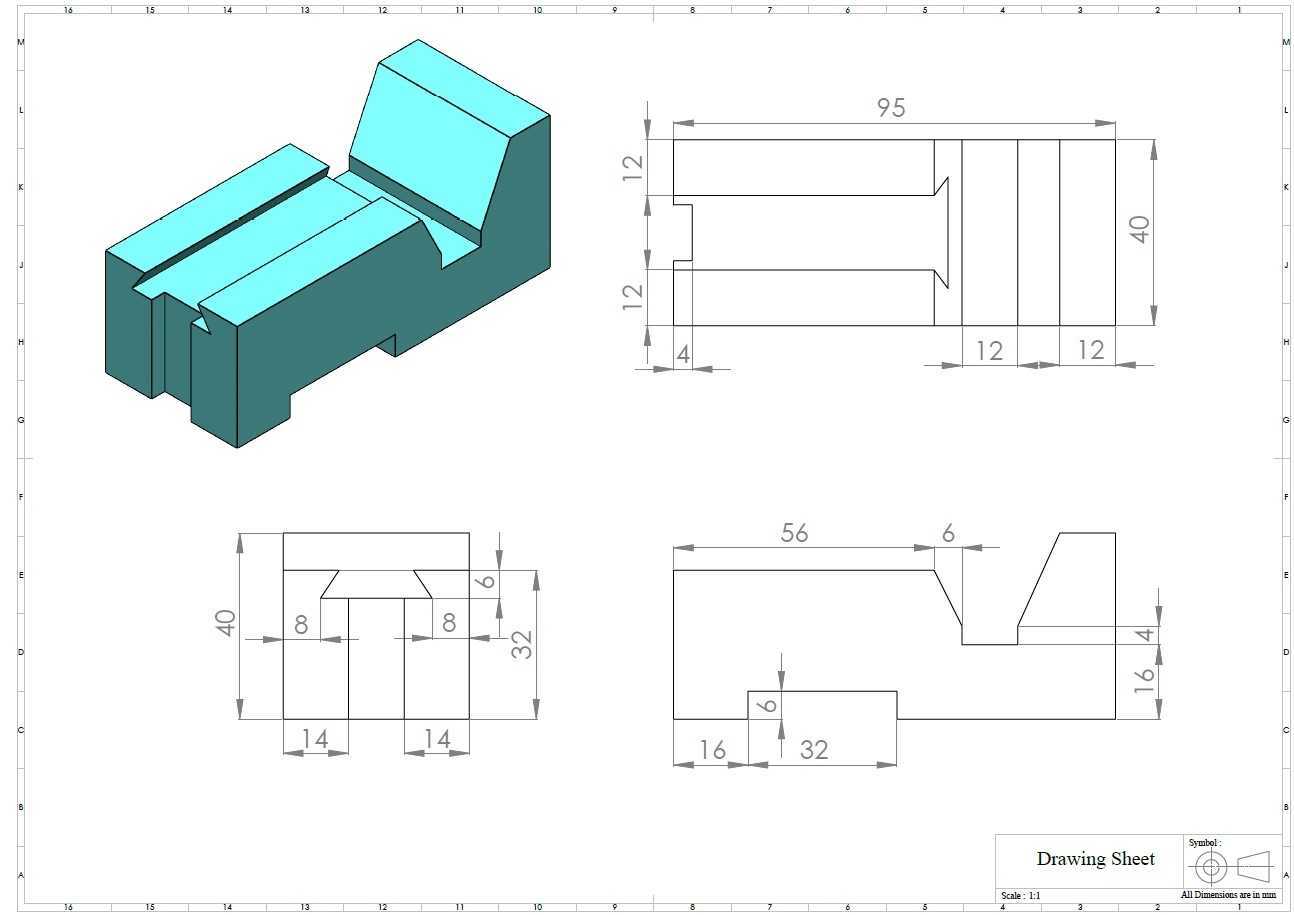

　　在中小功率工频电源变压器的批量组装工序里，这类绝缘固定结构件是绕组分段隔离、铁芯与绕组间绝缘定位的核心配套零件，日常多应用于桌面式电源适配器、小型工控设备供电模块、低压照明驱动电源的内部装配环节，替代传统的青稞纸隔层加黄蜡管绑扎的繁琐工艺，能大幅降低流水线人工装配的对位偏差率。从结构形态来看，该零件采用阶梯式卡槽布局，三个平行排布的纵向卡槽刚好对应EI型铁芯插片后的叠厚限位，凸起的挡边高度完全覆盖绕组端部的绝缘距离要求，按照低压电气安规的爬电距离规范，挡边与带电绕组的接触面预留了足够的安全间隙，避免长期运行后积尘引发的沿面放电问题。

　　设计阶段优先考虑了注塑成型的工艺可行性，所有转角位置都做了R0.5的圆角过渡，没有尖锐的直角结构，既减少注塑时的应力集中，也能避免装配时划伤漆包线的绝缘层；零件底部的两个缺口是专门预留的焊针避让位，对应变压器引脚焊盘的标准排布间距，装配时不需要额外修配就能直接卡入骨架的定位槽，和常用的28型、35型EI变压器骨架的安装位完全匹配。从安装边界来看，该零件的整体外形尺寸适配10W-30W功率段的电源变压器安装空间，装入后不会超出变压器铁芯的外轮廓尺寸，不会影响后续变压器在设备外壳内的固定，也不会和周边的整流桥、滤波电容等元器件产生空间干涉；卡槽的内壁做了0.2度的拔模斜度，既方便注塑脱模，也能在卡入骨架后形成适度的过盈配合，不需要额外点胶固定就能在浸漆、烘干工序中保持位置不偏移。

　　实际生产验证中，这类结构件的应用能让变压器绕组的端部绝缘合格率提升近12%，以往人工绑扎绝缘纸容易出现的偏移、褶皱、覆盖不全等问题，通过一体式的绝缘结构件就能完全规避，而且零件本身采用阻燃PBT材质注塑成型，耐温等级达到B级，匹配变压器长期运行的130℃最高温升要求，不会出现高温下变形、脆裂的问题。在结构细节上，零件最高处的凸台是专门预留的绕组引线导向槽，初级绕组的引出线可以顺着凸台的侧边引向引脚位置，避免引线直接搭在铁芯叠片上被锋利的硅钢片边缘割破绝缘层，导向槽的宽度刚好容纳两根0.5mm线径的漆包线通过，不会出现引线交叉错位的情况。

　　不同于通用的绝缘隔片，该结构件同时集成了绕组隔离、铁芯定位、引线导向三个功能，不需要在装配时搭配多个零散的绝缘配件，单台变压器的装配工时能缩短8秒左右，对于月产十万台级别的电源适配器生产线来说，累计的效率提升非常可观。设计过程中也充分考虑了不同批次硅钢片叠厚的公差累积问题，卡槽的宽度尺寸做了±0.1mm的公差带设计，即使铁芯叠厚出现上下偏差，也能顺利卡入不会出现装不进去或者装配后松动的情况；零件的壁厚控制在1.2mm，既保证足够的结构强度，在浸漆过程中不会被绝缘漆浸泡变形，也不会因为壁厚过大占用过多的变压器内部窗口空间，避免影响绕组的绕制匝数。在设备适配场景中，这类结构件不仅可以用于常规的线性电源变压器，也能适配部分小型开关电源的高频变压器绝缘隔离，只要骨架的安装尺寸匹配，就能直接通用，不需要重新开模制作，大幅降低了配件的备货种类。
