CAD练习用组合式凸台基座三维造型

　　这款组合式块体结构造型，是面向三维建模入门与进阶练习设计的典型实体结构，常被用于机械设计相关的基础技能训练场景，帮助从业者熟悉拉伸、切除、布尔运算等基础建模指令的实操逻辑，也可作为结构干涉检查、装配基准对齐的练习载体。从实际应用场景来看，这类多凸台组合的块体结构，在工业领域常作为小型功能部件的安装基座使用，比如低压配电回路里小型传感元件的固定座、自动化生产线侧边检测模块的承载底座，或是教学实验台架上的功能模块安装基体，不需要承受大载荷，但对各安装面的平面度、凸台之间的位置公差有明确要求。

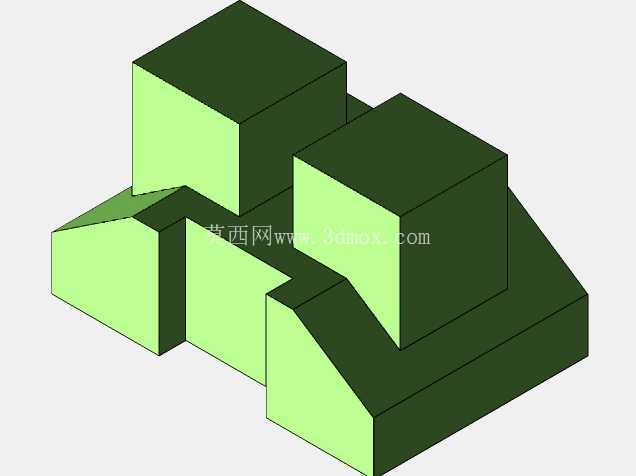

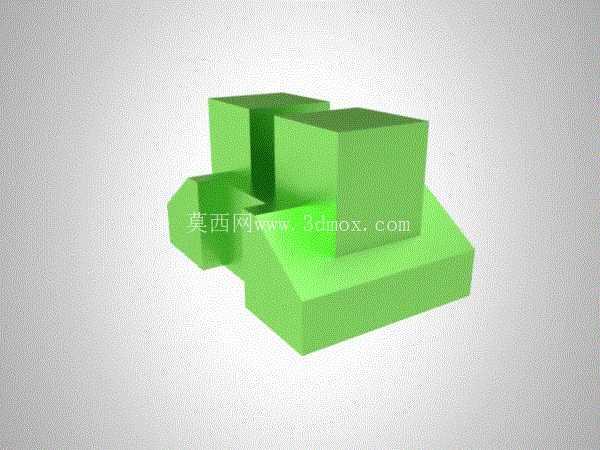

　　从结构功能特性来看，整个造型采用一体化块体拼接设计，底部为带斜切过渡的承载底板，底板上方分布两个高度不同的方形凸台，其中左侧凸台带有竖直方向的通槽结构，右侧凸台为完整方块结构，两个凸台与底板之间采用圆角过渡，避免应力集中问题。底板的斜切边设计，一方面可以减少安装时与相邻部件的干涉，另一方面也能在装配时起到导向对位的作用，方便基座快速卡入安装位。左侧凸台的通槽结构，可用于穿设线缆或是安装弹性卡接件，实现上部搭载部件的快速固定，不需要额外设计连接支架，减少整体装配的零件数量。

　　设计思路上，这类结构优先遵循基准统一原则，建模时以底板底面作为主安装基准面，所有凸台的位置尺寸、高度尺寸都从该基准面出发标注，避免基准转换带来的尺寸误差。凸台与底板的连接位置全部采用等半径圆角处理，圆角半径根据相邻壁面的厚度设置，保证壁厚均匀，避免后续如果采用注塑或是铣削加工时出现缩痕、应力集中断裂的问题。左侧通槽的宽度尺寸与槽深比例控制在合理范围，保证槽壁有足够的结构强度，不会在穿线或是卡接部件时出现变形。两个凸台的高度差根据实际搭载部件的尺寸设置，避免上部安装的元件出现空间干涉，同时预留出足够的操作空间，方便后期接线、调试作业。

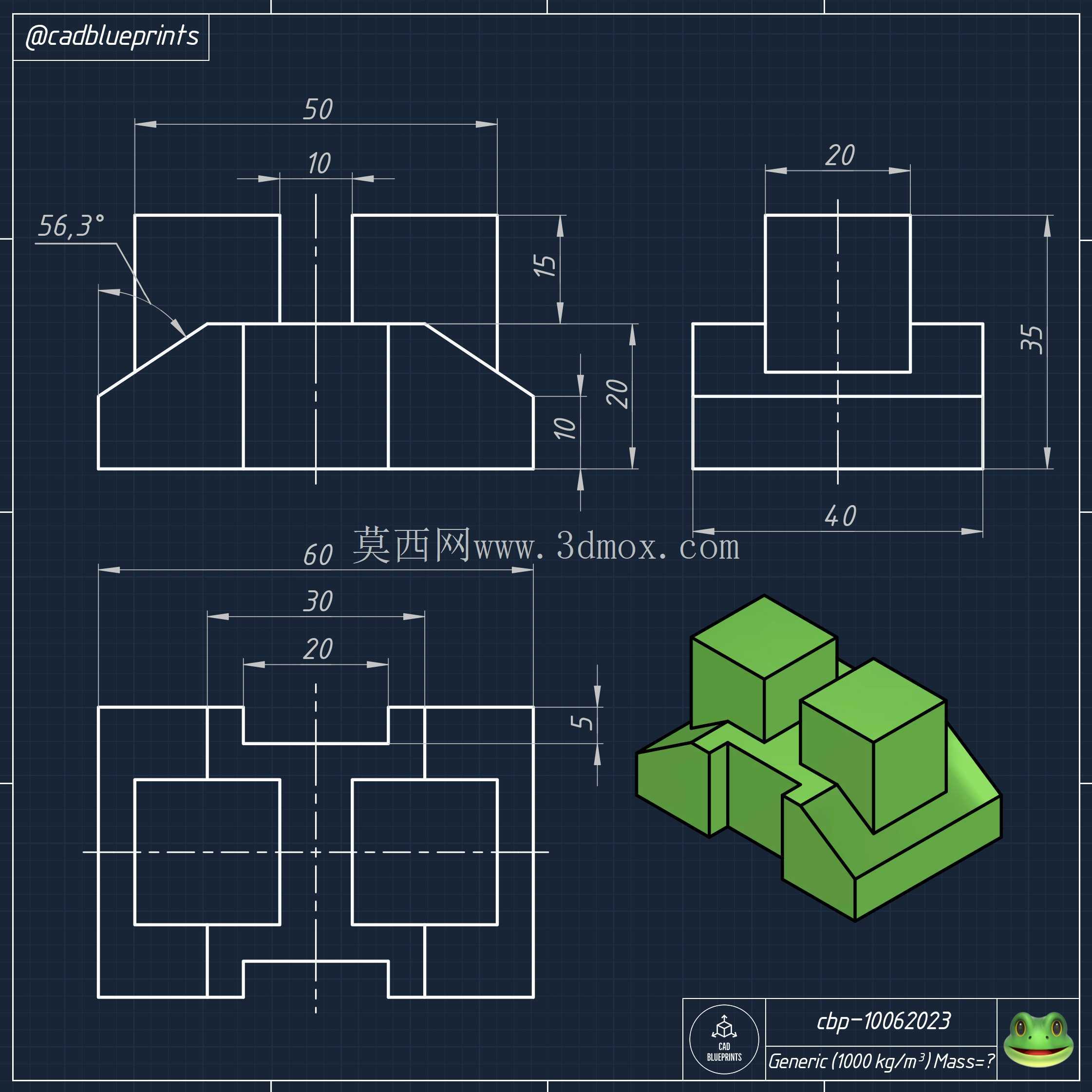

　　从外形尺寸与安装边界来看，整个结构的最大外轮廓为矩形，底板的长宽尺寸决定了整体的安装占地空间，安装孔位可根据实际使用需求在底板平面上增设，不需要改动上部凸台的结构。上部凸台的最高面为主要安装面，该面的平面度公差需要控制在合理范围，保证搭载的元件安装后不会出现倾斜。结构的所有竖直壁面与底面的垂直度公差，根据使用场景的精度要求设置，如果是用于检测元件的安装基座，垂直度公差需要控制在0.05mm以内，如果是普通的承载基座，公差可适当放宽。斜切边的角度通常设置为45度，既方便加工，也能起到足够的导向避让作用，斜切边的高度不超过底板厚度的三分之二，避免削弱底板的整体结构强度。

　　在实际建模练习过程中，这类结构可以帮助练习者掌握多特征组合的建模顺序逻辑，比如先创建底板基体，再依次添加两个凸台特征，之后切除出左侧的通槽，最后添加所有圆角特征，避免过早添加圆角导致后续特征创建时出现参考丢失、特征失败的问题。同时也可以练习工程图的标注逻辑，掌握基准选择、公差标注、形位公差设置的实际方法，理解结构设计中工艺性优先的原则，所有结构设计都要服务于实际加工与装配需求，不能只追求外观造型而忽略加工可行性。这类结构虽然造型简单，但涵盖了机械结构设计中最基础的设计要素，包括基准选择、壁厚控制、应力集中规避、干涉避让、安装空间预留等，是新手熟悉机械设计逻辑的典型练习案例，也可以作为简单功能基座的设计参考，根据实际使用需求调整各部分尺寸比例，直接应用到小型设备的结构设计中。
