异形叉架类机械连接支撑构件

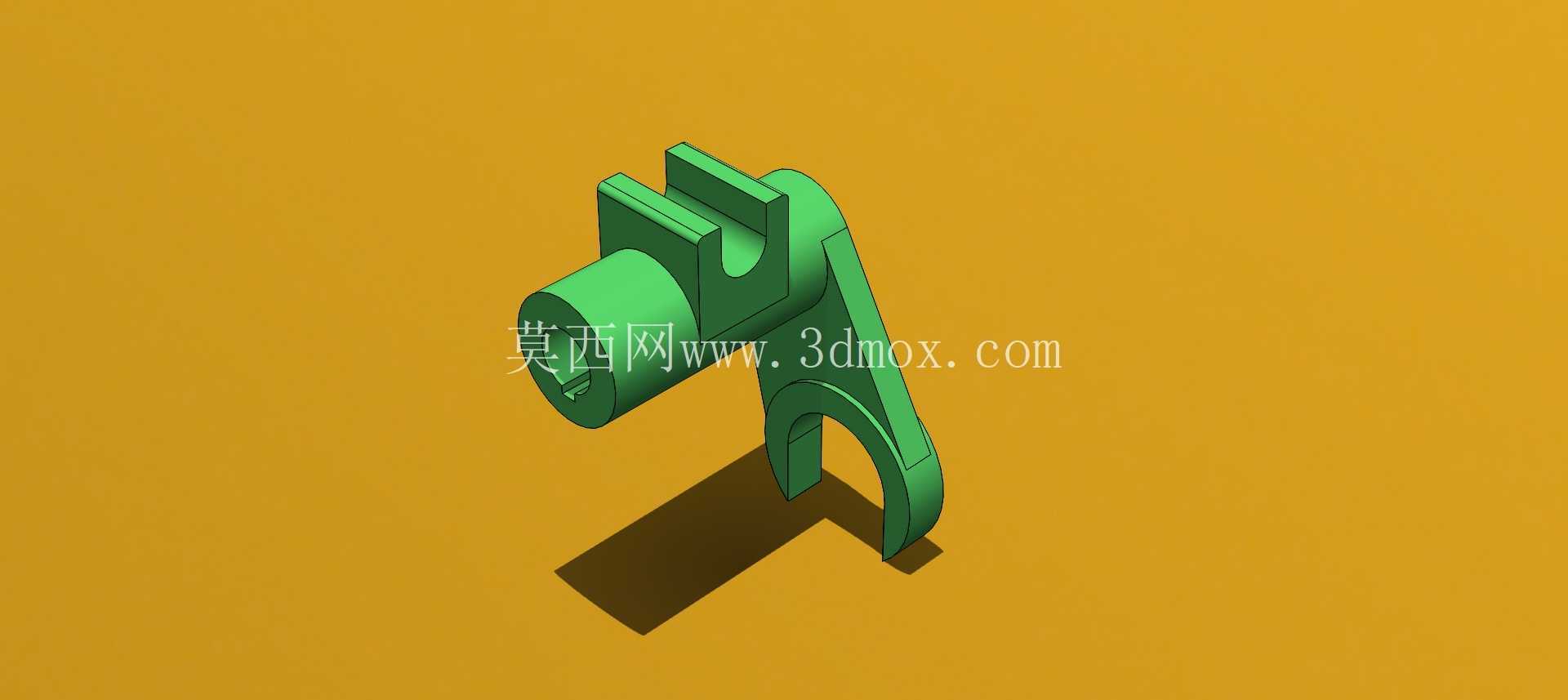

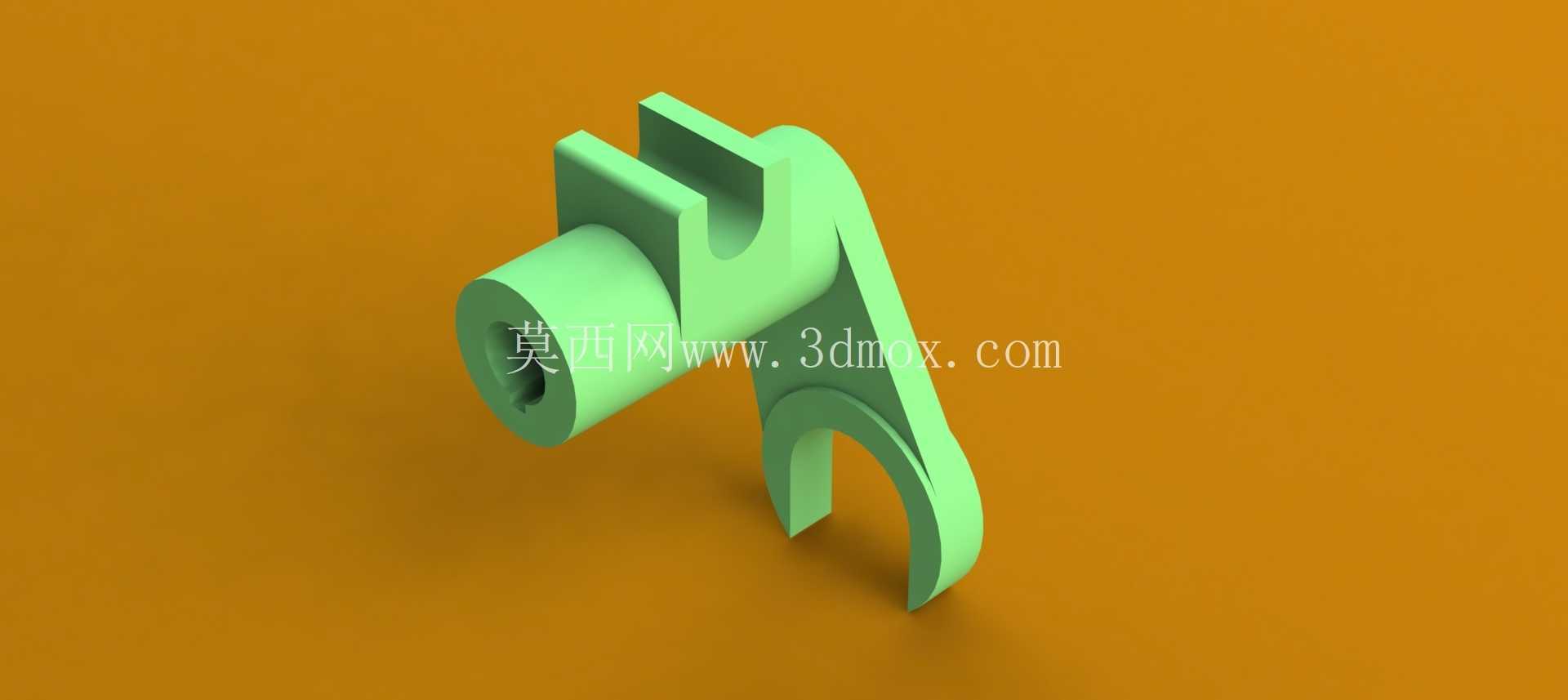

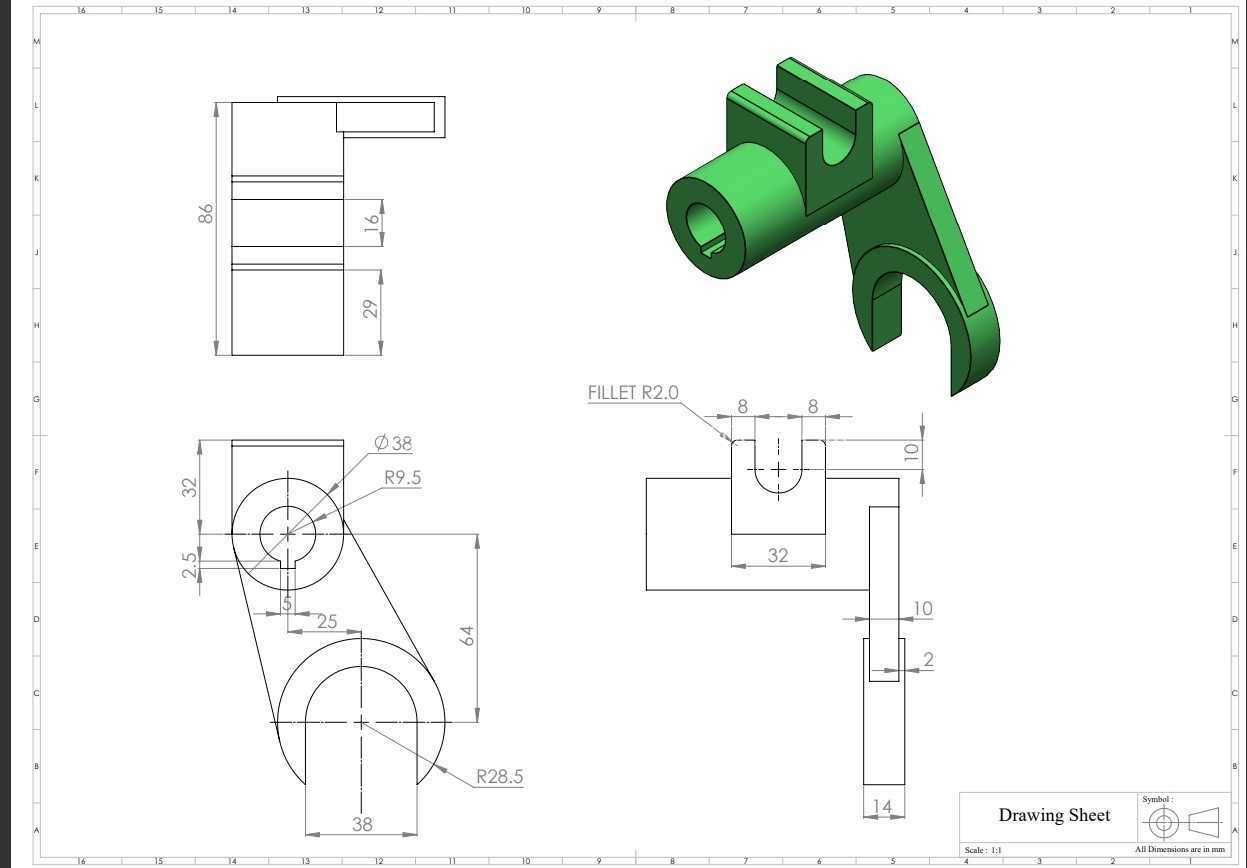

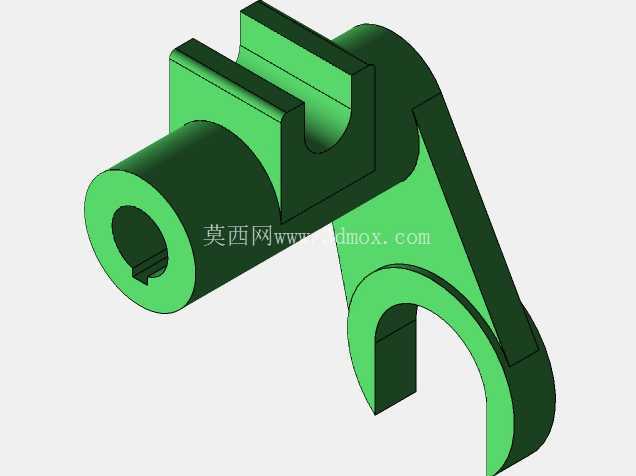

　　从结构上拆解来看，这个构件集成了三类功能结构：左侧的筒状安装位是用来穿装定位销轴或者小直径导向轴的，内孔预留的公差带一般选H7级别，和配套轴件做间隙配合，方便装配时的微调，筒壁外侧的小凸台是用来装紧定螺钉的，能锁定穿入的轴件，避免工作时出现轴向窜动；上部的开口卡槽是卡装在配套的方型导轨或者机架横梁上的，卡槽的两个平行侧壁做了0.2mm的拔模斜度，既方便装配时快速卡入，又能在锁紧后和安装基面充分贴合，不会出现翘边间隙；下部的弧形叉口是用来抱合配套的圆柱杆件的，叉口的内圆弧面和被固定杆件的外圆做适配，圆弧边缘做了R1的圆角过渡，避免应力集中导致的叉口开裂，叉口的两个臂上预留了螺栓过孔，穿装螺栓后就能收紧叉口，牢牢抱紧穿在内部的杆件。这类叉架类构件在中小型工装夹具、轻工自动化输送线的旁侧定位模组里应用十分广泛，日常产线调试时经常能碰到类似结构的零件——它不像标准件有统一的安装尺寸，往往要根据配套的轴类、杆类部件的实际走位做适配设计，核心作用是完成两个垂直走向部件的连接与位置固定，同时承担工作过程中的侧向载荷传递。

　　设计这类零件的时候，首先要先确定三个安装位的相对位置尺寸，要提前核对配套部件的运动行程，避免构件安装后和周边运动部件出现干涉，比如筒状安装位的中心到叉口圆弧中心的距离，要严格按照传动链的中心距要求来定，偏差控制在±0.05mm以内，不然会导致配套的连杆机构出现卡滞。材质选择上一般用45号钢做毛坯，加工完成后做发黑处理提升防锈能力，如果是用在有腐蚀工况的场景，也可以换成304不锈钢材质，只是加工时刀具磨损会稍大一些。安装边界方面，这个构件的整体外轮廓没有尖锐外伸结构，所有棱角都做了倒钝处理，安装时需要注意，上部卡槽卡入机架后，要保证卡槽的定位端面和机架基面完全贴合，再拧紧紧固螺栓，不能强行靠螺栓拉力拉合间隙，不然工作时受交变载荷很容易出现断裂；筒状位穿装销轴的时候，要在销轴表面涂少量润滑脂，减少长期摆动带来的磨损，下部叉口抱紧杆件时，两个锁紧螺栓要对角均匀拧紧，避免单边受力导致叉口变形。

　　这类零件虽然看起来结构不复杂，但在整个机构里属于受力的关键连接件，建模的时候要特别注意几个结构衔接处的圆角处理，尤其是筒身和立板衔接的位置、叉口和立板衔接的位置，不能做成直角，不然应力集中系数会很高，设备运行一段时间后很容易在衔接位置出现疲劳裂纹，之前做项目的时候就碰到过类似的问题，当时为了建模省事把衔接处做成了直角，样机跑了不到两周就出现了开裂，后来改成R3的过渡圆角之后，再做负载测试就没再出现过断裂问题。

　　另外建模时还要考虑加工工艺性，比如筒状结构的内孔要保证能通过车床或者加工中心直接加工，不要出现内部倒扣的结构，下部叉口的两个臂的厚度要保持一致，不然铣加工的时候会因为切削量不均导致变形，上部卡槽的两个侧壁的平行度公差要控制在0.03mm以内，不然卡入导轨后会出现别劲的情况，影响整个机构的运动顺畅度。实际应用中，这类构件经常用在包装设备的料道定位机构、小型装配工装的压紧模组、输送线的挡停机构里，有时候也会用来做传感器的安装支架，只是做传感器支架的时候会把筒状位改成传感器的安装孔，本质的结构逻辑是相通的，都是通过多安装位的集成设计，减少额外的连接零件，让整个机构的结构更紧凑，减少装配累积误差。
