90度角轴类零件钻孔加工工装夹具

　　在轴类零件的精密加工场景中，垂直交叉孔的加工精度一直是车间加工环节的常见难点，尤其是针对直径5mm级的小型驱动轴，常规装夹方式很难保证孔位的角度公差与位置度要求，这套90度角加工工装正是针对这类工序需求设计的专用装夹结构。从实际使用场景来看，这套工装主要适配小型回转体轴类零件的径向孔加工工序，可直接安装在普通钻床、小型加工中心的工作台面上，无需额外制作过渡连接基板，工装底座预留的四个沉头安装孔可直接匹配T型槽工作台的螺栓间距，安装后整体高度控制在120mm以内，不会超出常规小型钻床的主轴行程下限，换产时仅需拧松固定螺栓即可完成整体拆装，适配多批次小批量的轴类零件加工需求。

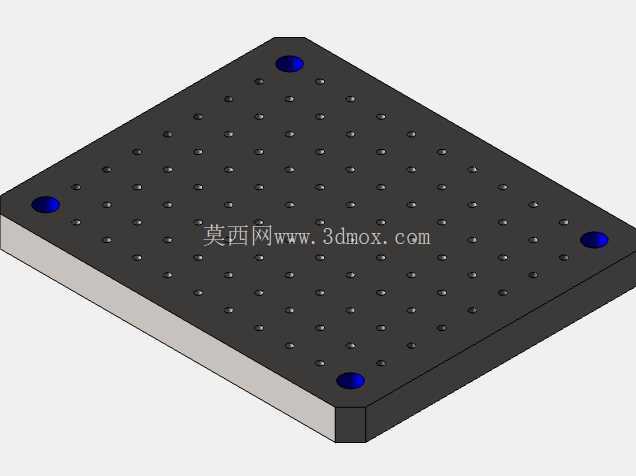

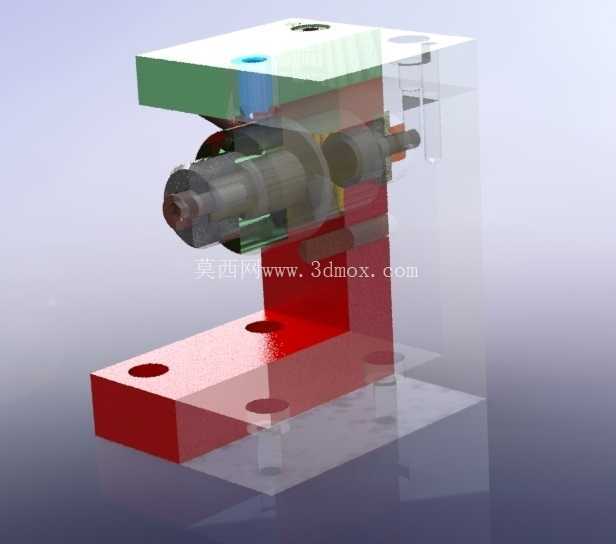

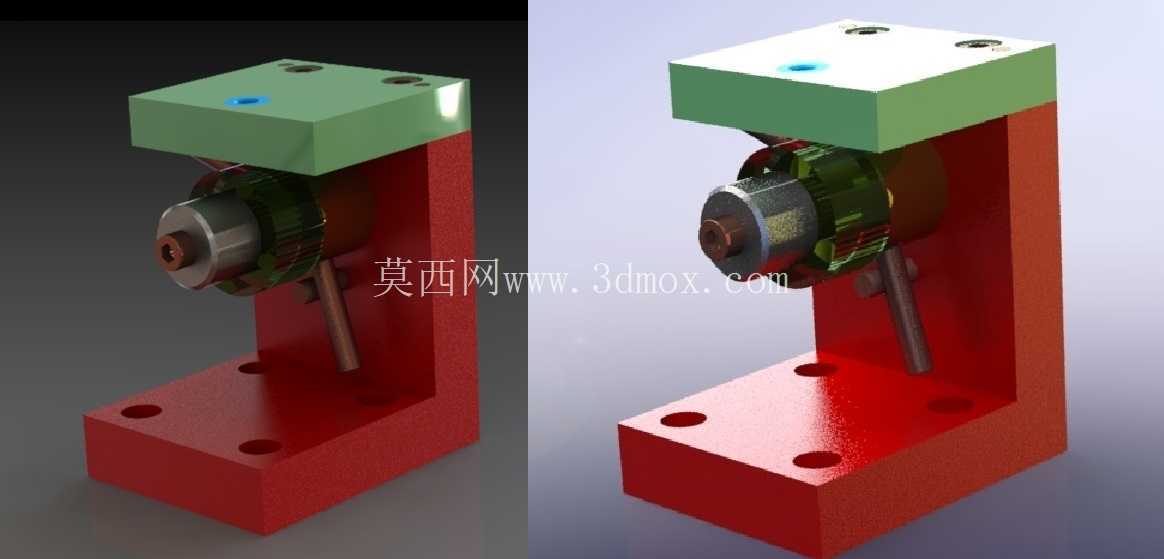

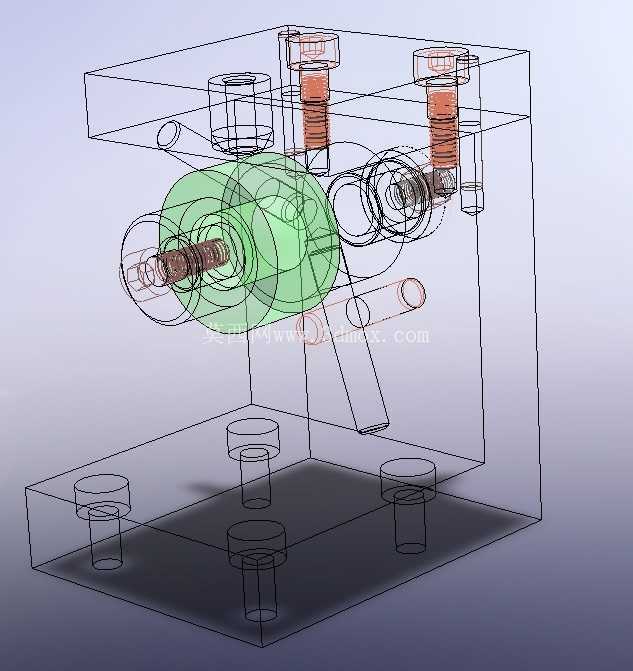

　　工装主体采用C型开式框架结构，底部的红色安装基座为整体铸铁加工件，经过时效处理后磨削基准面，平面度控制在0.02mm以内，保证装夹后的整体刚性，不会因为钻孔时的轴向窜动导致孔位偏移。顶部的绿色装夹模块承担轴件的定位与压紧功能，模块上预留的两个定位销孔用于和C型框架的上横梁精准对位，装配时通过圆柱销完成定位后再用内六角螺栓锁紧，重复拆装的定位精度可控制在0.01mm以内，避免频繁换产时的精度损失。工装的核心功能逻辑是通过侧向的定位挡销实现轴件的轴向行程限位，加工前将待加工轴件穿入顶部模块的定位孔中，推动轴件直到端面抵紧内部的定位挡销，此时轴件待钻孔的位置刚好对准钻套的中心位置，无需每次加工前重复对刀找正，可大幅缩短单件加工的辅助时间。

　　针对90度角的加工要求，工装的钻套轴线与轴件装夹孔的轴线严格保持垂直，装配时通过坐标磨床一次性加工两个垂直孔系，保证轴线垂直度公差在0.015mm以内，完全满足设计要求中位置度误差不超过0.15mm的精度指标。装夹时仅需扳动侧向的压紧杆，即可通过内部的偏心压紧结构将轴件牢牢锁死在定位孔中，压紧力经过调校，既不会因为压力过小导致加工时轴件转动，也不会因为压力过大导致直径较小的轴件出现压痕变形。从设计思路上看，这套工装没有采用复杂的气动或液压压紧结构，完全依靠纯机械结构实现定位与压紧，整体没有易损的电子元器件，日常维护仅需定期在滑动配合面涂抹润滑脂即可，适合在生产环境较为恶劣的机加工车间长期使用，故障率远低于带动力单元的复杂工装。工装的侧向预留了足够的排屑空间，钻孔产生的铁屑可以直接顺着C型框架的中空区域落到工作台的排屑槽中，不会在装夹位置堆积导致的定位误差，加工过程中操作人员可以直接从正面观察轴件的加工状态，无需探身到设备主轴下方查看，操作安全性更高。针对不同长度的同直径轴件加工，仅需更换内部的定位挡销即可调整轴件的轴向伸出长度，无需更换整套工装主体，配件的通用化率达到90%以上，可大幅降低车间的工装制作成本。

　　在实际加工验证中，使用这套工装加工直径5mm的四轮驱动装置轴件时，单件装夹时间不超过10秒，连续加工100件后的孔位位置度抽检合格率达到100%，相比原先使用台虎钳装夹、划线找正的加工方式，加工效率提升了6倍以上，同时也降低了对操作人员的技能要求，新入职的操作工经过简单培训即可独立完成装夹加工操作，有效缓解了车间熟练钻工不足的问题。工装的所有棱角位置都做了R2的倒角处理，没有尖锐的毛刺边，操作人员上下料时不会被划伤，整体结构没有突出的零部件，设备运行时不会出现勾挂工作服的安全隐患。
