内螺纹十字型四通道管路耦合连接件

　　在流体输送管网、气动控制回路、低压液压支路、实验台流体分配系统的搭建与改造场景中，这类十字型四通道耦合件是实现多向管路汇通、分流的核心基础连接件，区别于普通三通、直通接头，它能在单一节点完成四个方向管路的连通，大幅减少管路排布中接头的堆叠使用量，降低节点泄漏风险，同时压缩管路安装所需的空间占比，尤其适合安装空间局促、管路走向呈十字交叉布局的设备内部布管场景。

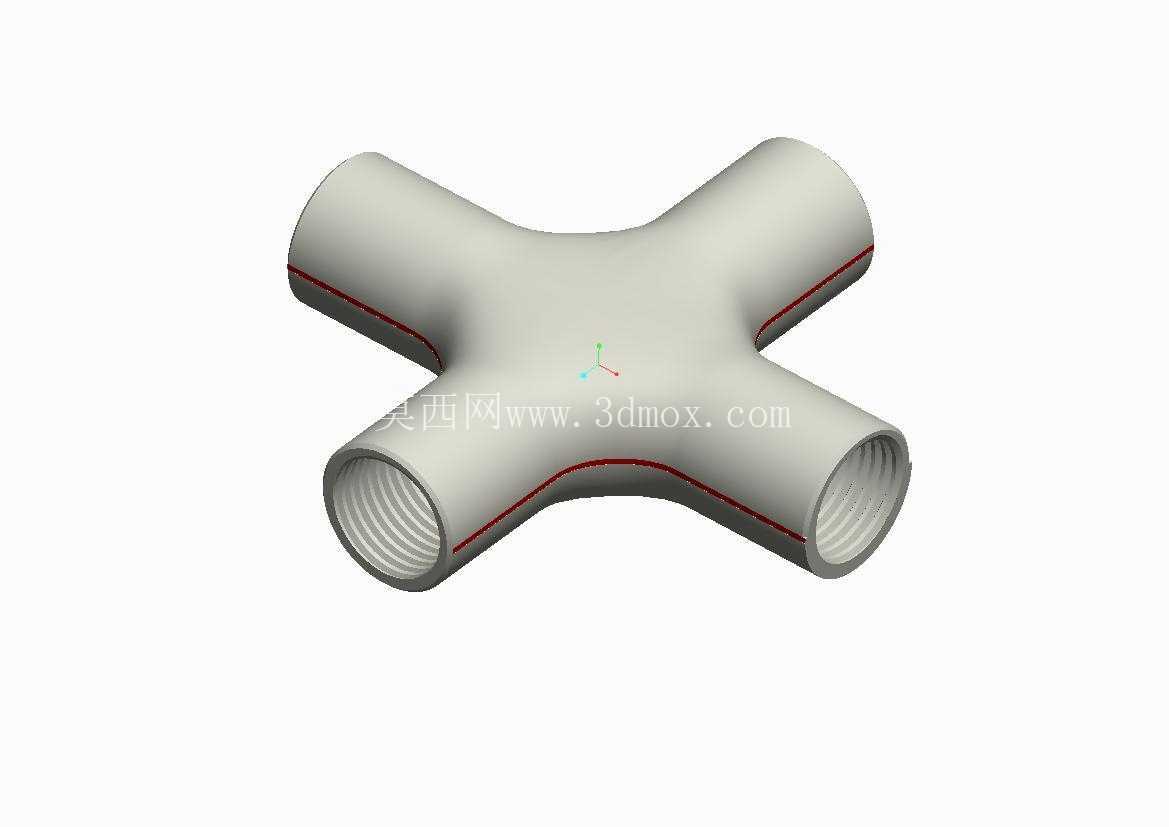

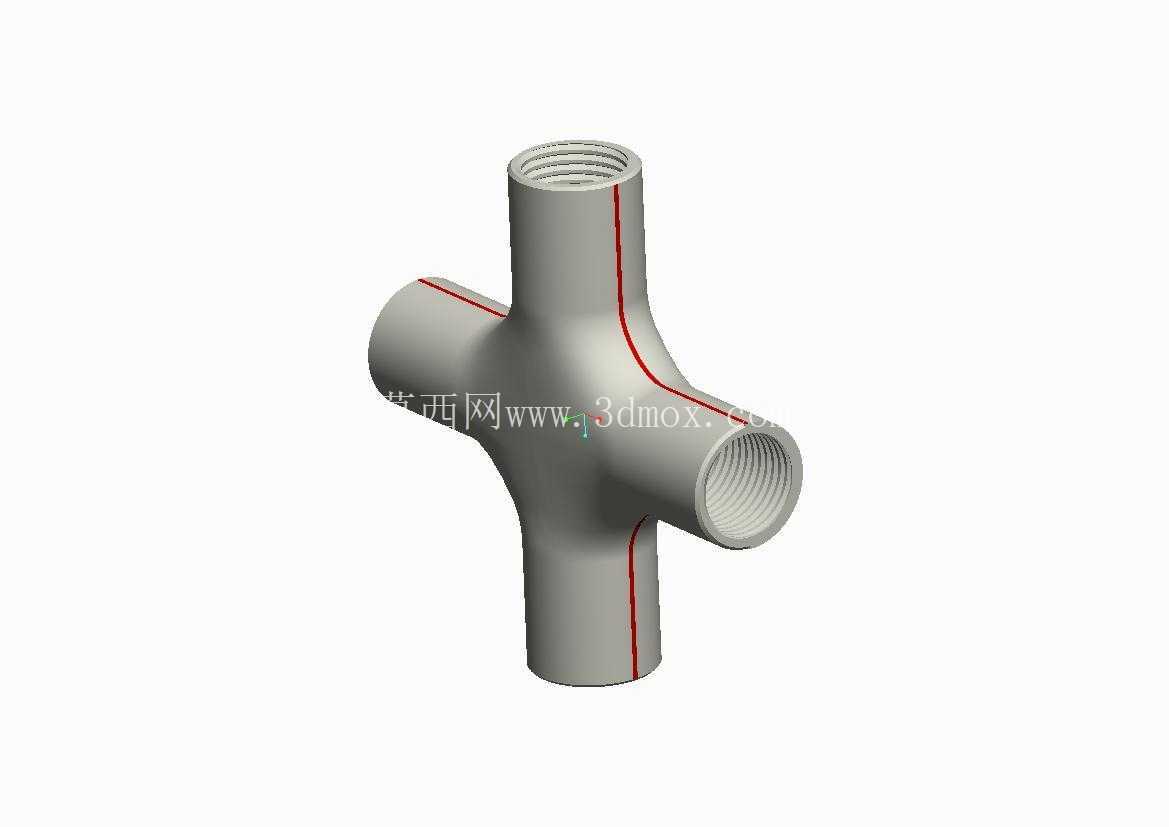

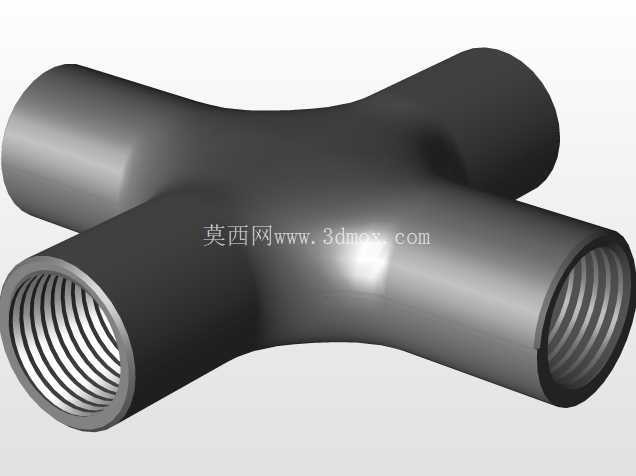

　　从结构设计逻辑来看，该耦合件采用等径对称十字布局，四个接口的轴线处于同一平面且两两垂直相交，中心交汇区域做了大圆弧过渡处理，没有直角转折的流道死角，一方面能降低流体流经节点时的局部阻力损失，减少湍流产生的概率，保障气、液介质输送的稳定性，另一方面圆弧过渡的结构也能避免应力集中，提升接头整体的承压能力，在长期受管路振动、介质压力波动的工况下，不易出现交汇区域开裂的问题。每个接口的内壁都加工有标准管螺纹，螺纹牙型规整，啮合长度符合常规管路连接的密封要求，安装时配合生料带或密封胶即可实现可靠的静密封，无需额外焊接或法兰固定，拆装维护效率较高，适合需要频繁调整管路布局的实验装置、中小型设备的流体回路。

　　接口端部的外壁做了轻微的倒角处理，既方便管路对接时的导向对位，也能去除机加工产生的锐边毛刺，避免安装过程中划伤操作人员或密封件。接头的外壁在靠近每个接口的位置设计有环形凸棱结构，这个结构并非装饰作用，一是可以作为管钳拧紧时的受力定位点，避免装拆时钳口打滑损伤接头主体表面，二是能强化接口根部的结构强度，抵消管路安装后产生的径向弯矩，防止接口根部受外力作用发生断裂。从安装边界来看，该耦合件的四个接口长度一致，中心交汇体的外径略大于接口外径，安装时需要预留出对应四个方向的管路拧入空间，相邻方向的管路不会因为接头本体的尺寸产生干涉，整体结构紧凑，在同等通径的多通接头中，其占用的安装空间更小，适合在密集排布的管路群中使用。

　　在实际选型应用中，这类等径四通耦合件多用于介质压力不超过1.6MPa的常温流体回路，比如普通工业冷却水循环支路、气动设备的气路分配节点、小型化工实验装置的试剂管路汇流点、净水设备的水路分流节点等场景，其对称的结构设计也让它可以根据安装需求任意调整接口朝向，不需要区分进出口方向，降低了现场安装的出错概率。建模过程中，流道的圆弧过渡曲面是核心难点，需要保证四个方向的流道在中心区域平滑相切，不能出现曲面褶皱或流道截面突变的问题，否则不仅会影响流体仿真的结果准确性，实际加工后也会在流道内部出现滞留区，容易积存介质杂质，长期使用可能造成管路堵塞；内螺纹的建模需要匹配对应标准的管螺纹参数，保证螺纹大径、小径、螺距的尺寸精度，避免实际装配时出现螺纹滑牙、啮合长度不足导致的密封失效问题；外壁的环形凸棱位置需要和接口根部保持合理的间距，既要保证装拆时钳口有足够的夹持位置，也不能因为凸棱过于靠近端面影响管路的拧入深度。
