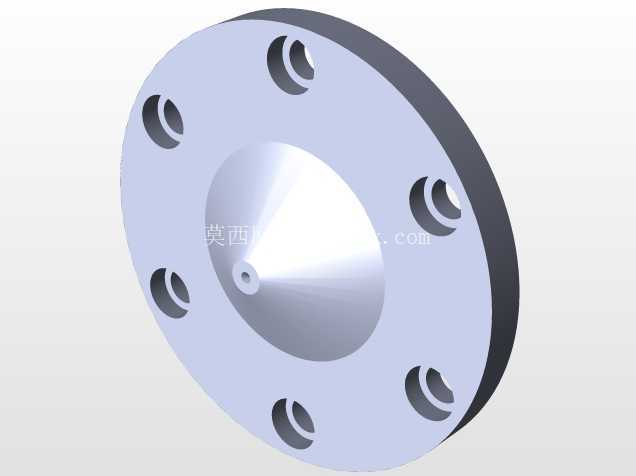

带锥孔六安装孔圆形法兰连接结构

　　在流体输送管路、压力设备腔体、动力输出轴端的连接场景里，这类带中心锥孔的圆形法兰是非常常用的静密封连接部件，区别于普通平焊法兰的通孔设计，中心的锥形沉孔结构主要用来适配带锥面的对接接头，依靠锥面的自定心特性，安装时不需要反复调整同轴度，就能保证对接部件的轴线重合，大幅降低现场装配的找正时间，尤其适合在管路布局紧凑、操作空间有限的设备内部使用。从结构设计逻辑来看，法兰本体采用圆盘式构型，外缘均匀分布六个贯通的安装孔，孔位采用等角度圆周排布，相邻孔的中心夹角保持60度，这种对称排布的方式可以让螺栓锁紧时的压紧力均匀分布在整个密封端面上，避免局部压力过大导致密封垫片压溃，或是局部压力不足出现介质渗漏的问题。

　　安装孔采用了锪平加工的沉孔结构，螺栓头沉入法兰端面以下，不会突出法兰外缘，既可以避免安装过程中螺栓头与周边部件发生干涉，也能让法兰贴合安装基准面时保持完全接触，不会因为螺栓头的凸起导致法兰安装倾斜。中心锥孔的锥度设计参考了常用的密封锥面标准，锥面的表面粗糙度要求控制在合理区间，保证对接时锥面能够形成足够宽度的密封接触带，不需要额外加装密封垫片就能实现一定压力下的密封效果，减少了密封件的采购和更换成本，同时锥孔最中心的小直径通孔，用来穿过定位销或是输送小流量的介质，也可以作为定位基准孔，在加工时作为整个法兰的工序基准，保证各个安装孔与中心孔的位置度公差。

　　从安装边界尺寸来看，法兰的整体厚度根据承压等级做了匹配设计，六个安装孔的中心圆直径经过计算，既保证螺栓有足够的安装操作空间，也不会因为孔位过于靠近外缘导致法兰边缘的结构强度不足，法兰的外圆直径在满足安装孔排布的前提下做了最小化设计，尽可能控制法兰的整体重量，降低设备的整体负载。在实际使用场景中，这类法兰常被用在中低压的气动管路、液压油路的端部连接，也可以作为小型减速机的输出端连接法兰，用来连接联轴器或是传动轮，锥孔的自定心特性可以有效降低传动过程中的偏心振动，提升传动系统的运行稳定性。

　　设计过程中需要重点校核安装孔之间的筋位强度，以及锥孔根部的应力集中情况，因为在螺栓锁紧和管路内压的共同作用下，锥孔根部是应力最高的区域，需要做合理的圆角过渡，避免长期受载出现裂纹。另外法兰的两个端面都要求有较高的平面度，保证与对接部件贴合时没有缝隙，密封面的平面度公差需要根据承压等级做对应调整，压力越高的工况，平面度要求越严格。这类法兰的材质通常根据使用介质选择，普通水、气介质可以采用常用的结构钢加工，腐蚀性介质则需要选用不锈钢或是做表面防腐处理，加工时先粗车外圆和两端面，再精加工中心锥孔，之后以锥孔为定位基准加工六个安装孔，保证各个孔的位置精度，最后做去毛刺和表面处理，避免安装时划伤密封垫片或是对接部件的表面。
