150W十字型LED驱动电源结构设计

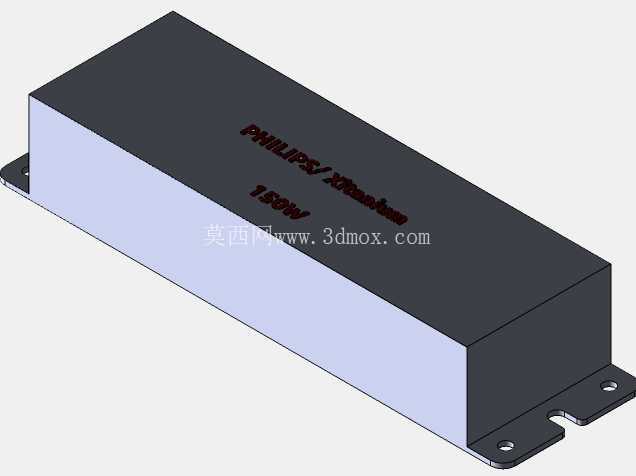

　　这款150W功率等级的十字型驱动单元，核心应用场景覆盖商业照明、工业线性照明、户外亮化工程的恒流供电环节，作为LED照明系统的核心电能转换部件，承担着将市电交流输入转换为适配LED负载的稳定直流输出的作用，同时具备过流、过压、过热保护的硬件基础，可在-20℃到60℃的常规工业环境温度区间内稳定运行，适配多数室内外非极端工况的照明供电需求。从结构设计思路来看，整体采用长条形拉伸铝壳作为主体承载结构，壳体侧壁做了薄型散热筋的一体化设计，无需额外加装散热鳍片即可满足150W功率下的自然散热要求，避免了主动散热带来的风扇寿命短板与积灰问题，适配长期免维护的安装场景。

　　壳体两端的安装耳采用折弯钣金件与主体壳体铆接固定，安装耳上预留的两个长圆形安装孔可兼容±2mm的安装位偏差，降低现场安装的对位精度要求，安装孔中心距经过标准化适配，可直接替换同功率等级的常规长条驱动电源，无需重新在安装基面打孔。壳体表面采用哑光黑色静电喷塑处理，既提升了户外使用场景下的耐锈蚀能力，也避免了亮面外壳在照明场景中产生多余反光干扰照明效果，壳体顶面的丝印区域预留了品牌标识与功率参数的印刷位置，丝印凹槽深度控制在0.1mm，可避免运输安装过程中标识被摩擦脱落。

　　内部腔体的空间布局按照十字分区规划，输入接线端、EMI滤波电路、功率转换模块、输出接线端分别沿腔体长度方向依次排布，高压区与低压区之间预留了2mm的安全电气间隙，满足安规设计的爬电距离要求，腔体内部预留的灌胶槽可在生产环节填充导热硅胶，进一步提升内部元器件的散热效率与抗震性能，适配有振动要求的车载照明、设备配套照明场景。从安装边界尺寸来看，整体长度控制在210mm，宽度62mm，高度38mm，属于同功率等级下较为紧凑的尺寸规格，可嵌入宽度70mm以内的线性灯槽、灯具背部安装腔体内，不会因为驱动尺寸过大导致灯具结构需要额外扩容。两端安装耳的突出长度为12mm，安装后整体突出安装基面的高度仅为40mm，可适配狭窄的吊顶夹层、灯杆内部安装空间。接线端采用侧出式接线孔设计，接线孔位置做了防水胶圈的安装台阶，配套橡胶防水圈后可达到IP65的防护等级，满足户外淋水场景的使用要求。在结构细节处理上，壳体上下盖的拼接处采用凹凸槽卡扣结构配合密封胶条，既提升了壳体的整体结构强度，也避免了拼接缝隙进水进尘，两端的端盖采用卡扣加螺丝的双重固定方式，后期维护拆卸时无需破坏壳体结构即可更换内部元器件。

　　这款驱动的结构设计充分考虑了批量生产的工艺性，拉伸铝壳采用常规6063铝合金挤压成型，无需复杂的二次机加工即可完成主体结构生产，安装耳采用通用钣金冲压工艺，模具成本低，适合大批量量产，所有棱角位置都做了R0.5mm的倒角处理，避免生产安装过程中划伤操作人员。在实际选型适配中，这款驱动可直接配套150W功率以内的LED灯板、灯条模组，输出端的接线端子支持0.5-1.5平方毫米的导线接入，输入端支持100-277V的宽电压输入，可适配全球不同地区的市电标准，无需针对不同区域做结构改动。
