凸轮从动件联动运动机构三维设计

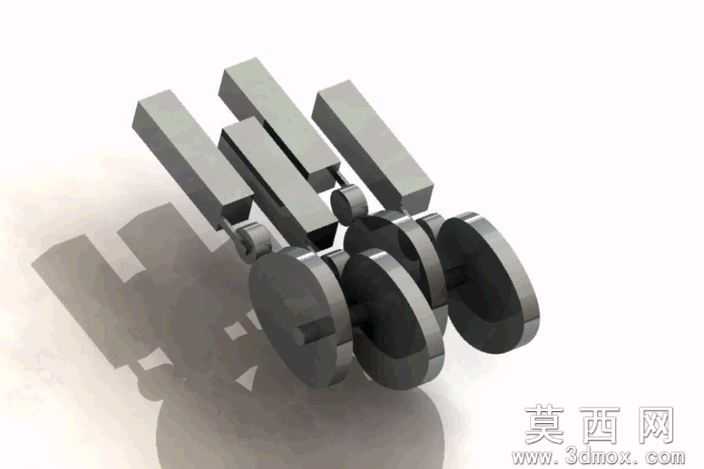

本作品为凸轮与从动件组成的联动运动机构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配设计思路，先分别完成各个组成零件的独立建模，再按照实际运动配合关系完成整体装配约束。零件建模阶段，针对盘形凸轮部分，先绘制凸轮的基圆轮廓，根据预设的从动件运动规律，通过样条曲线拟合生成凸轮的实际工作廓面，通过拉伸凸台命令生成凸轮主体结构，对凸轮与传动轴配合的轴孔部分添加同轴心配合的基准特征，同时对凸轮工作面做圆角过渡处理，避免运动过程中出现应力集中的问题。针对从动件部分，采用长方体拉伸生成从动件的导杆主体，在导杆与凸轮接触的端部添加滚轮结构，滚轮与导杆之间添加旋转配合约束，将凸轮与从动件之间的滑动摩擦转化为滚动摩擦，还原实际机构中的减磨设计思路。材质与渲染环节，为所有金属结构零件赋予哑光钢材质，调整材质的粗糙度、金属度参数模拟真实机加工金属的表面质感，添加环境光遮蔽效果突出零件之间的装配层次，在场景中添加定向光源投射柔和阴影，清晰呈现机构的立体结构与零件轮廓。装配约束阶段，为凸轮添加旋转马达驱动约束，为从动件添加线性移动的导轨约束，保证凸轮转动过程中，从动件能够按照预设的运动规律完成往复直线运动，同时添加碰撞检测约束，验证机构运动过程中不存在零件干涉问题。整体设计完整还原了凸轮机构的核心运动原理，清晰展现了盘形凸轮驱动从动件做往复运动的传动逻辑，可用于机械原理教学演示、机构运动仿真验证等场景，建模过程中所有特征均保留完整参数，可根据实际使用需求调整凸轮廓线、从动件行程等参数，适配不同的传动工况要求。
