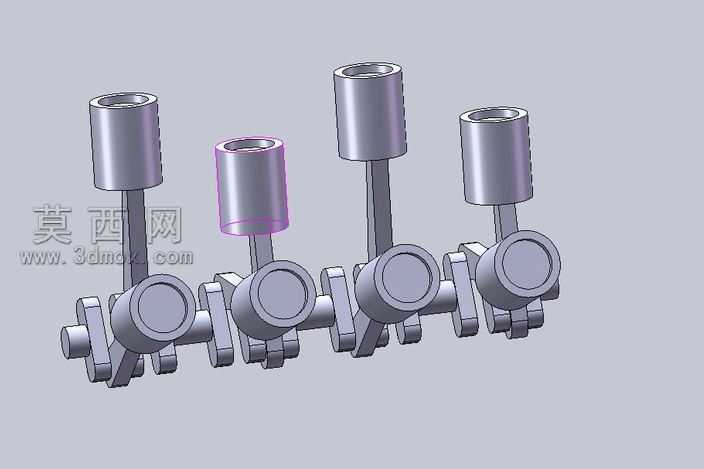

V型四缸发动机活塞曲柄连杆机构

本作品为V型布局四缸发动机核心运动机构的三维建模成果，完整还原了活塞、连杆、曲轴三大核心部件的装配关系与运动逻辑。建模过程中首先基于内燃机经典运动学参数确定各部件尺寸基准，对活塞部分采用实体拉伸结合倒角、环切特征构建活塞裙部、活塞销座与环槽结构，还原活塞往复运动过程中与气缸配合的导向结构特征；连杆部分通过草图绘制杆身变截面轮廓，采用放样特征生成工字型截面杆身，分别构建连杆大头、小头的轴孔与连接结构，保证连杆与活塞销、曲轴曲柄销的装配公差符合机械设计规范。曲轴部分依据V型发动机的点火间隔角设计曲柄夹角，依次构建主轴颈、曲柄销、曲柄臂与平衡重结构，通过圆周阵列与特征组合完成多缸曲轴的整体建模，确保各缸曲柄相位差准确，可实现连贯的动力输出运动模拟。材质渲染阶段，为活塞部件赋予铝合金哑光金属材质，还原量产发动机活塞的轻量化金属质感；连杆与曲轴部件赋予调质钢材质，添加细微的机加工纹理与金属反光效果，区分不同部件的材质属性与加工特征。装配过程中严格按照机械配合关系添加约束，活塞与连杆小头通过活塞销添加同轴配合与轴向限位，连杆大头与曲轴曲柄销添加转动配合，曲轴主轴颈添加固定转动副约束，完整还原曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的运动逻辑。设计过程中重点校验了各部件运动过程中的干涉情况，调整活塞行程与连杆长度的比值，确保运动模拟过程中无部件碰撞，可直观展示V型发动机工作过程中各缸活塞交替运动、曲轴连续旋转的运行状态，清晰呈现内燃机核心动力转换机构的结构原理与运动特性，可用于机械原理教学演示、发动机结构认知等场景。
