手动螺旋起重千斤顶三维结构设计

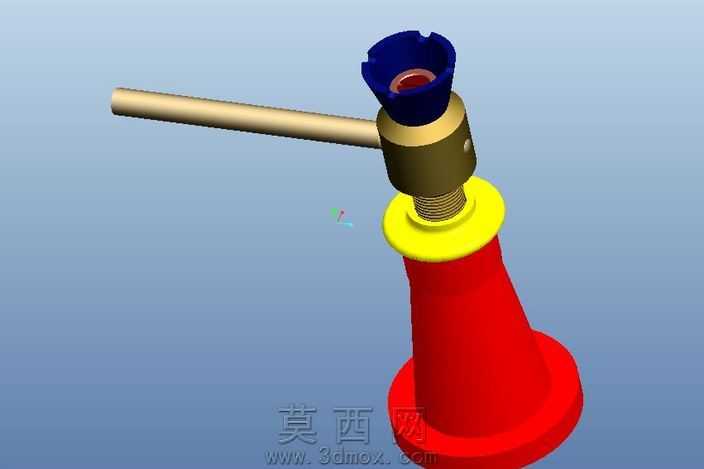

本作品为手动螺旋千斤顶的三维参数化建模成果，整体建模过程严格遵循机械设计规范，先从核心传动部件入手搭建基础骨架：首先完成锥形底座的实体建模，底座采用上窄下宽的锥台结构，底部设计为大直径平底圆盘，保证顶升作业时的支撑稳定性，建模时对底座与升降螺杆的配合孔位做了同轴度约束，避免后续装配出现干涉。其次完成核心传动螺杆的建模，采用梯形传动螺纹结构，螺纹牙型参数符合起重螺杆的受力标准，建模时通过螺旋扫描特征生成完整螺纹牙型，保证螺纹传动的啮合精度。接下来完成升降螺母套的建模，螺母套与螺杆采用间隙配合设计，外部嵌套铜质耐磨衬套，衬套与外部金属壳体做过盈装配约束，侧面设计有摇杆安装的通孔，孔位做了倒角处理避免应力集中。然后完成撬动摇杆的建模，采用长圆柱杆结构，插入端做了直径收窄设计，与螺母套的安装孔精准配合，摇杆表面做了哑光金属质感处理，模拟实际钢制摇杆的触感。顶部的顶帽结构采用内凹碗型设计，建模时对顶帽与被顶升物件的接触端面做了防滑纹理处理，顶帽与螺杆顶端采用铰接约束，可小角度自适应调整接触角度，避免顶升时出现滑脱。材质分配阶段，底座采用醒目的红色烤漆金属材质，调整材质的粗糙度参数模拟漆面的微哑光质感；螺杆、螺母套、摇杆采用不同质感的金属材质，螺杆做镀锌亮面金属处理，螺母套做黄铜色耐磨金属质感，摇杆做磨砂钢材质；顶部顶帽做深蓝色硬质工程塑料材质，黄色的限位挡圈做亮面工程塑料材质，不同部件的材质区分清晰，便于快速识别各功能结构。渲染阶段采用柔和的均匀布光，避免金属部件出现过强的反光遮挡结构细节，背景选用浅灰蓝色纯色背景，突出千斤顶本身的结构轮廓。整体装配过程严格按照实际千斤顶的装配顺序完成，所有运动部件保留了合理的活动间隙，可在三维环境中模拟摇杆转动带动螺杆升降的完整动作过程，还原螺旋千斤顶通过螺纹传动实现小行程大吨位顶升的工作原理，建模过程中对所有受力部位做了圆角过渡处理，避免尖锐棱角带来的应力集中问题，各部件的尺寸比例符合手动螺旋千斤顶的行业通用规格，可作为机械结构教学、起重工具设计参考的数字化模型使用。
