螺纹环规90度四孔加工专用工装夹具

　　在机械加工的小零件精密孔系加工场景里，带内螺纹的环形薄壁零件的等分孔加工一直是容易出现位置度超差、装夹变形的工序难点，这类零件常见于液压接头、气动元件、量具配件的生产环节，其中螺纹环规作为螺纹检测的核心量具，其本体上的径向安装孔、定位孔的位置精度直接影响后续环规的装配精度与检测可靠性，常规的台虎钳装夹、V型铁定位方式，在加工环形薄壁件的径向等分孔时，很容易因为夹紧力不均导致零件圆度变形，同时等分角度的找正需要反复打表校准，小批量加工时的辅助时间占比极高，一旦找正偏差就会导致四个孔的90度等分误差超差，后续装配时出现销钉无法装入、连接螺钉偏斜的问题。

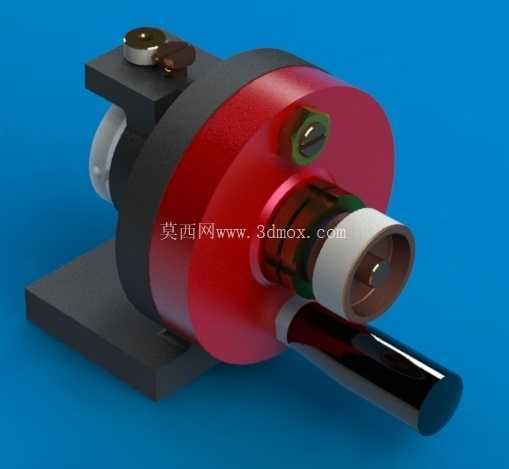

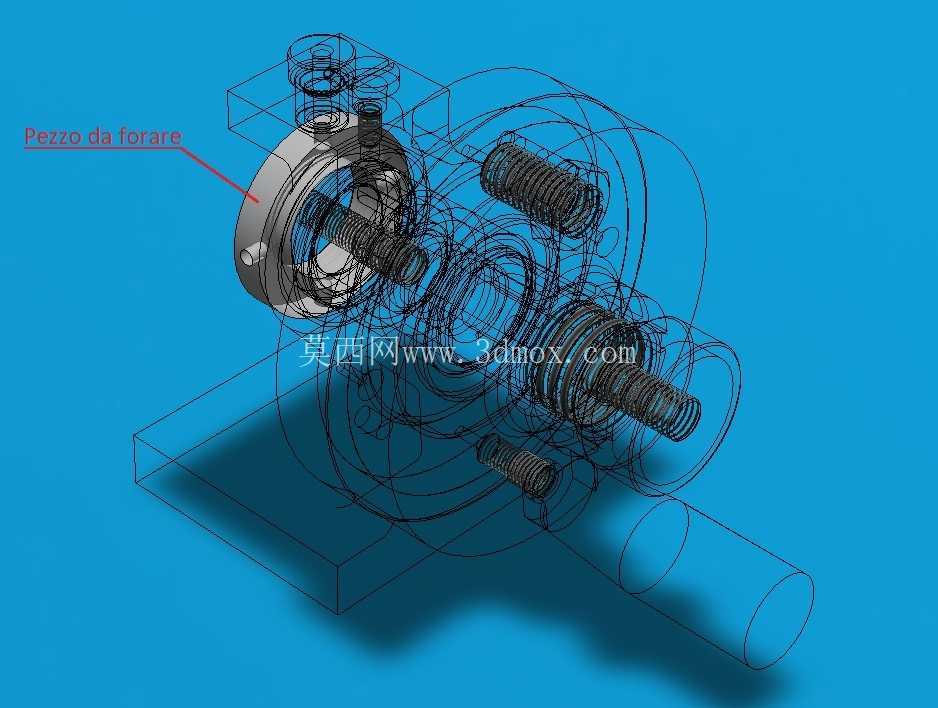

　　这套工装的核心设计思路就是针对带外螺纹的环形薄壁零件的四等分径向孔加工做专属定位，完全规避通用夹具的找正痛点，工装主体采用L型安装基座作为承载基础，基座底面做了精磨处理，能够直接适配钻床工作台的T型槽安装，也可以通过压板固定在铣床、加工中心的工作台上，基座的竖直安装面与底面的垂直度控制在0.02mm以内，保证后续装夹零件后的定位基准统一。基座上集成的红色回转定位座是整套工装的核心功能部件，定位座内部加工有与待加工螺纹环规外螺纹适配的内螺纹孔，待加工零件可以直接旋入定位座完成轴向定位，不需要额外做径向找正，定位座的回转分度采用端面齿盘定位结构，每次旋转90度即可自动锁止，分度精度可以控制在±0.05mm以内，完全满足4mm直径小孔的位置度要求，不需要每次加工完一个孔后重新做角度找正，单次装夹就可以完成四个径向孔的全部加工工序。

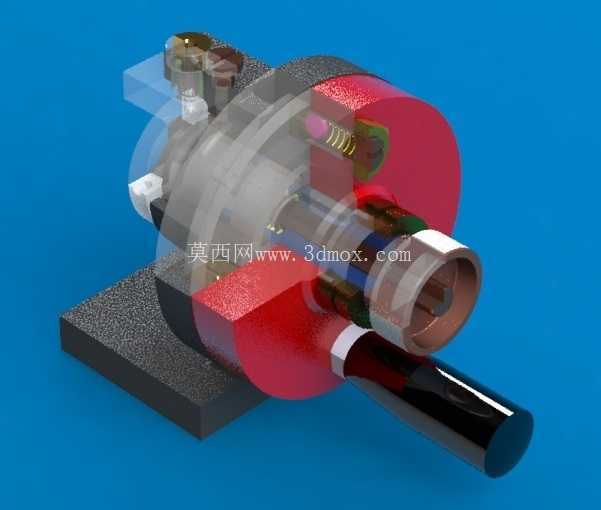

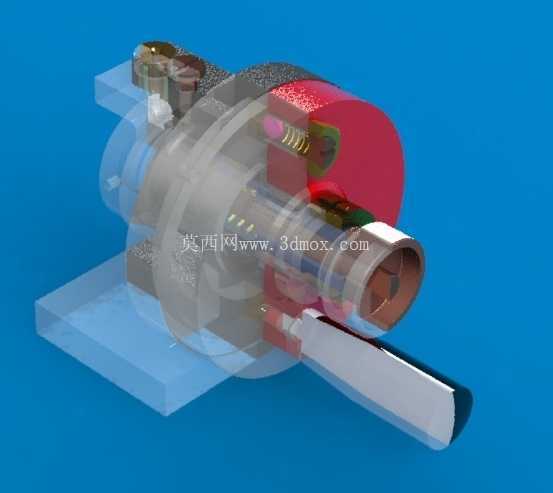

　　定位座前端设置了白色的轴向定位套，当待加工的螺纹环规旋入到位后，定位套的端面会贴紧零件的基准端面，控制零件的轴向伸出长度，保证四个4mm径向孔的轴向位置尺寸一致，避免出现孔位轴向偏移导致的零件壁厚不均问题。定位座上方设置了两个锁紧组件，一个是带滚花头的快卸锁紧销，在分度旋转到位后可以直接卡入定位座的分度槽内，防止加工过程中定位座出现转动；另一个是内六角锁紧螺钉，用于压紧待加工零件的外圆面，因为待加工零件是薄壁环形结构，压紧位置特意选在零件与定位座内螺纹配合的实体区域，避免压紧力作用在薄壁悬空位置导致零件变形，压紧力的大小可以通过螺钉的旋入深度控制，既保证加工时零件不会出现窜动，又不会压伤零件的外螺纹表面。

　　从安装边界来看，整套工装的基座长度控制在160mm左右，宽度100mm，整体高度（含定位座最高点）不超过120mm，属于小型台式工装，不需要占用大型加工设备的工作台空间，普通台式钻床就可以配套使用，工装的总重量控制在5kg以内，操作人员可以轻松完成工位转移，适配多台设备的快速换产需求。定位座的中心高度距离基座底面为70mm，这个高度是匹配普通台钻的主轴行程设计的，加工时钻头的下行行程不需要做过多调整，就可以钻透环形零件的壁厚，完成4mm通孔的加工。

　　在实际加工场景中，操作人员只需要将待加工的螺纹环规旋入定位座，贴紧轴向定位套后拧紧锁紧螺钉，确认第一个孔的加工位置对准钻头主轴，就可以完成第一个孔的钻削加工，加工完成后只需要拔出快卸锁紧销，将定位座旋转90度，待锁紧销自动卡入下一个分度槽，就可以直接加工第二个孔，整个分度过程不需要打表、不需要划线，单零件的加工辅助时间可以缩短70%以上，同时因为定位基准统一，四个孔的90度等分精度、轴向位置精度的一致性远高于通用夹具装夹的加工效果，不会出现人工划线找正带来的累积误差。对于小批量的带螺纹环形零件的等分孔加工，这套工装不需要制作专用的钻套，依靠定位座本身的分度精度就可以保证孔位公差，后期如果需要加工不同直径的环形零件，只需要更换对应规格的内螺纹定位座，基座和分度锁紧部分都可以通用，能够大幅降低同类零件的工装制作成本。

　　在细节设计上，定位座的回转配合面做了淬火处理，硬度达到HRC45-50，避免长期使用后配合面磨损导致分度精度下降，基座的安装孔做了沉头设计，固定螺栓装入后不会突出基座底面，保证工装安装时的平面度，锁紧螺钉的端头做了铜垫镶嵌，防止压紧时刮伤待加工零件的表面，快卸锁紧销的端头做了滚花处理，操作人员戴劳保手套也可以轻松操作，不需要额外使用工具。整套工装没有复杂的传动结构，全部采用机械定位结构，日常维护只需要定期在回转配合面添加少量润滑油即可，不需要复杂的调试，新操作人员只需要简单讲解就可以独立操作，非常适合五金加工、量具制造、液压配件生产车间的小批量精密孔加工场景使用。
