M24规格UNI2948标准吊环结构设计

　　在起重吊装、设备转运、重型构件安装的作业场景里，吊点连接件的可靠性直接决定整个作业链路的安全冗余，这款适配M24螺纹规格的吊环结构，完全遵循UNI2948标准的力学要求设计，是现场作业里使用频率极高的受力连接件。从实际使用场景来看，这类吊环常被安装在重型电机壳体、大型工装夹具基座、焊接结构件的预制螺纹孔位上，作为钢丝绳、卸扣、吊装带的连接锚点，既可以用于车间内机床上下料的工件转序，也能适配户外工程设备安装时的临时吊点布设，甚至在部分物流周转的重型包装箱上，也会预装这类吊环来满足整箱吊装的受力需求。

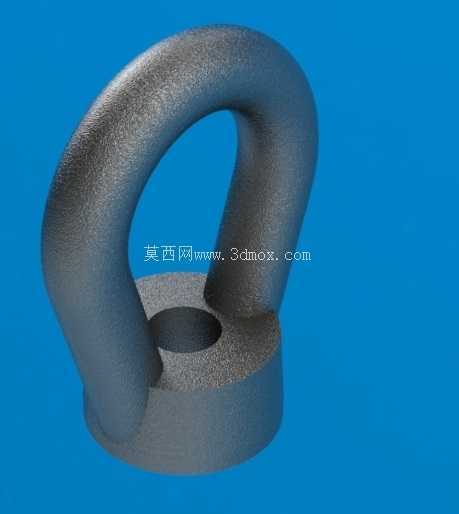

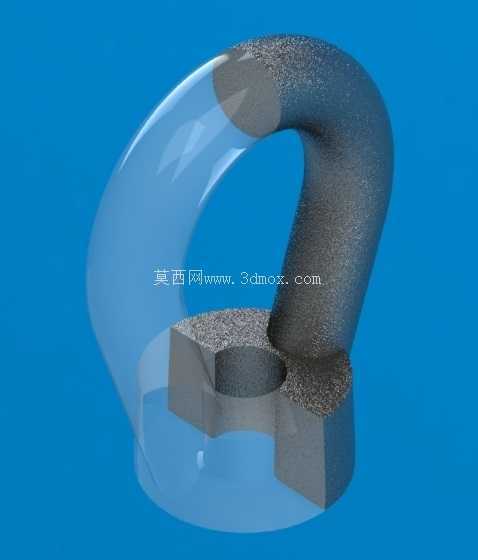

　　从功能特性上看，这款吊环采用一体式锻造结构设计，没有额外的焊接拼接缝，避免了焊接缺陷带来的应力集中风险，环形吊耳部分的截面做了圆弧过渡处理，不会在吊装时对接触的吊装带产生切割性磨损，底部的圆柱基座与环形部分平滑衔接，受力时载荷可以均匀传递到基座端面，不会在衔接位置出现应力突变。基座中心预制的M24螺纹孔，适配常用的M24规格吊装螺栓，安装时只需要将配套螺栓穿过被吊物的安装孔，与吊环基座的螺纹拧紧，保证基座端面与被吊物安装面完全贴合，就能完成吊点的布设，不需要额外的焊接或者复杂的固定工序，拆装效率很高，适合需要频繁更换吊点位置的作业场景。

　　设计过程中首先要考虑的是直拉状态下的额定承载能力，按照标准要求直拉工况下最大允许载荷为9800N，建模时需要对环形部分的弯曲应力、基座螺纹的剪切应力、衔接位置的复合应力做有限元校核，确保在1.5倍额定载荷下结构不会出现塑性变形，3倍额定载荷下不会发生断裂。环形部分的内圈尺寸需要满足常用卸扣、吊装带的穿入要求，不能出现尺寸过小导致连接件无法穿入，或者尺寸过大导致结构冗余增加自重的问题，基座的外径设计要大于螺纹大径足够的尺寸，保证端面承压面积足够，避免吊装时基座压溃被吊物的安装面，尤其是当被吊物是铝合金、工程塑料等强度较低的材质时，足够的承压面积可以分散接触面压力，保护被吊物表面不被压损。

　　安装边界方面，这款吊环对安装面的平面度有明确要求，安装位置的表面平面度误差不能超过0.1mm，否则会导致基座端面无法完全贴合，出现偏载受力的情况，大幅降低实际承载能力；安装时螺纹的啮合长度不能小于螺纹直径的1.5倍，也就是至少要保证36mm的有效啮合长度，避免螺纹受力时出现滑牙脱出的风险。需要注意的是，这类吊环的额定载荷是针对垂直直拉工况设定的，当吊装角度出现偏移时，允许载荷会随着角度增大快速衰减，当拉力方向与吊环轴线夹角超过45度时，实际承载能力会下降到额定值的30%以下，现场使用时需要尽量避免大角度斜拉，如果必须采用斜拉工况，需要提前核算实际受力值，选用更高载荷等级的吊环。

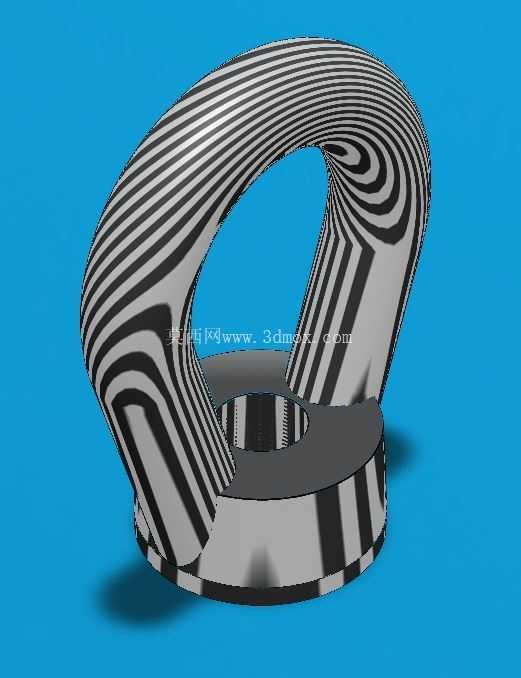

　　从结构建模的细节来看，环形部分的所有棱边都做了R3以上的圆角处理，既可以消除加工时的应力集中点，也能避免吊装时棱边割伤操作人员或者磨损吊装索具，基座的下端面做了精车处理，保证安装时的贴合度，螺纹孔的入口处做了倒角引导，方便螺栓快速对中拧入，不会出现螺纹错牙的情况。整个结构的外形没有复杂的曲面特征，既适合锻造工艺批量生产，也能在后期使用中方便做磁粉探伤等缺陷检测，及时发现表面的微裂纹隐患，保障作业安全。在实际选型时，需要根据被吊物的重量、吊装角度、作业频次来确认吊环的规格是否匹配，不能仅凭螺纹规格选型，要核算实际受力值，预留足够的安全系数，避免超载使用带来的安全风险。
