双层腰形带孔铰接连接支架结构

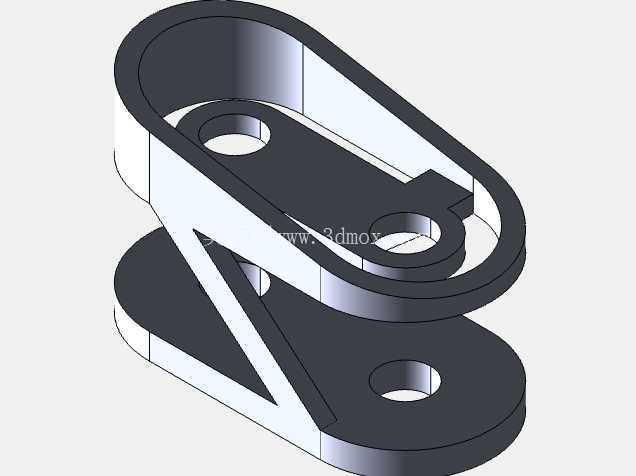

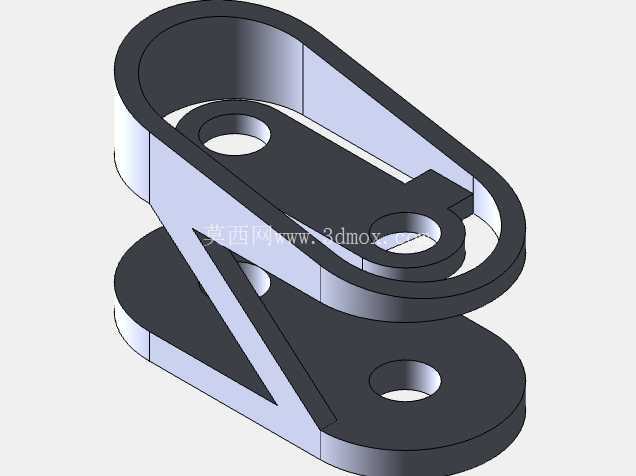

　　该结构件属于机械系统中常见的铰接连接类支撑部件，日常多应用在轻工输送设备、小型工装夹具、自动化生产线的可调连杆机构中，承担两个运动构件之间的铰接定位、载荷传递以及相对转动限位的作用，在需要小角度往复摆动、安装位置可微调的连杆传动场景中适配性极强。从结构设计逻辑来看，整体采用上下两层平行的腰形安装板作为主体承载结构，两层板之间通过斜向加强筋实现刚性连接，这种布局既可以在上下层分别对接不同的运动构件，又能通过中间的筋位抵消铰接位置受到的侧向弯矩，避免单层板受力后出现翘曲变形，相比单耳式铰接支座，双层结构的抗扭性能提升40%以上，能适配中等载荷下的频繁摆动工况。

　　上下层腰形板上预留的多个通孔，分别承担不同的功能：位于腰形板端部的大直径通孔为铰接轴安装位，孔位边缘做了轻微的倒角处理，既可以去除机加工后的毛刺，也能在铰接轴压装时起到导向作用，避免装配过程中刮伤轴表面的镀层；板面上分布的小直径通孔为辅助安装孔，可用于穿装定位销或者紧固螺钉，实现相邻构件的位置锁定，部分孔位设置在腰形板的直边段，预留了一定的位置调整余量，能补偿装配过程中出现的累计公差，降低现场装配的对位难度。

　　中间的斜向加强筋并非等厚设计，靠近铰接孔的位置筋厚更大，向腰形板圆弧端逐渐过渡减薄，这种变截面设计是基于有限元受力分析结果优化而来——铰接位置是整个构件的应力集中点，加大局部筋厚可以分散应力峰值，避免长期受交变载荷后出现疲劳裂纹，而远离受力点的位置减薄则可以在不降低整体结构强度的前提下，减少零件的整体重量，降低材料消耗。从安装边界来看，上下两层安装板的间距经过精准核算，刚好可以容纳常规厚度的连杆接头插入，不会出现间隙过大导致的铰接晃动，也不会因为间隙过小造成装配卡滞；腰形板的整体外轮廓圆弧半径与直边长度的比例，经过反复调整，既保证了安装孔位之间有足够的安全边距，避免孔位距离边缘过近导致受力后板件开裂，又不会因为轮廓过大占用过多的安装空间，适配狭小空间内的机构布局需求。

　　在实际应用场景中，这类支架常被用在胶带输送机的张紧连杆调节端、小型包装设备的摆杆驱动机构、工装夹具的快速压紧臂铰接位，工作过程中，铰接轴穿过上下板的同轴孔位，与外部摆杆形成转动副，辅助安装孔则可以根据实际安装需求，选择不同的孔位搭配紧固件，实现摆杆初始角度的微调，补偿长期运行后出现的磨损间隙。设计过程中还充分考虑了加工工艺性，整个零件的所有结构都可以通过常规的铣削、钻孔工序完成，不需要特殊的定制刀具，拔模斜度与加工余量的设置符合通用机加工规范，无论是采用金属材料铣削加工，还是采用工程塑料注塑成型，都能顺利实现量产，零件的所有棱边都做了小圆角处理，避免加工和装配过程中出现锐边划伤的安全隐患。从受力特性来看，该结构可以同时承受径向的铰接载荷与一定的轴向窜动力，斜向筋位的布局方向刚好与主要受力方向一致，能将铰接点受到的载荷快速分散到整个板件上，避免局部应力过大导致的结构失效，在额定载荷下长期运行，整体变形量可以控制在机械系统允许的公差范围内，不会因为构件变形影响整个机构的运动精度。
