胶带分配器主体配套三角结构胶带滚轮

　　在桌面型手动封箱、文具胶带裁切、小型包装工位的胶带分配设备中，滚轮部件是决定胶带拉出顺畅度、避免胶带褶皱跑偏的核心承载结构，本次涉及的三角构型胶带滚轮，正是针对紧凑型胶带分配器主体结构定制的配套承载件。从实际工位应用来看，这类滚轮主要适配宽度在40-60mm区间的常规封箱或文具胶带卷，安装在分配器主体的胶带卷容纳腔中心位置，承担胶带卷的转动支撑、阻尼适配功能，日常使用中需要配合分配器的切割刀座、压胶舌片协同工作，当操作人员向外拉扯胶带时，滚轮随胶带卷同步转动，既要保证转动阻力均匀，避免拉出过程中胶带卡顿、拉伸变形，也要限制胶带卷的轴向窜动，防止胶带边缘与分配器侧壁摩擦产生毛边。

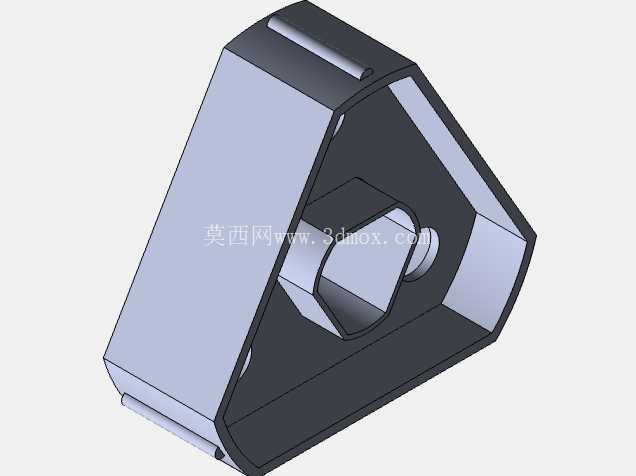

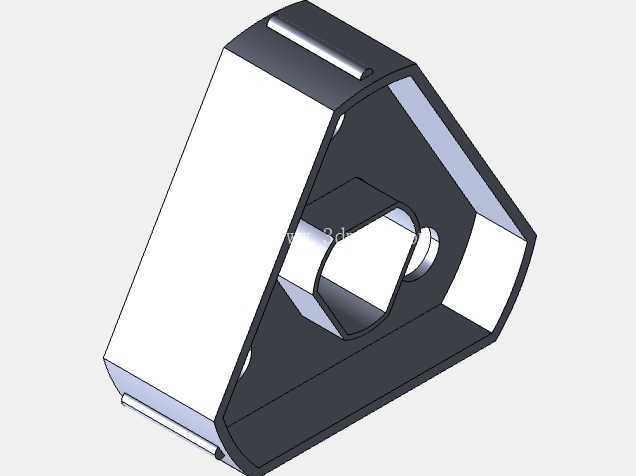

　　从设计思路层面拆解，该滚轮没有采用常规的圆柱式轮毂结构，而是选用了三角镂空的整体构型，首先是适配分配器主体的三角内腔轮廓，让滚轮安装后与壳体内部的加强筋形成位置匹配，减少额外的定位结构占用空间；其次三角构型的三个外凸平面刚好对应胶带卷内圈的三个受力点，相比整圆轮毂，能够在保证支撑强度的前提下大幅削减零件自身重量，降低转动惯量，让胶带拉扯启停时的响应更跟手，不会因为滚轮惯性过大导致胶带拉出过长、松垮下垂。滚轮中心的安装孔采用了带止转平面的异型孔设计，并非普通圆孔，这一设计是为了配合分配器主体上的阻尼转轴安装，安装后滚轮与转轴之间不会发生相对滑转，阻尼力全部作用在转轴与壳体的配合面，避免长期使用后孔位磨损导致滚轮晃动。滚轮三个边的外侧设置了凸起的限位挡边，挡边高度略高于胶带卷内圈的壁厚，安装后能够卡在胶带卷内圈的两侧边缘，不需要额外加装卡簧或者挡圈就能限制胶带卷的轴向位移，减少装配零件数量。

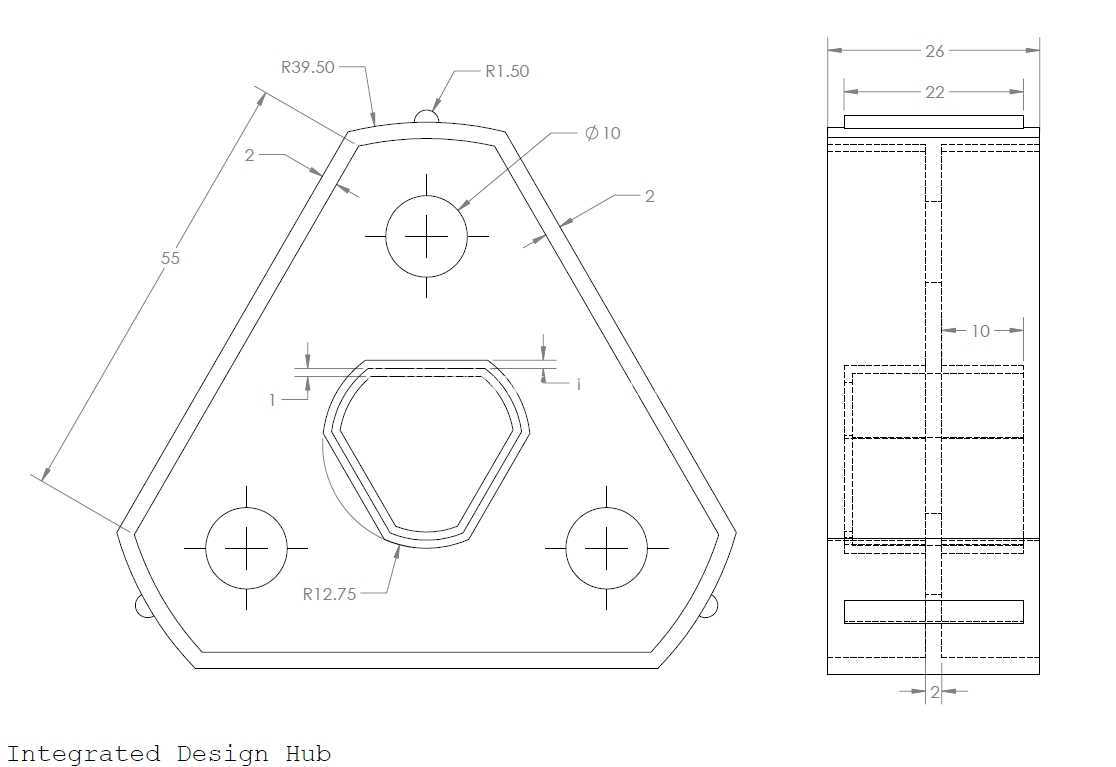

　　从安装边界与尺寸适配来看，该滚轮的最大外接圆直径需要匹配对应型号胶带卷的内圈直径，保证装入胶带卷后不会出现过松晃荡或者过紧无法装入的情况，三角结构的内切圆尺寸需要留出足够的转轴安装空间，中心异型孔的尺寸公差控制在IT8级，既保证转轴能够顺利穿入，又不会因为间隙过大导致滚轮转动时出现偏心抖动。滚轮的轴向宽度比适配的胶带卷宽度小1-2mm，安装后两侧与分配器壳体内壁预留0.5mm左右的间隙，既避免转动时与壳体摩擦产生阻力，又能限制胶带卷的左右窜动幅度。三个外支撑面的表面粗糙度控制在Ra1.6，减少与胶带卷内圈的接触摩擦力，避免长期摩擦产生塑料碎屑粘在胶带上影响粘贴效果。

　　在实际工况适配中，该滚轮选用耐磨工程塑料材质，不需要额外添加轴承结构，依靠自身孔位与转轴的配合实现转动，能够承受日常工位中每天上百次的胶带拉扯操作，长期使用不会出现支撑面磨损凹陷、孔位扩大的问题。三角镂空的内部空间还可以预留阻尼调节结构的安装位置，比如加装小规格的阻尼弹片，针对不同厚度的胶带调整转动阻力，避免薄胶带拉出时容易扯断、厚胶带拉出时阻力过大的问题。相比传统的圆柱滚轮，这种三角结构的零件注塑成型时壁厚更均匀，不容易出现缩痕、变形等成型缺陷，生产良率更高，同时镂空结构减少了材料用量，单件成本更低，非常适合批量配套在桌面型胶带分配器产品中。在装配流程上，该滚轮不需要额外的紧固件，只需要将中心孔对准分配器主体的转轴压入即可完成安装，三个外侧的支撑面自动对准胶带卷内圈，装配效率比传统带挡圈的圆柱滚轮提升40%左右，非常适合流水线装配作业。日常维护中，这类滚轮不需要额外加注润滑油，只需要定期清理表面粘覆的胶渍即可保证转动顺畅，维护成本极低，适配办公工位、电商打包台、仓库封箱工位等多种场景的胶带分配设备使用。
