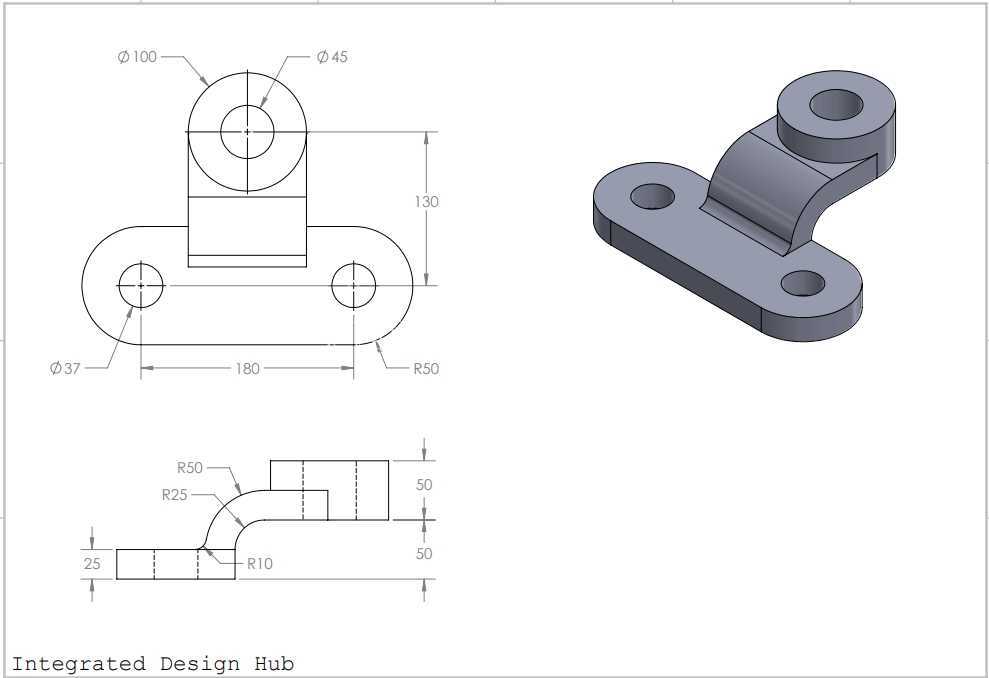

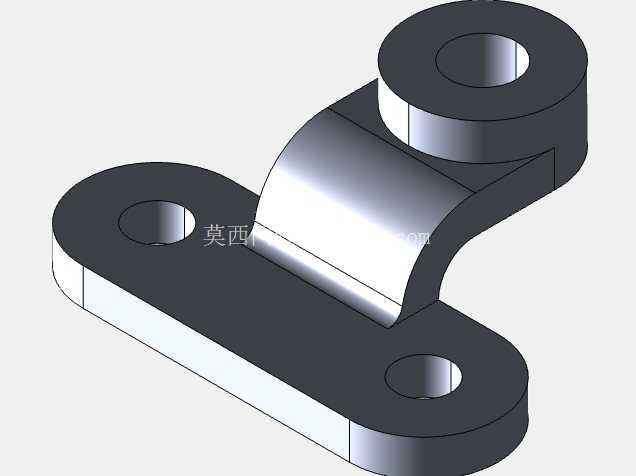

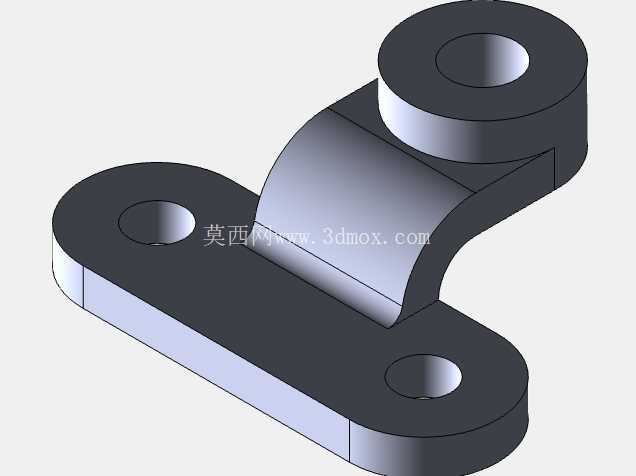

该铰接安装支座属于小型设备支撑连接类五金零件,主要应用在需要实现小角度转动连接的轻型机械结构中,常见于小型自动化设备的连杆铰接端、工装夹具的转动支撑位、教学实训台的机构演示组件,也可作为小型输送线侧边挡料机构的转动支座使用,承担两个相对运动部件之间的载荷传递与转动约束功能。从结构功能来看,零件分为三个核心功能区域:底部的双孔安装法兰、中间的弧形弯臂过渡段、顶部的单孔铰接筒,三个区域通过一体化成型设计保证整体结构刚度,避免拼接结构带来的应力集中问题。底部安装法兰采用长圆形腰型结构,两端各设置一个同轴的安装通孔,孔中心距为180mm,法兰端部圆弧半径为R50,这种腰型法兰设计一方面可以在安装时提供小范围的位置调整余量,抵消安装基面的加工误差,另一方面相比方形法兰能够减少边角应力集中,在承受侧向载荷时不容易出现法兰根部断裂的问题。安装法兰厚度为25mm,能够保证在M10-M12规格螺栓锁紧时,法兰面不会出现压溃变形,两个安装孔的位置度公差控制在0.1mm以内,保证安装后支座不会出现偏斜。
中间的弧形弯臂段是连接底部法兰与顶部铰接筒的承载结构,弯臂采用R25与R50两段圆弧平滑过渡,避免直角转折带来的应力集中,弯臂总高度方向尺寸为130mm,其中从法兰面到弯臂转折处的高度为50mm,转折处到铰接筒中心的高度为50mm,弯臂内侧过渡圆角为R10,这个圆角尺寸的设计是经过载荷校核的:当顶部铰接筒承受径向载荷时,R10的圆角能够将弯臂根部的最大应力控制在材料许用应力的70%以内,若圆角过小会导致应力集中系数陡增,长期受交变载荷容易出现疲劳裂纹,圆角过大则会增加弯臂的整体重量,不必要地提升材料成本。
顶部的铰接筒为圆柱筒结构,筒体外径为Φ100mm,内孔直径为Φ45mm,筒身厚度均匀,内孔的表面粗糙度要求达到Ra1.6,保证与配套铰接轴配合时转动顺畅,不会出现卡滞或偏磨的问题;铰接筒的两端面与内孔轴线的垂直度公差控制在0.05mm以内,保证安装轴套或者轴承时端面能够均匀贴合,避免轴承受力不均导致的早期磨损。从设计思路来看,这个零件的建模过程非常适合结构设计初学者练习特征建模逻辑:首先绘制底部法兰的草图,通过拉伸特征生成法兰基体,之后绘制弯臂的截面草图,采用拉伸凸台生成弯臂的基础形状,再通过两次圆角特征完成弯臂的过渡圆弧处理,最后绘制顶部铰接筒的草图,拉伸生成筒体后对内孔进行拉伸切除,最后对所有锐边进行0.5mm的倒角处理,避免安装时割伤操作人员。
在实际选型使用时,需要注意安装边界的限制:该支座总宽度为180mm加上两端R50的圆弧,总长度方向占用空间为280mm,总高度为130mm加上铰接筒的半径50mm,总高度方向占用空间为180mm,安装时需要在法兰下方预留至少10mm的螺栓安装空间,顶部铰接筒需要预留至少20mm的轴向空间用于安装轴端挡圈或者轴承端盖。载荷适配方面,该支座采用普通碳钢加工时,顶部铰接孔可承受的最大径向静载荷为8kN,能够满足大部分轻型机械的铰接支撑需求,若采用铝合金加工则需要将载荷上限控制在3kN以内,避免出现塑性变形。在加工工艺层面,该零件适合采用铣削加工一次装夹完成,先加工底部法兰的安装基准面,再以基准面定位加工法兰安装孔,之后加工弯臂轮廓与顶部铰接筒,最后精加工铰接内孔保证尺寸精度,批量生产时也可采用熔模铸造先做出毛坯,再留0.5mm的加工余量进行精加工,能够有效降低材料成本与加工时长。
