胶带分配器内置滚轮轴结构设计

　　这款滚轮轴是桌面型手动胶带分配器的核心内置传动零件，日常在包装工位、办公耗材使用场景中，承担胶带卷的承载、转动导向以及切断动作的配合支撑作用，是保障胶带顺畅拉出、无卡顿扯断的关键结构件。从实际使用场景来看，普通桌面胶带座在长期使用后，常出现转轴卡滞、胶带卷偏心晃动、拉出时阻力过大导致胶带撕裂的问题，这款滚轮轴的设计正是针对这些痛点做了结构优化。

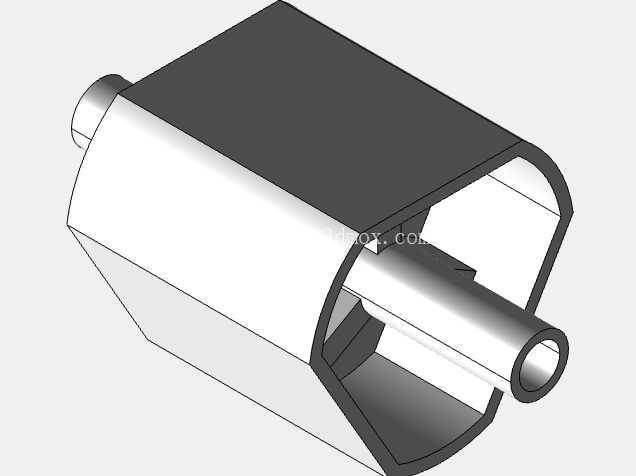

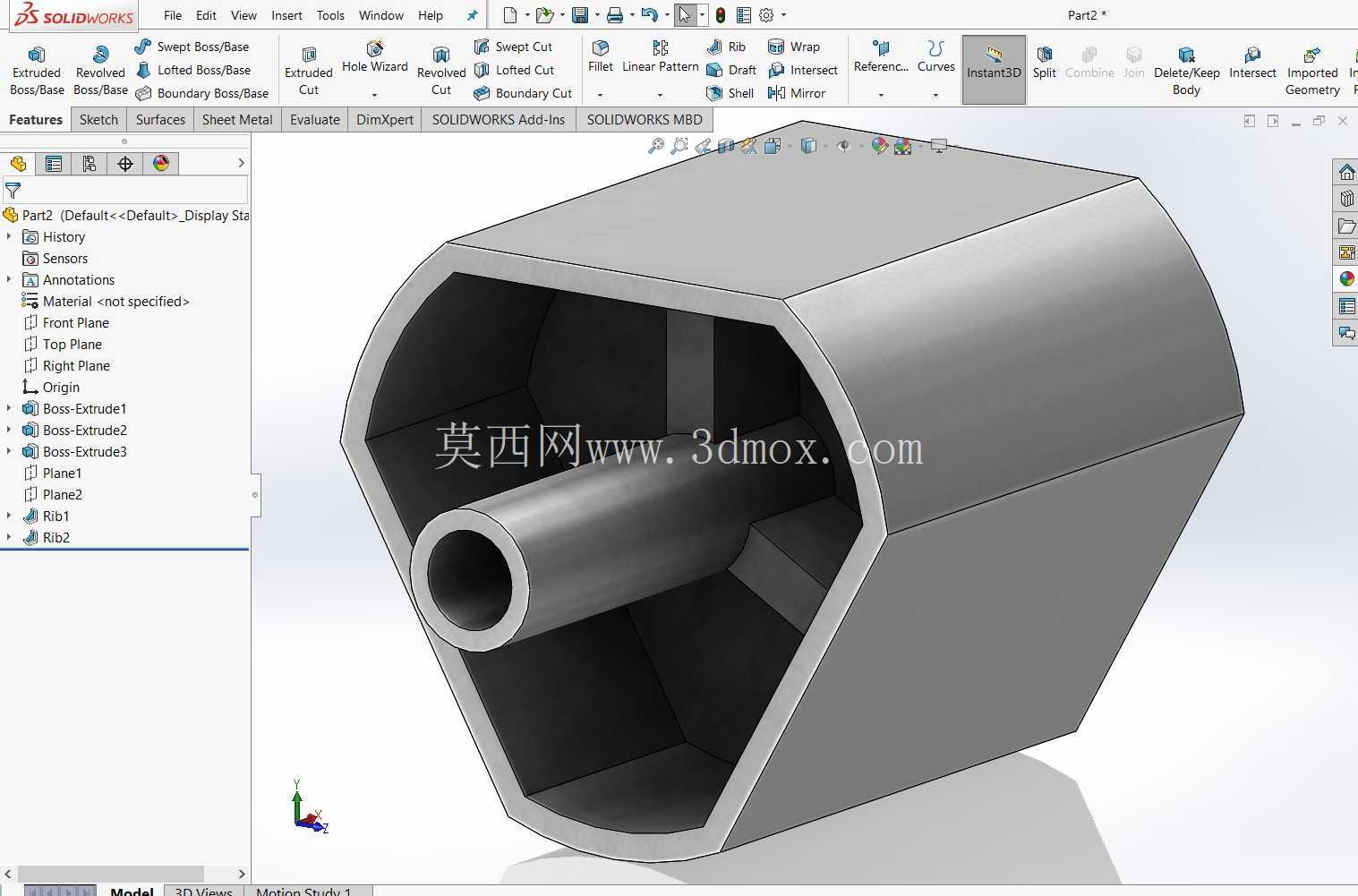

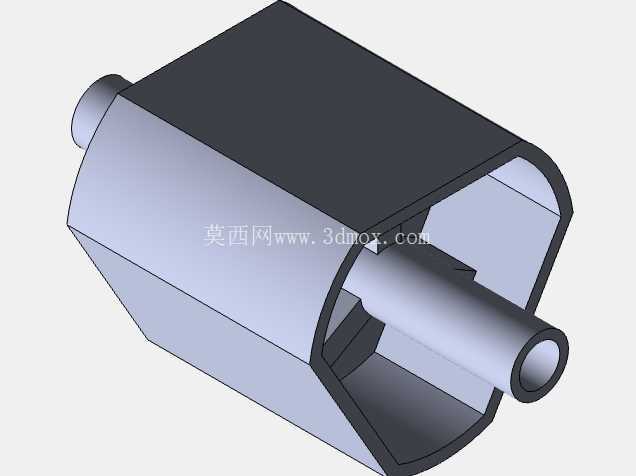

　　从结构设计逻辑来看，该零件采用外六方腔体加中心空心轴的一体化结构，外轮廓的六方腔体并非规则等径设计，靠近出胶口的一侧做了斜切收窄处理，这一设计首先是适配胶带分配器壳体的内部安装腔，六方的平面结构可以直接卡在壳体对应的定位槽内，不需要额外增加防转销或者紧定螺钉，装配时直接推入腔体即可完成周向固定，减少了装配工序的零件数量，也避免了长期使用后紧固件松动导致的转轴偏移问题。中心的空心轴是承载胶带卷的核心部位，轴的内径做了统一公差控制，既可以适配常规内径的文具胶带卷，也能兼容小规格的封箱胶带卷内芯，空心设计一方面减轻了零件自身重量，降低注塑或者机加工的材料消耗，另一方面中心通孔可以穿过胶带分配器的弹性顶针，在胶带卷转动时提供轴向的限位，防止胶带卷在拉扯过程中从轴上脱出。

　　在安装边界的尺寸控制上，该滚轮轴的外六方对边尺寸严格匹配常见桌面胶带座的内部安装腔尺寸，轴向长度控制在刚好容纳标准宽度胶带卷的范围，不会出现轴向窜动的间隙，也不会因为尺寸过长导致壳体无法扣合。中心轴的外径与胶带卷内芯的配合采用间隙配合公差，既保证胶带卷可以在轴上灵活转动，又不会因为间隙过大导致胶带卷偏心，在拉出胶带时出现上下跳动的情况。六方腔体内部的加强筋设计，是在不增加整体壁厚的前提下提升零件的结构强度，当用户用力拉扯胶带时，轴体承受的径向力会通过内部的三根加强筋传递到外六方的侧壁上，再分散到壳体的安装位，避免长期受力后中心轴出现弯曲变形，延长零件的使用寿命。

　　从功能特性来看，这款滚轮轴除了承载胶带卷转动之外，靠近斜切面的位置还预留了和胶带切割组件配合的定位面，当胶带拉出到预设长度后，按压切割盖时，切割刀片的支座会沿着斜切面的导向滑动，保证刀片始终垂直于胶带面切断，不会出现斜切、切不断的情况。和常见的圆柱形转轴相比，六方外壳的设计不需要额外做定位结构，零件本身就可以实现防转，装配效率提升至少三成，而且一体化的结构没有拼接缝隙，不会积存胶带的胶渍和灰尘，日常维护只需要直接擦拭表面即可，不需要拆分清理。在实际工况测试中，该结构的滚轮轴在连续万次拉扯胶带的测试中，没有出现轴体磨损、转动卡滞的情况，中心轴的表面粗糙度控制在合理范围，既不会因为过于光滑导致胶带卷空转，也不会因为粗糙度过大增加转动阻力。

　　设计过程中还考虑了不同加工工艺的适配性，如果采用注塑工艺生产，六方腔体的拔模斜度控制在合理范围，中心轴的脱模方向和外腔体一致，不需要额外做侧抽芯结构，简化了模具结构，降低量产成本；如果采用3D打印打样，不需要添加支撑结构就可以直接打印成型，打样周期短，方便前期的结构验证。零件的所有棱边都做了小倒角处理，一方面是避免装配时划伤操作人员的手，另一方面也防止棱边刮伤胶带的背胶层，导致胶带出现不必要的断裂。
