三角铰接式三销轴联动连接支架结构

　　该三角铰接式三销轴联动连接支架，是多轴同步联动机构中常用的传力连接构件，常见于轻工自动化设备的连杆传动组、小型工程机械的操纵联动机构、教学实验台的机构演示模组中，核心作用是在三个呈三角排布的铰接点位间传递同步摆动力矩，保证三个铰接端的运动轨迹符合预设的联动约束关系，避免多连杆传动中出现运动干涉、力矩传递滞后的问题。从实际应用场景来看，这类构件常替代分散的独立连杆组，用于需要三个铰接点位保持固定几何位置关系的传动场景，比如小型包装设备的开合机构联动、教学用机构创新实验台的可变连杆组、手动工装夹具的同步压紧机构中，相比分散拼接的连杆结构，一体化的三角支架结构能减少装配累积误差，提升传动过程中的整体刚性。

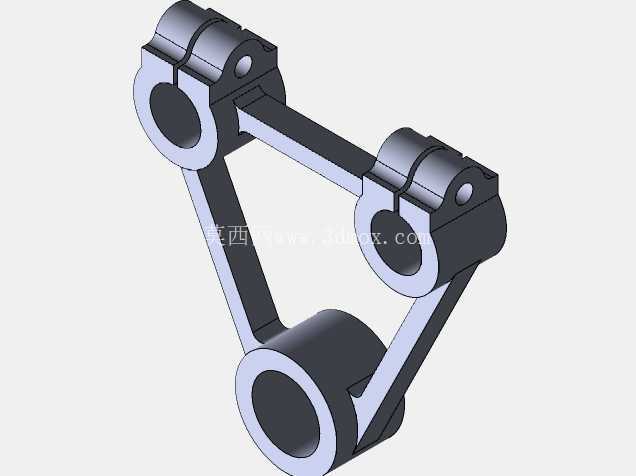

　　设计过程中首先确定了三个铰接孔的中心距约束，三个铰接孔的中心连线构成稳定等边三角构型，每个铰接端采用剖分式夹紧结构，也就是孔位上方开设贯通夹紧槽，搭配两个同轴的螺栓安装凸台，这种结构的优势在于安装时可以通过螺栓锁紧力调整孔与配套销轴的配合间隙，既可以在装配阶段补偿销轴的尺寸公差，也能在长期使用出现磨损后，通过重新锁紧螺栓消除铰接间隙，避免传动过程中出现空程误差。三个连接臂采用等截面矩形筋条结构，筋条的截面厚度经过受力校核，在满足三个铰接点传力强度要求的前提下，尽可能缩减臂身的宽度与厚度，降低整个构件的自重，减少联动过程中的惯性力矩，适配高速往复摆动的工况需求。

　　每个铰接端的凸台高度与孔深保持一致，保证配套销轴插入后有足够的接触支撑长度，避免销轴受力时出现悬臂弯折的问题；孔的端面做了微小的倒角处理，既可以去除机加工后的锐边毛刺，也能在安装销轴时起到导向作用，降低装配难度。臂身与铰接凸台的连接处采用大圆角过渡，避免直角连接处出现应力集中，在承受交变摆动力矩时不会从连接根部发生断裂，提升构件的疲劳寿命。整个构件的外形轮廓完全避让三个铰接端的运动包络空间，当三个铰接端配套的连杆做相对摆动时，支架本体不会与周边的连杆、机架构件发生运动干涉，安装边界上，三个剖分式夹紧端的外圆直径、凸台厚度都做了统一的尺寸约束，能够适配直径一致的标准销轴，不需要单独定制异形销轴，降低配套件的采购与加工成本。

　　从实际使用的角度看，这种一体化三角支架相比三根独立连杆拼接的结构，减少了两个中间铰接点位，也就减少了两处需要定期润滑、检查磨损的铰接副，降低了设备后期的维护工作量；同时一体化结构的装配精度更高，三个铰接孔的中心位置度由加工设备一次装夹加工保证，不会出现拼接连杆装配时的角度偏差，能够保证联动机构的运动精度长期稳定。在安装适配性上，每个夹紧端的开槽宽度经过优化，既保证夹紧时有足够的变形量来抱紧销轴，也不会因为开槽过宽导致夹紧端的刚性不足，螺栓锁紧时的应力分布均匀，不会出现夹紧端开裂的问题。这类构件在教学实验场景中，还可以作为机构构型设计的基础件，通过更换不同长度的臂身构件，调整三个铰接点的中心距，快速搭建不同传动比的联动机构，满足机构创新设计的验证需求。
