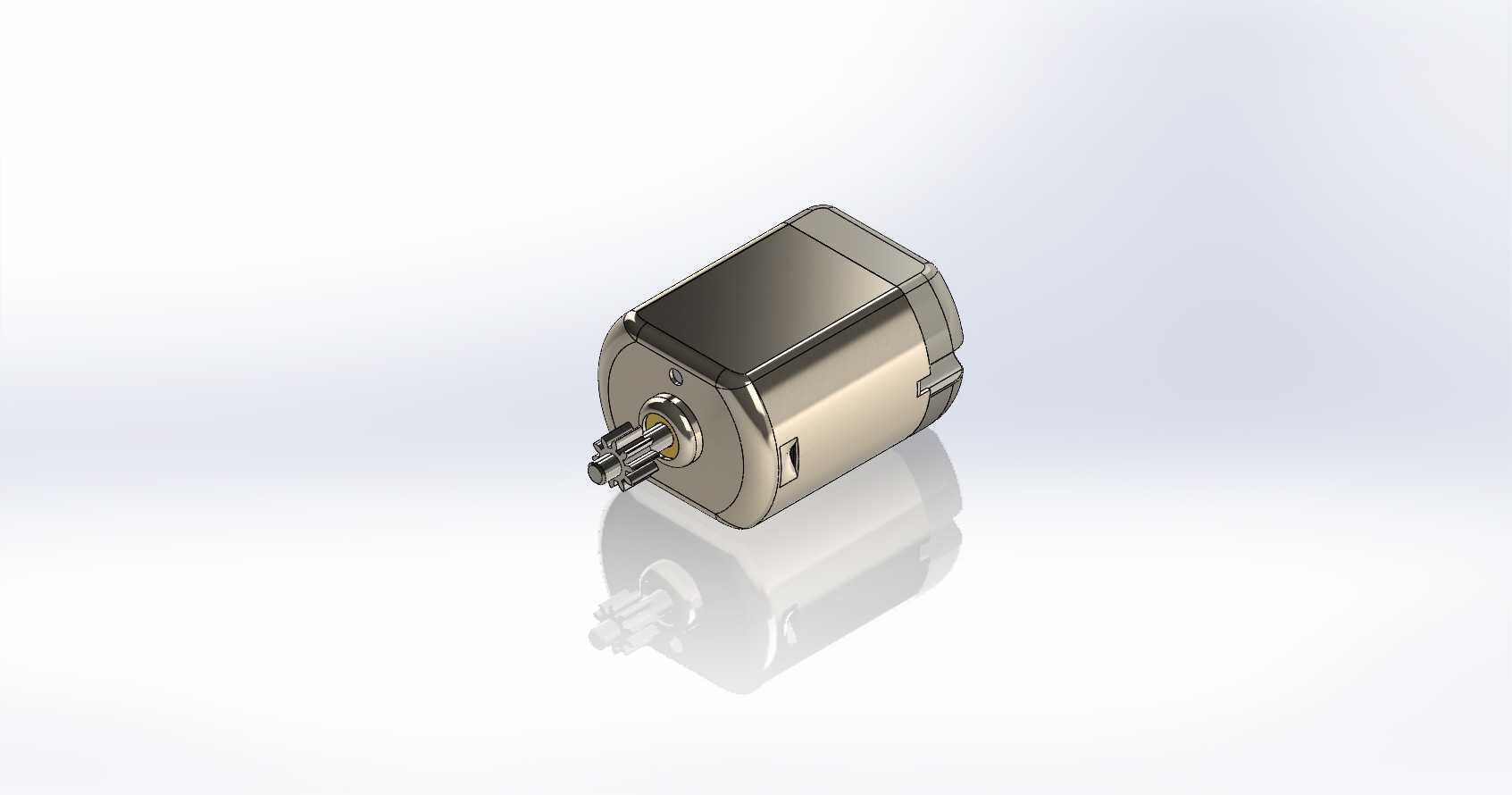

小型有刷直流驱动电机三维结构

　　在小型自动化执行机构、消费类电动器具、桌面级传动装置的动力选型场景里，这类小尺寸有刷直流电机的应用覆盖度极高，从电动玩具的行走驱动、小型阀门的执行动力，到办公设备的走纸机构、家用小电器的动力输出端，都能见到同结构产品的实际落地。不同于大功率工业电机的厚重壳体设计，这类小功率直流电机的壳体采用拉深成型的金属薄壁结构，既能够为内部的定子磁瓦提供足够的装配支撑，又能通过金属壳体的导热特性，把电枢运转过程中产生的热量快速散出，避免长时间堵转或者过载工况下的内部温升过高，烧坏漆包线绕组。

　　从结构设计的逻辑来看，这类电机的输出端采用了齿形轴头设计，轴端的滚齿结构可以直接和配套的塑料齿轮、传动带轮做周向固定，不需要额外加工键槽或者加装紧定螺钉，适配小扭矩传动场景下的快速装配需求，轴伸端的含油轴承压装在前端盖的轴承位里，既可以降低运转过程中的径向摩擦阻力，又能控制整体的制造成本，适合大批量量产的装配工艺要求。电机的整体外形为近似方圆形的柱体结构，壳体侧面预留的安装凸耳可以配合减震胶圈，直接卡装在设备的电机安装仓内，不需要额外设计复杂的固定支架，安装边界的容错率较高，对于安装位的尺寸公差要求相对宽松，适合消费类产品开模时的尺寸链适配。

　　内部结构上，定子部分采用两块弧形铁氧体磁瓦对称粘接在壳体内壁，能够提供稳定的径向磁场，转子部分的多槽电枢绕组分段绕制在硅钢片叠压的铁芯上，换向器压装在转子尾端，和后端盖上的碳刷组件弹性接触，实现运转过程中的电流换向，这种结构的启动扭矩较大，调速特性线性度好，只需要调整供电电压就可以实现平稳的转速调节，不需要搭配复杂的驱动控制板，降低了整套传动机构的电控成本。在实际选型适配的时候，需要注意这类电机的轴向安装尺寸，尾端的碳刷端盖会突出壳体一小段距离，设计安装仓的时候要预留足够的轴向避让空间，避免碳刷端盖和设备内部的其他结构件产生干涉，同时输出轴的齿形参数要和配套的传动件做匹配，避免出现齿形不匹配导致的传动打滑、异响问题。另外，这类电机的引出线一般从尾端的端盖侧面引出，布线的时候要注意给引出线预留足够的弯曲半径，避免线材被壳体或者安装结构压破绝缘层，造成短路故障。从三维建模的细节还原角度来看，这个模型完整还原了壳体的表面接缝、轴头的齿形细节、端盖的铆接点位，甚至壳体表面的反光质感和实际金属冲压件的表面处理效果一致，在做设备整体装配验证的时候，可以直接导入装配体里做干涉检查，模拟电机安装后的空间占位，提前排查安装位的尺寸设计问题，不需要再手动测绘电机的外形尺寸，能够缩短结构设计阶段的测绘周期。

　　在做传动系统的运动仿真时，也可以把这个电机模型作为动力输入端，设定对应的额定转速参数，模拟整套传动机构的运转状态，验证齿轮啮合、传动件运动过程中的空间轨迹是否合理，避免后续开模或者加工的时候出现结构干涉的问题。这类小功率直流电机虽然结构不算复杂，但是作为整套设备的动力核心，其安装尺寸、输出轴的配合精度直接影响整套设备的运行可靠性，在结构设计阶段如果能有精准的三维模型做参考，就能减少很多反复打样调整的工作量，尤其是对于做小型消费类电子产品、桌面级小型设备的结构工程师来说，这类通用动力部件的精准模型，能够大幅提升设计阶段的工作效率，避免因为手动测绘的尺寸误差导致后续装配出现问题。
