混合式步进电机爆炸视图结构设计

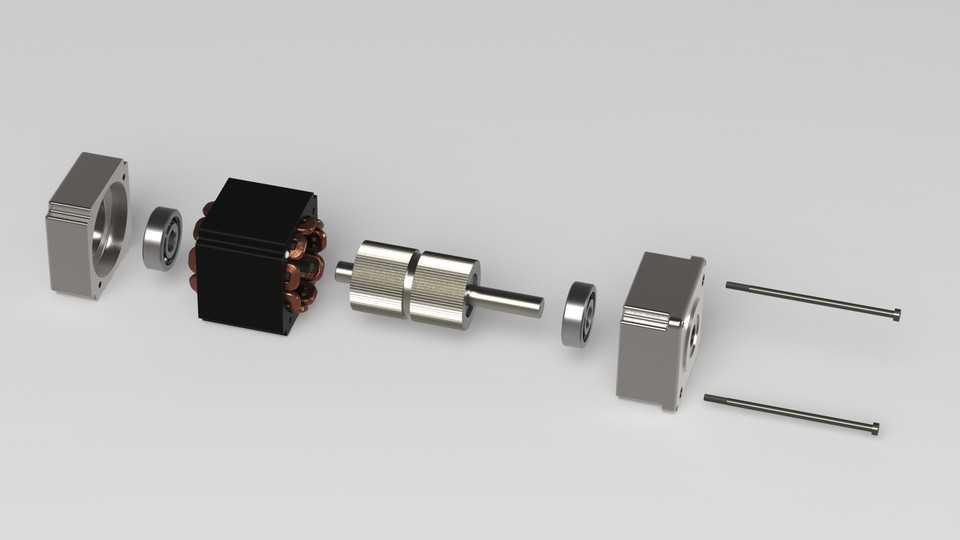

　　这款步进电机的三维结构拆解模型，完整呈现了两相混合式步进电机的全部装配层级，从两端的方形安装端盖、径向支撑深沟球轴承、带绕组的定子铁芯、带永磁体的滚齿转子，到贯穿整机的长紧固螺丝，每一个零件的配合关系、安装定位特征都做了1:1的结构还原，没有做任何简化处理，能直接用于结构参考、装配干涉校验以及非标设备的电机选型适配工作。

　　在3C电子组装生产线的点胶、螺丝锁付工位，这类42机座规格的步进电机是最常用的执行元件，因为它的步距角精度稳定，低速运行时不会出现明显的共振区，搭配细分驱动器可以实现0.01毫米级的进给定位，完全能满足小行程精密位移的需求。做这类设备的结构设计时，最容易出问题的就是电机安装位的公差匹配，很多新手设计师会直接照搬样本上的标称尺寸，忽略端盖安装止口的公差带、输出轴的径向跳动余量，最后装配时出现电机轴和联轴器不同心，运行一段时间就出现轴承磨损、定位精度漂移的问题。这个拆解模型把端盖的止口深度、安装孔的沉头尺寸、轴承和端盖轴承室的配合公差都做了明确的结构呈现，设计师可以直接提取这些特征来做安装板的结构设计，不用反复去核对样本的二维图纸，能减少很多前期的尺寸核对工作量。

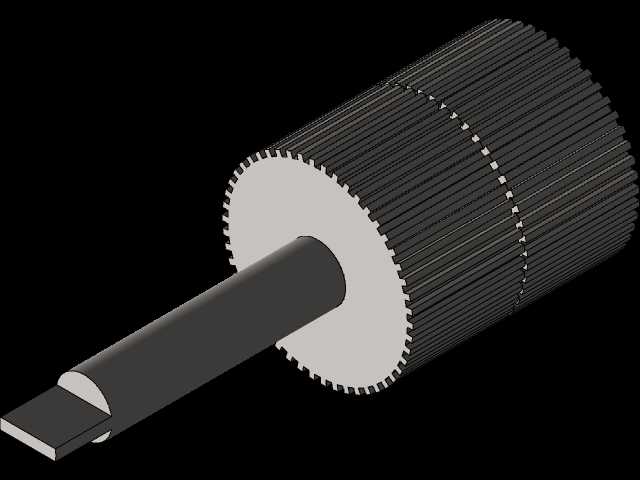

　　从设计思路上看，这款电机采用的是方形端盖结构，和圆形端盖的步进电机相比，方形端盖的四个安装孔分布在端盖的四个角，安装时的受力更均匀，垂直安装或者水平侧装的时候都不会出现安装应力集中的问题，适合用在安装空间比较紧凑的小型自动化设备里。定子部分的绕组采用的是集中式绕线结构，铁芯是多片硅钢片叠压而成，模型里还原了绕组的排布位置和定子齿的槽型结构，能直观看到定子齿和转子永磁体的对应气隙，这个气隙的大小直接影响电机的输出扭矩和运行噪音，一般这类小规格步进电机的气隙控制在0.03到0.05毫米之间，气隙太大会导致扭矩不足，太小则容易出现定转子扫膛的问题。转子部分的滚齿结构是为了和定子齿形成多齿定位效应，提升步距角的细分精度，输出轴的轴伸端做了平位切削，方便和联轴器、同步轮做周向固定，避免传动时出现打滑空转的问题。

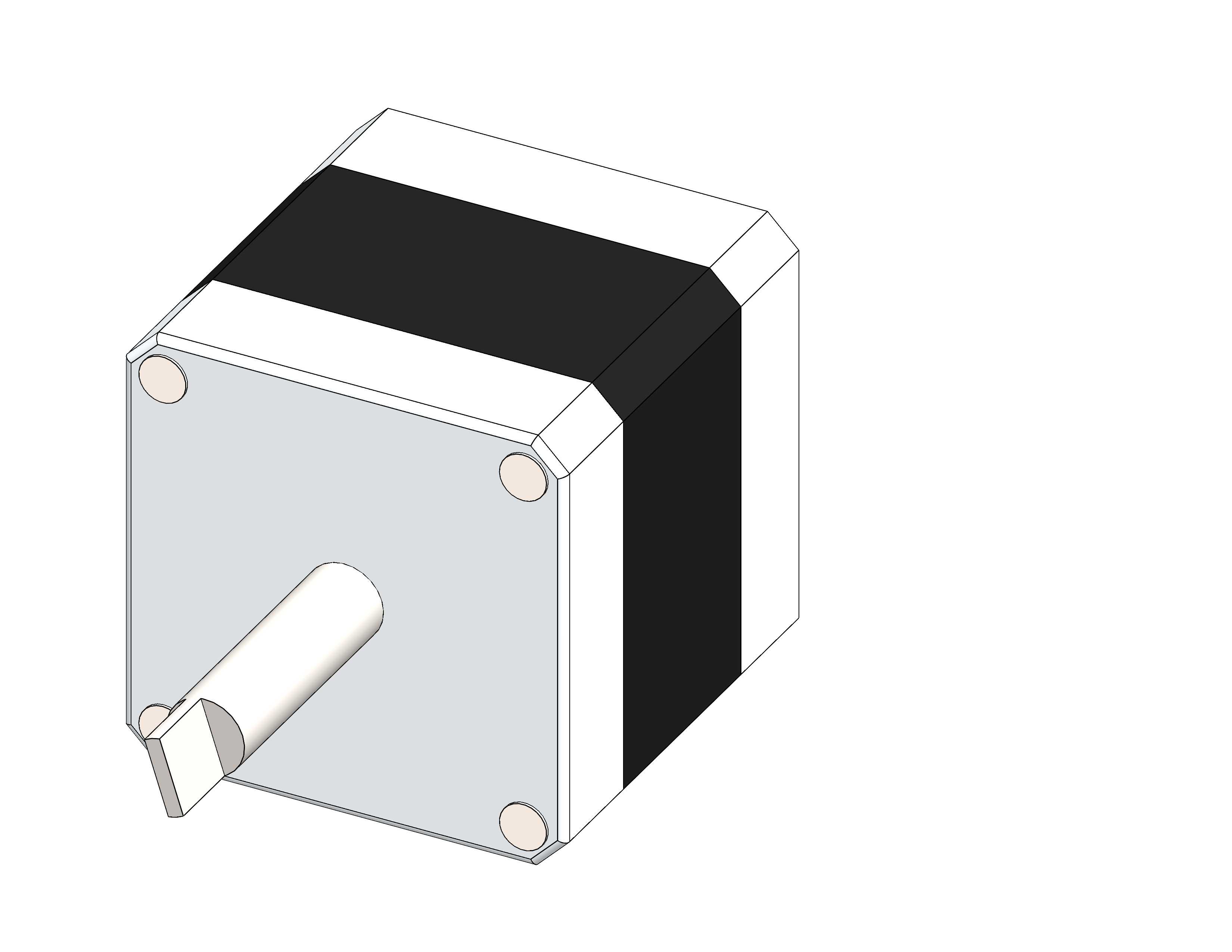

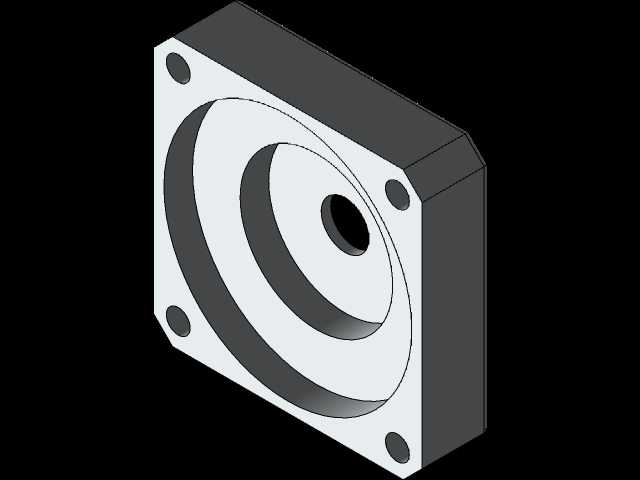

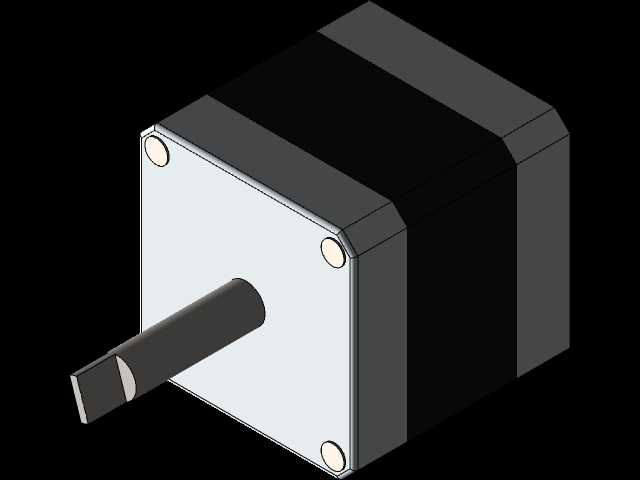

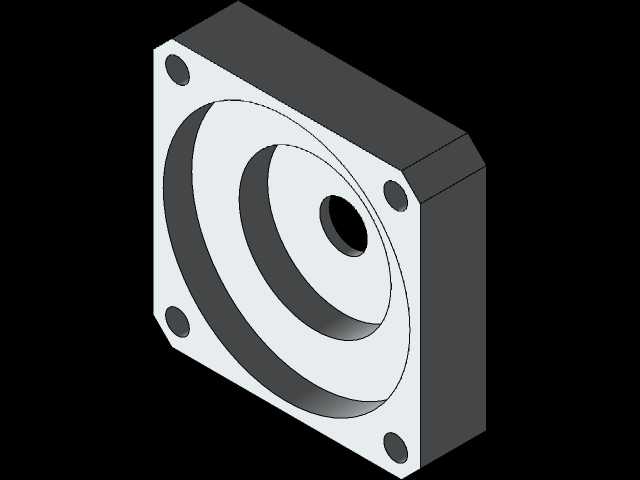

　　安装边界方面，这款电机的方形机座外轮廓尺寸是42毫米×42毫米，总长度根据机身长度的不同有34毫米、40毫米、48毫米几个常规规格，模型里呈现的是40毫米机身长度的规格，输出轴直径是5毫米，轴伸长度是24毫米，端盖上的四个安装孔是M3螺纹孔，孔位中心距是31毫米，安装止口的直径是22毫米，止口深度是2毫米，这些尺寸都是行业通用的标准尺寸，能和市面上绝大多数的42步进电机安装支架、联轴器、同步轮配件直接适配。两端的轴承采用的是623ZZ深沟球轴承，分别压装在前后端盖的轴承室里，对转子起到径向支撑的作用，模型里还原了轴承的安装位置和卡簧限位结构，能看到轴承内圈和转子轴的过盈配合量，以及外圈和端盖轴承室的配合公差，做电机维修或者替换设计的时候，可以直接参考这些配合参数来选择合适的装配工艺。贯穿整机的两根长紧固螺丝是从后端盖穿入，直接锁到前端盖的螺纹孔里，把定子铁芯夹在两个端盖之间，这种装配结构的同轴度更容易保证，装配的时候只要把螺丝按对角顺序逐步锁紧，就能避免端盖倾斜导致的转子卡滞问题。

　　在3D打印设备、小型雕刻机、医疗检测仪器的送样机构里，这类步进电机的应用也非常广泛，因为它不需要额外的编码器反馈就能实现开环定位，控制成本比伺服电机低很多，而且维护简单，只要定期检查安装螺丝有没有松动、轴承有没有异响就能长期稳定运行。做这类设备的结构设计时，还要注意电机的出线方向，模型里虽然没有呈现出线护套的结构，但从后端盖的出线孔位置可以判断，出线方向是在后端盖的侧面，设计安装板的时候要在对应位置留出足够的出线空间，避免线材被挤压破损导致电机缺相运行。另外，电机运行时定子会产生一定的热量，长时间连续运行的工况下，机身温度会升到60到70摄氏度，设计安装结构的时候不要把电机紧贴在不耐热的塑料零件上，最好预留1到2毫米的散热间隙，或者在安装面贴一层导热硅胶垫，把热量传导到设备的金属机架上，提升电机的连续运行扭矩。

　　很多刚接触结构设计的工程师在选型步进电机的时候，只会看标称的保持扭矩，忽略了电机的转动惯量和负载的匹配，其实这款电机的转子转动惯量比较小，适合驱动小质量的直线运动负载，如果负载的转动惯量比电机转子大3倍以上，就需要搭配减速箱来做惯量匹配，不然会出现启动时丢步、停止时过冲的问题。这个拆解模型能让设计师直观看到转子的直径和长度，估算出转子的转动惯量，更精准地做负载匹配计算，不用完全依赖厂家提供的参数表。另外，模型里的所有零件都做了单独的实体建模，没有合并成一个整体，设计师可以单独提取每个零件的结构来做二次设计，比如修改输出轴的长度、更改端盖的安装孔位，定制适合特殊设备安装需求的非标准电机结构，能大幅缩短非标定制电机的设计周期。
