64立方米GPL储罐半挂运输设备三维设计

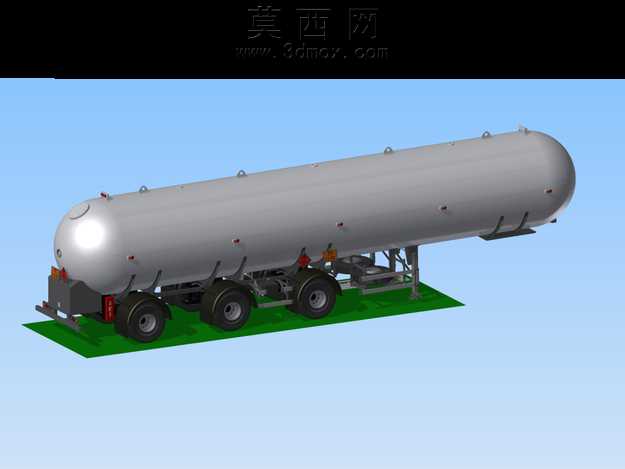

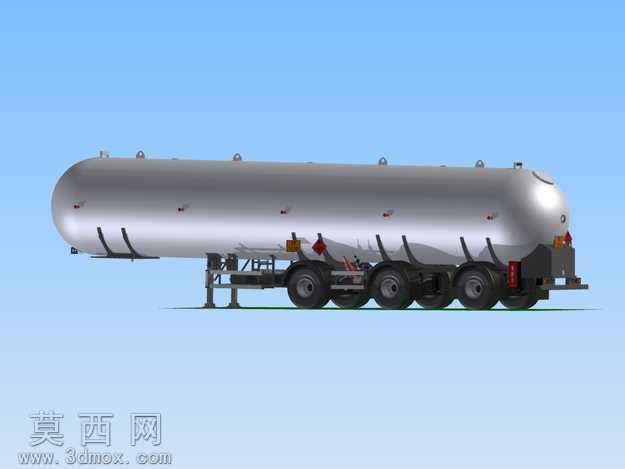

本作品为64立方米GPL储罐半挂运输装备的三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸1:1比例构建，首先从罐体核心结构入手，依据承压储运容器的设计规范，确定卧式椭圆封头的筒体曲率参数、壁厚分布，对罐体表面的人孔支座、吊装吊耳、介质检测接口、安全附件安装位等细节特征逐一进行特征建模，保证每个接口的位置精度与安装尺寸符合行业通用装配要求。行走机构部分按照多轴半挂车的承载标准，完成三轴行走系统的建模，包含车桥、轮毂、轮胎、悬挂支架、罐体支撑鞍座、底部牵引连接结构等部件，对轮胎的胎面花纹、轮毂的螺栓孔位、悬挂的减震结构、尾部的防护装置与标识附件都做了精细化的特征还原，避免结构出现简化失真的问题。材质与渲染阶段，针对罐体的金属承压特性，赋予亚光银灰色金属材质，调整材质的反射粗糙度参数，还原钢制压力容器的真实金属质感，对行走机构的橡胶轮胎设置哑光深黑橡胶材质，车桥、支架等结构件赋予深灰金属漆面材质，尾部安全附件设置醒目的红色警示材质，通过天光环境渲染，呈现出设备在常规户外场景下的真实视觉效果，清晰展现各部件的结构层次与装配关系。设计思路上围绕GPL介质的公路储运需求，优先保障罐体的容积精度与结构合理性，64立方米的有效容积经过筒体长度、直径的参数化校核，兼顾道路运输的外廓尺寸限值，罐体底部的支撑鞍座做了贴合罐体弧度的曲面适配，保证行驶过程中罐体受力均匀，各附属部件的布局充分考虑实际使用中的操作便利性与安全规范，整体模型装配逻辑清晰，各部件无干涉错位，可用于储运装备的结构展示、方案评审以及相关教学演示场景，完整还原了大型承压储运半挂车的结构特征与设计细节。
