车载煤压块作业设备集成结构设计

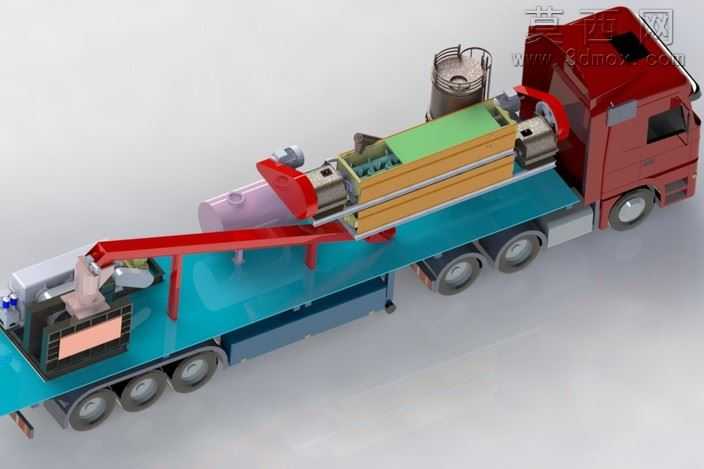

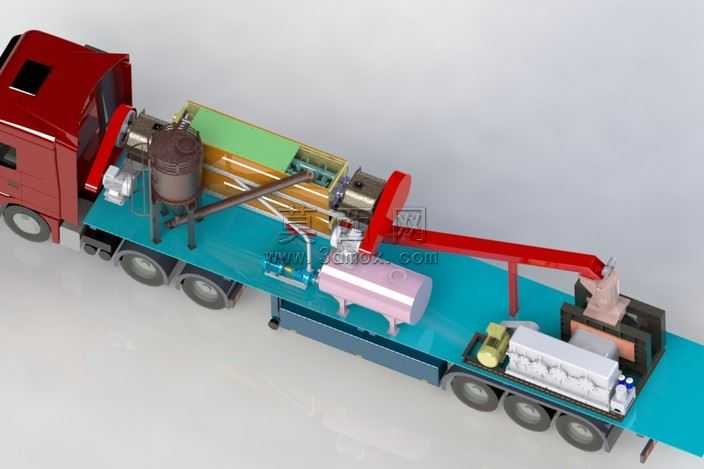

本作品采用三维建模软件完成车载式煤压块作业装备的全参数化设计，整体以重型多轴卡车底盘为承载基座，将煤料上料、输送、压制成型、成品输出的整套作业流程集成于平板货台之上，实现压块作业的机动化部署，无需固定场地即可转场开展生产作业。建模过程中首先完成卡车底盘的结构还原，对车架承重梁、多组轮轴、驾驶室结构进行精准比例复刻，确保底盘承载余量与上部设备的重量分布匹配，避免出现载荷偏移的设计缺陷。上部作业单元的建模遵循功能分区逻辑：车尾端设置进料承接工位，配置带防护围挡的接料料斗，料斗下方衔接倾斜布置的螺旋输送槽，输送槽内部的螺旋叶片、侧边支撑钢架均做实体建模，还原煤料从低位进料口向高位压制腔输送的路径；输送槽末端连接压块主机，主机部分拆分建模了进料腔、多级压辊、成型模腔、出料导槽结构，压辊表面的防滑齿、模腔的成型槽位都做了细节刻画，还原煤料被逐级挤压成型的工作结构；主机旁侧设置立式储料罐，罐体顶部的防护栏、底部的出料控制阀都做了结构还原，用于存储作业所需的粘结辅料，通过管路与压制腔连通实现辅料定量供给。渲染阶段采用写实材质方案：卡车驾驶室与车架采用金属红与哑光灰的车漆材质，还原商用重卡的外观质感；输送槽、设备机架采用亮红色工业防锈漆材质，压块主机的机壳采用哑光工业绿与金属银搭配，区分不同功能模块；储料罐做旧金属材质表现，接料料斗采用耐磨黑橡胶包边材质，各转动轴、连接螺栓采用抛光金属材质，通过材质差异清晰区分各部件的功能属性。设计过程中重点优化了设备的布局合理性，将重量较大的压块主机布置在底盘中心承重区域，输送结构沿底盘纵向排布，储料罐靠近驾驶室侧平衡车尾进料端的重量，避免车辆行驶过程中出现轴荷不均的问题；同时预留了设备的检修操作空间，各模块之间预留足够的维护通道，方便日常作业中的故障排查与部件更换，整套模型结构完整，各部件装配关系清晰，可用于车载移动压块装备的方案展示与结构验证。
