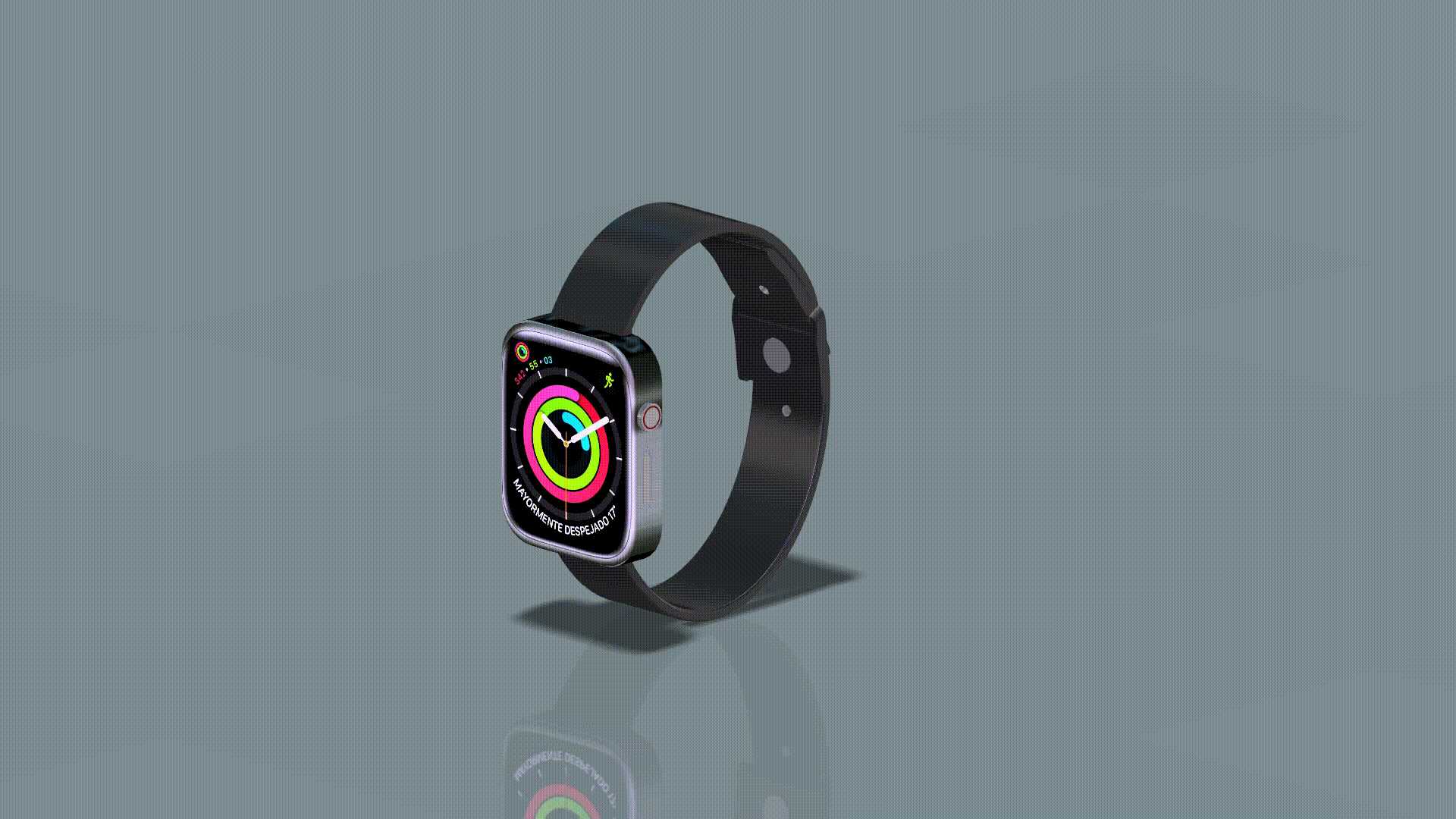

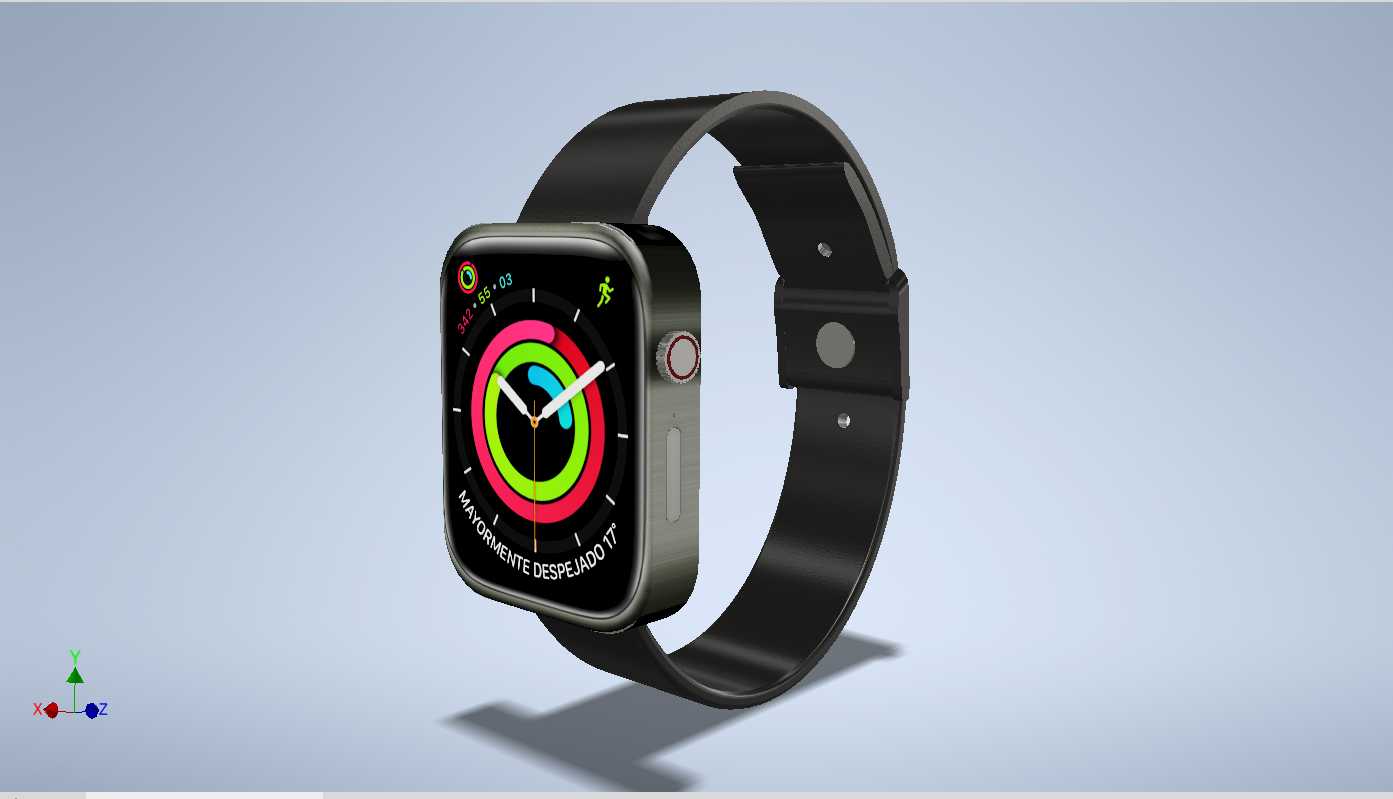

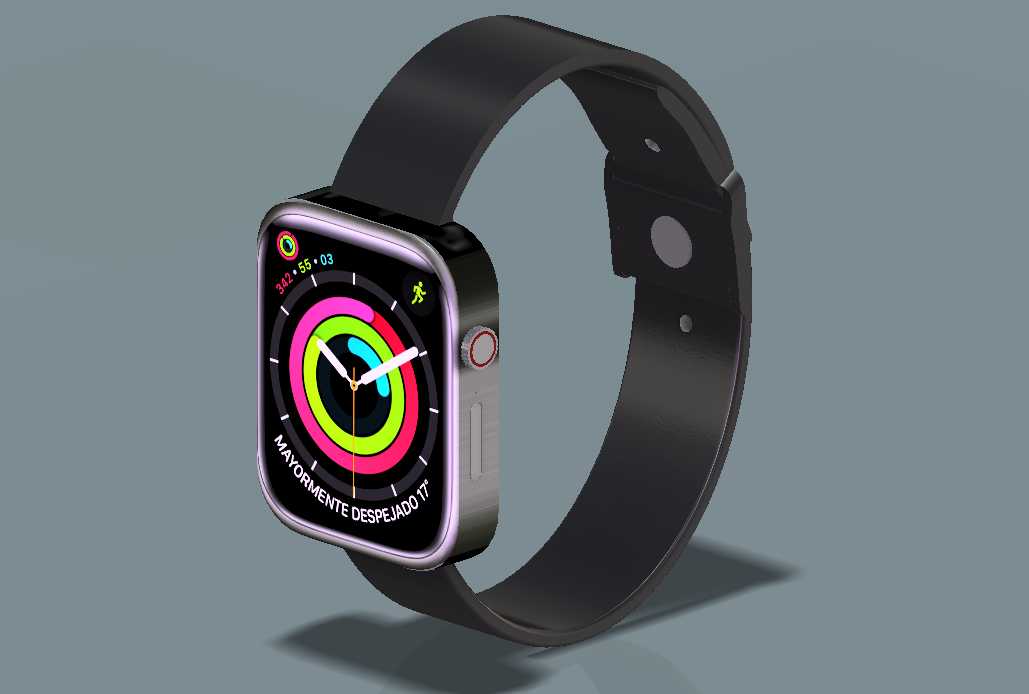

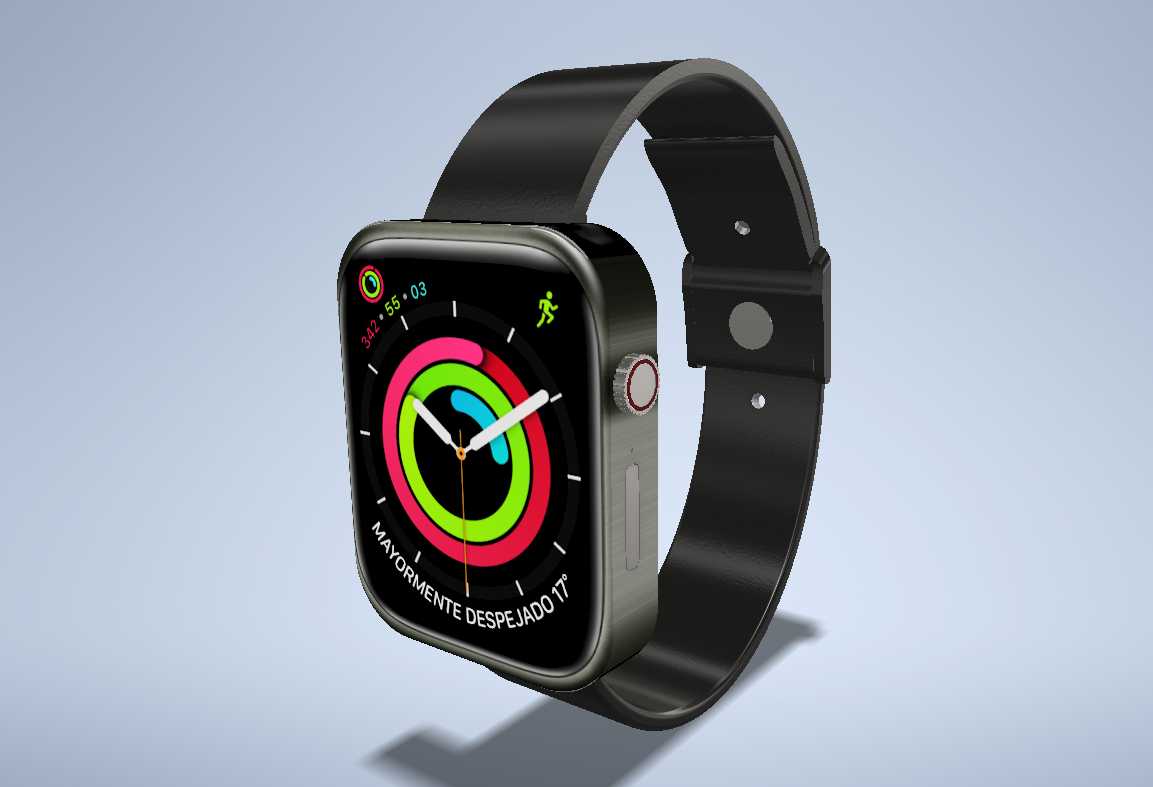

Apple Watch Series 9智能穿戴设备结构设计

　　日常做消费电子结构建模时，这类腕戴智能设备的结构约束比普通手持数码产品多得多，首先要考虑的就是佩戴状态下的人体工学边界，表壳整体采用圆角矩形的弧面过渡设计，四个边角的R角曲率经过反复调整，既避免直角硌腕的问题，也能在有限的表体空间内最大化容纳内部元器件。表体侧面设置的数码表冠与侧边功能按键，凸起高度控制在1.2mm以内，既保证按压、旋转操作的触感反馈，也不会在佩戴时因为凸起过高剐蹭袖口，按键与表壳之间的配合间隙预留0.15mm，兼顾装配公差与日常使用的防尘需求。

　　表带采用软质硅胶材质的分体式结构，与表壳连接的快拆结构做了隐藏式设计，连接耳的位置完全贴合表壳侧边弧度，没有突出的棱角，表带的孔位按照成年人腕围范围做了等距排布，从最小130mm腕围到最大200mm腕围都能适配，表扣采用针扣式结构，扣合后的重叠表带部分做了薄化处理，佩戴时不会出现局部过厚硌手的问题。

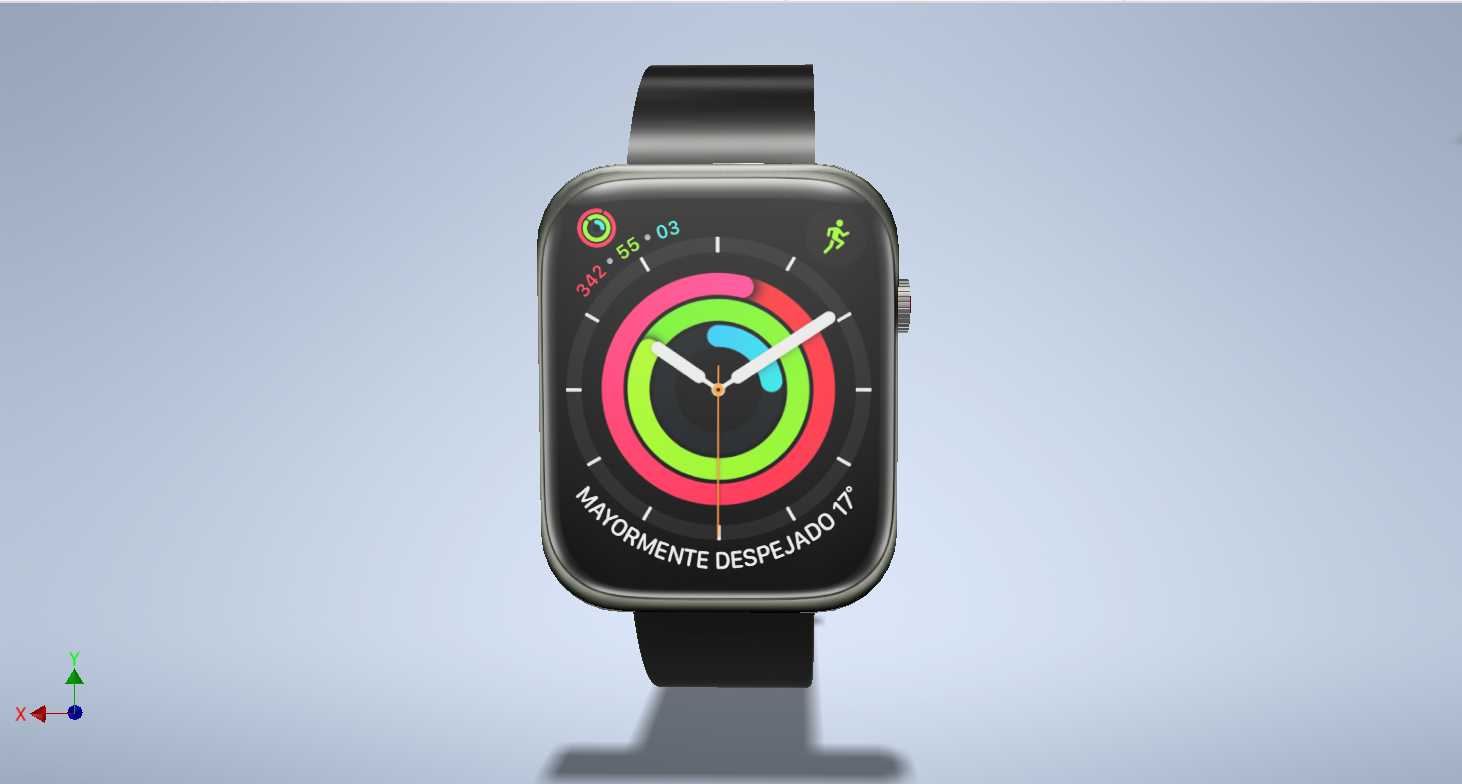

　　屏幕部分采用全贴合的弧面玻璃盖板，玻璃边缘做了2.5D打磨，与表壳的金属中框衔接处做了齐平设计，没有台阶差，既减少日常使用中的积灰问题，也能在滑动操作时获得更顺滑的触感。屏幕下方的内部堆叠空间，按照功能模块做了分层布局，最上层是触控与显示模组，中间层是主板与传感器组件，最下层是电池模块，各模块之间预留0.1mm的缓冲泡棉安装空间，避免日常佩戴中的震动造成元器件接触不良。

　　背面的传感器凸起部分做了弧面收边，佩戴时能够贴合手腕皮肤，保证心率、血氧等光学传感器的检测精度，凸起高度控制在0.8mm，不会因为凸起过高造成佩戴时的异物感，传感器外围的材质采用与皮肤接触友好的哑光处理，减少长期佩戴的过敏风险。

　　从实际应用场景来看，这类智能穿戴设备需要兼顾日常通勤、运动健身、轻度防水等多场景使用需求，所以在结构设计时，表壳的拼接处都预留了密封胶圈的安装槽位，能够满足日常洗手、出汗场景下的防水要求，不需要额外的防水盖结构，保证外观的整体性。表壳的金属中框采用轻量化的合金材质，整体表体重量控制在30g左右，长时间佩戴也不会给手腕造成明显的负重感。

　　建模过程中，所有的外观曲面都做了G2连续处理，保证曲面过渡的顺滑度，没有明显的折痕与凹凸，各个部件的装配关系都按照实际生产的公差要求做了配合间隙预留，比如玻璃盖板与中框的配合预留0.1mm的胶水安装位，表带与连接耳的转动配合预留0.2mm的间隙，保证表带转动时的顺畅度，不会出现卡滞的问题。侧边的数码表冠做了滚花纹理设计，纹理的深度控制在0.2mm，旋转时能够提供足够的摩擦力，同时不会因为纹理过深积攒污垢。

　　很多新手建模时容易忽略佩戴状态下的重心问题，这款表的内部元器件布局特意将重量较大的电池模块放在靠近手腕的一侧，让整体重心偏向皮肤侧，佩戴时不会出现表体往外翻的情况，贴合度更好。另外，表体的四个边角做了加厚处理，提升日常跌落时的抗冲击能力，边角内部预留了缓冲结构的安装空间，跌落时能够吸收部分冲击力，保护屏幕与内部元器件。

　　从结构设计的角度来说，这类腕戴设备的设计难点在于在极小的空间内平衡功能、外观与佩戴舒适度三者的关系，不能为了堆功能盲目增加表体厚度，也不能为了外观轻薄牺牲结构强度与电池容量，这款模型的整体厚度控制在10.7mm，既容纳了所有的功能传感器与足够容量的电池，也保证了外观的精致感，不会显得过于厚重。表带的弧度设计也参考了人体手腕的自然曲率，佩戴时表带能够自然贴合手腕曲线，不会出现局部翘起的情况，运动时也能保持稳定，不会因为手臂晃动造成表体移位影响传感器检测精度。
