教学用异形槽型卡接式五金结构件

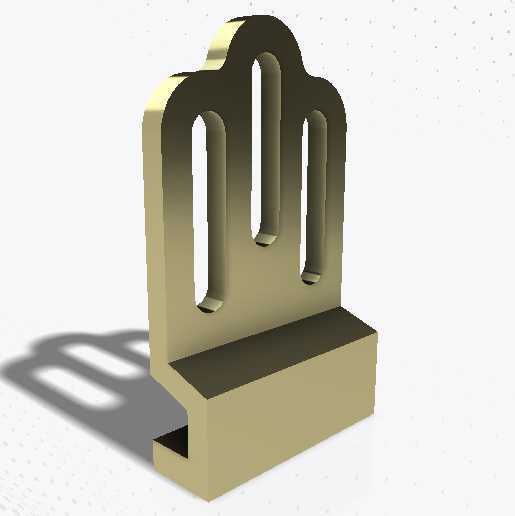

　　从实际使用场景来看，在教学场景中，该构件可以作为基础建模练习的对标实物，学习者可以通过测绘该构件的各段尺寸，练习从二维草图到三维实体的全流程建模，掌握对称结构建模、圆角过渡处理、安装卡脚结构设计的基础要点；在实际工业装配场景中，该构件底部的钩状卡脚可以直接卡入厚度1.5-2mm的冷轧钢板翻边、铝型材槽口内，不需要额外螺丝固定，上部的三道平行长槽可以穿过束线带固定线缆，也可以插入薄型绝缘隔板实现柜体内部的空间分隔，上部的云形外轮廓做了大圆角过渡，不会划伤线缆绝缘层或者操作人员的手部，适配需要经常拆装调整的实训设备、低压电控柜内部的辅助固定场景。这款异形槽型卡接结构件，最初的设计定位是面向工业设计基础教学的实操演示构件，核心作用是帮助入门学习者理解实体建模中拉伸、切除、卡接结构配合、平面连续性处理的核心逻辑，同时也可作为小型电气柜体内部的线缆理线固定座、轻型板材的侧向卡接支撑件使用，适配低压配电、教学实训台搭建、小型桌面设备组装等多个场景。设计思路上，没有采用常规的直角方块结构，而是将上部轮廓做了三段圆弧过渡的云形造型，一方面是在教学演示中可以让学习者练习样条曲线、圆弧相切的草图约束技巧，另一方面圆弧过渡的结构相比直角结构，在受到侧向冲击力时应力分布更均匀，不会在直角根部出现应力集中断裂的问题，构件的整体壁厚做了等厚处理，所有位置的壁厚保持在2.5mm，不管是采用3D打印做教学样件，还是采用冲压工艺做批量五金件，都能保证成型后的结构强度均匀，不会出现局部壁厚过薄导致的变形、或者壁厚过厚导致的材料浪费。

　　三道平行的长槽采用了两端半圆的长圆形结构，槽宽统一为6mm，刚好适配常规的5mm宽度束线带穿过，槽的边缘做了0.5mm的倒角处理，避免束线带拉紧时被锐边割断裂，槽与槽之间的筋位宽度保持在8mm，保证束线带拉紧时筋位有足够的强度不会出现弯折变形。底部的卡接钩结构做了15度的导入斜角，安装时只需要对准安装位的槽口或者板材边缘向下按压，就可以依靠斜角的导向滑入卡接位，卡接钩的咬合深度为3mm，卡入后可以承受50N的垂直拉脱力，满足固定轻型线缆、薄隔板的承重需求，不会因为设备运输过程中的振动出现松脱。

　　尺寸边界上，构件整体高度为48mm，整体宽度为42mm，底部基座的深度为22mm，安装时需要预留的最小安装空间为宽度45mm、高度50mm、深度25mm，卡接位对应的板材厚度适配范围为1.2-2.2mm，如果是卡入铝型材槽口，适配欧标2020铝型材的侧槽尺寸，不需要额外的转接件就可以直接固定。建模过程中需要注意，上部的外轮廓圆弧要保证和侧边的竖直面做相切约束，避免出现硬棱，所有的内侧转角都做了R1的圆角过渡，避免冲压成型时出现应力开裂，3D打印制作样件时不需要添加支撑，所有结构都是自支撑的角度，打印完成后只需要去除底部的少量支撑就可以直接使用。

　　在实际教学应用中，这款构件可以延伸出多个练习点，比如修改槽的数量、调整卡脚的咬合深度适配不同厚度的板材、更改外轮廓的造型做衍生设计，帮助学习者快速掌握结构设计中“功能优先、工艺适配、安装便捷”的核心原则，避免只追求外观造型忽略实际装配需求的设计误区。作为工业辅助固定件使用时，该构件的金属材质版本可以采用镀锌钢板冲压制作，表面做钝化处理，具备基础的防锈能力，适合在室内电控柜、实训设备内部使用，塑料版本可以采用ABS或者尼龙材质3D打印制作，绝缘性能良好，不会对柜内的低压线路造成短路风险。
