150kVA油浸式配电变压器结构设计

　　在城乡10kV配电网建设、工矿企业内部供电、偏远区域临时用电组网等场景中，油浸式配电变压器是承担电压转换、电能分配核心功能的关键设备，本次呈现的150kVA容量变压器结构，完全围绕户外露天长期运行的实际工况展开设计还原。从设备实际用途来看，该容量规格的变压器主要覆盖小型村落集中供电、中小型加工厂区配电、商业综合体分区域供电等场景，能够将10kV高压输电线缆的电压降至380/220V民用与工业通用电压等级，满足末端用电设备的电压接入要求，额定容量下可承载约120kW的持续有功负载，适配多数中小型供配电节点的负载需求。

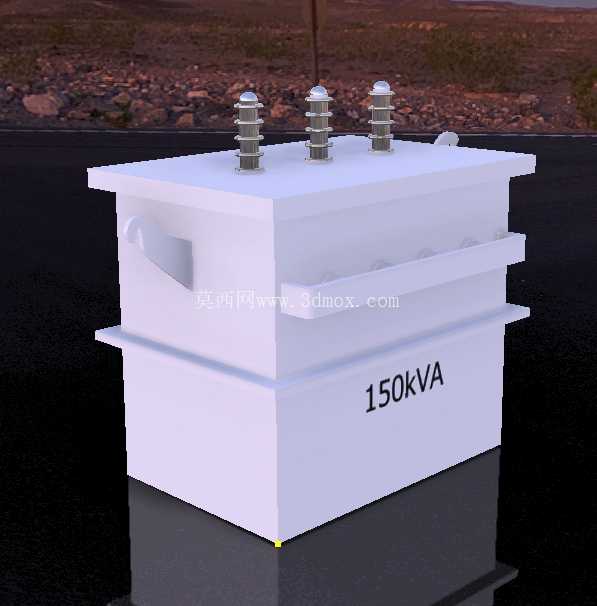

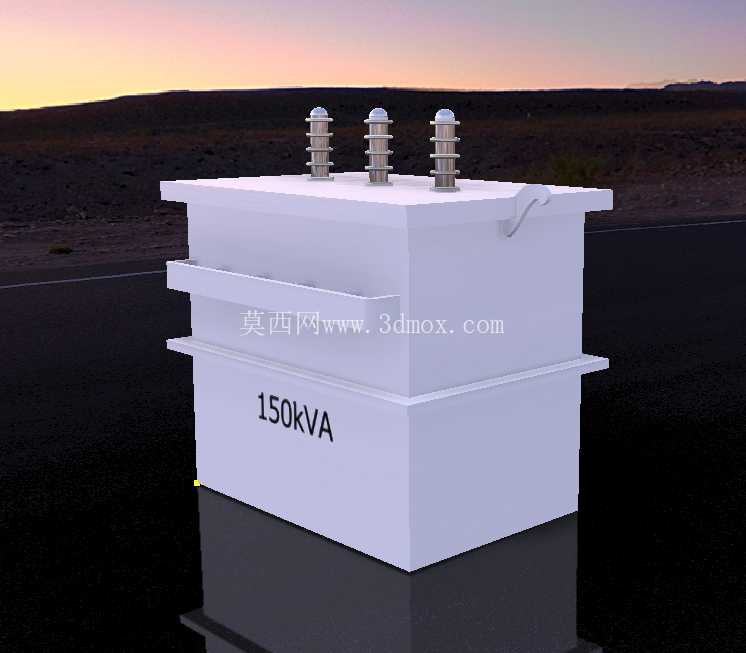

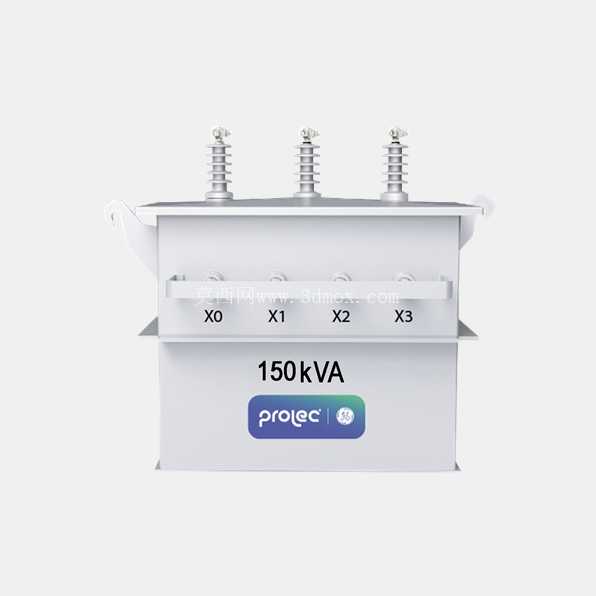

　　在产品功能特性的还原上，模型完整复现了油浸式变压器的核心结构逻辑：顶部的三个高压套管采用瓷质绝缘结构设计，套管内部预留高压引线穿装通道，外部的伞裙结构能够在雨天拉长爬电距离，避免户外高湿环境下出现沿面放电问题；箱体采用上下分段式焊接结构，下段为油箱主体，内部可容纳变压器油，实现绕组与铁芯的绝缘、散热双重功能，上段为箱盖结构，与油箱之间通过密封胶条实现法兰压紧密封，避免长期户外运行过程中雨水渗入、变压器油渗漏的问题；箱体侧面预留的散热结构能够增大与空气的接触面积，在自然风冷条件下即可将绕组运行产生的热量及时散出，保障设备在额定负载下的温升控制在绝缘材料允许范围内；箱体侧面焊接的吊装挂耳，能够满足设备整体吊装、转运、就位安装的受力需求，挂耳位置经过重心校核，吊装过程中可保持设备平稳，避免出现倾斜导致内部构件移位。

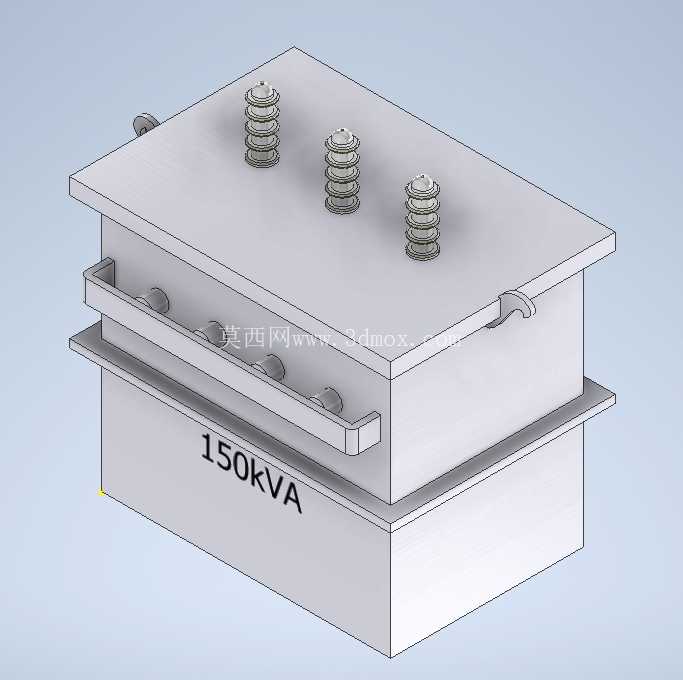

　　设计思路上，整个模型严格遵循配电变压器的实际结构比例进行搭建，没有做多余的艺术化修改：箱体的焊缝位置、套管的安装间距、箱沿的螺栓排布都参考了实际量产产品的结构规范，高压套管的中心距满足10kV电压等级的电气安全距离要求，避免不同相位高压引线之间出现空气击穿风险；油箱的容积设计匹配150kVA容量的变压器油需求量，既保证油面高度能够完全浸没内部铁芯与绕组，又预留了温度变化导致油体膨胀的缓冲空间，避免高温运行时变压器油从密封位置溢出。

　　从外形尺寸与安装边界来看，该类150kVA油浸式变压器的整体长宽高尺寸适配常规双杆台架式安装、落地式台墩安装的尺寸要求，底部的安装基座预留了与安装支架匹配的固定孔位，安装时不需要额外对支架进行大规模改造；设备顶部的套管高度满足带电部分与接地构件的安全距离要求，安装后高压引线的连接、低压侧出线的排布都有足够的操作空间；箱体侧面的放油阀位置、油位观测结构的设置，都匹配日常运维的操作高度，运维人员站在地面即可完成油位检查、油样采集等常规操作，不需要额外登高作业。

　　在结构细节的处理上，模型还原了箱体表面的防腐涂层结构，户外运行场景下该涂层能够抵御紫外线、雨水、工业腐蚀气体的侵蚀，延长设备的整体使用寿命；箱体上标注的容量标识清晰醒目，方便运维人员在地面即可快速识别设备参数，避免倒闸操作过程中出现设备辨识错误；箱盖与油箱连接的螺栓采用均匀排布方式，压紧过程中能够保证密封胶条受力均匀，不会出现局部密封不严导致的渗漏问题。对于三维建模从业者而言，该模型可作为配电网场景搭建、供配电系统仿真、电力设备结构教学的基础构件，所有结构特征都可直接用于工程演示、结构校核参考，不需要再对核心结构进行大幅度调整即可适配不同的场景使用需求。
