SolidWorks设计的壁挂式电气防护外壳

　　这款壁挂式电气防护外壳，主要面向工业低压配电、小型设备电控集成场景使用，常见于车间设备旁侧壁挂安装、楼宇配电间支路控制、小型自动化设备的电气元件承载场景，核心作用是为内部安装的断路器、继电器、接线端子、小型开关电源等低压电气元件提供物理防护，隔绝车间粉尘、切削液飞溅、意外触碰带来的安全隐患，同时通过规整的壳体结构梳理内部走线，避免线路杂乱带来的运维困扰。

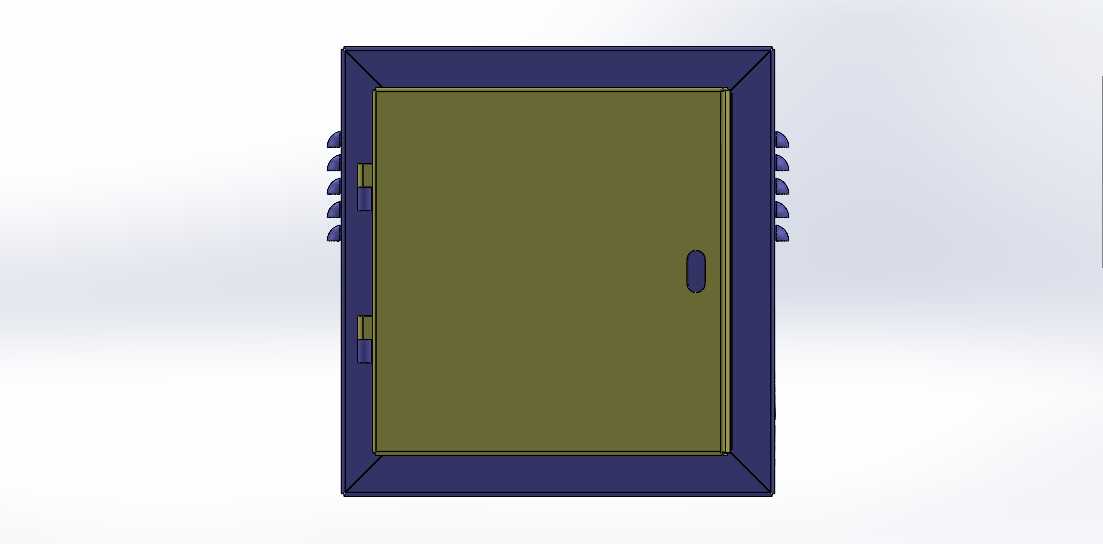

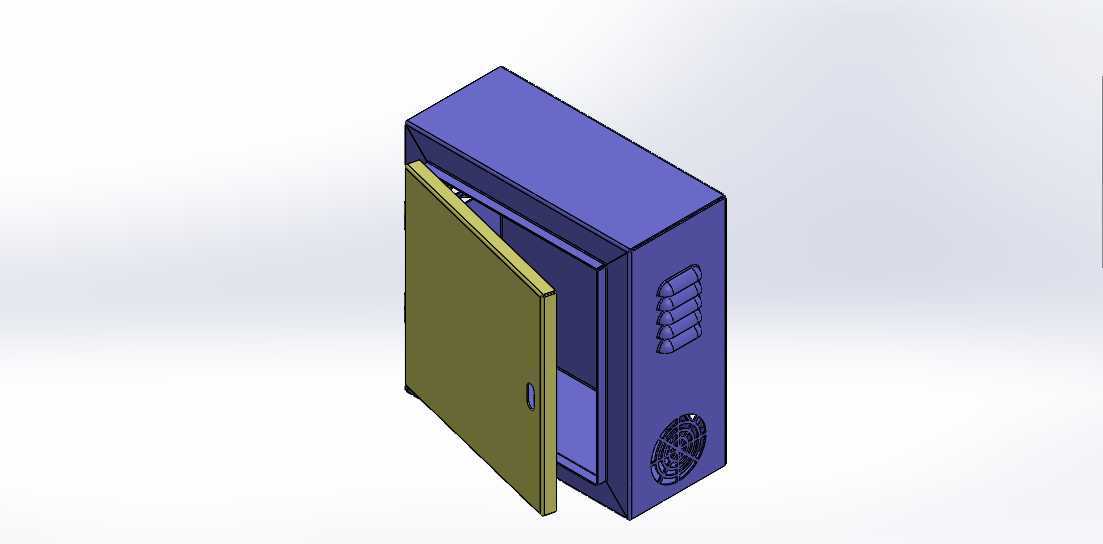

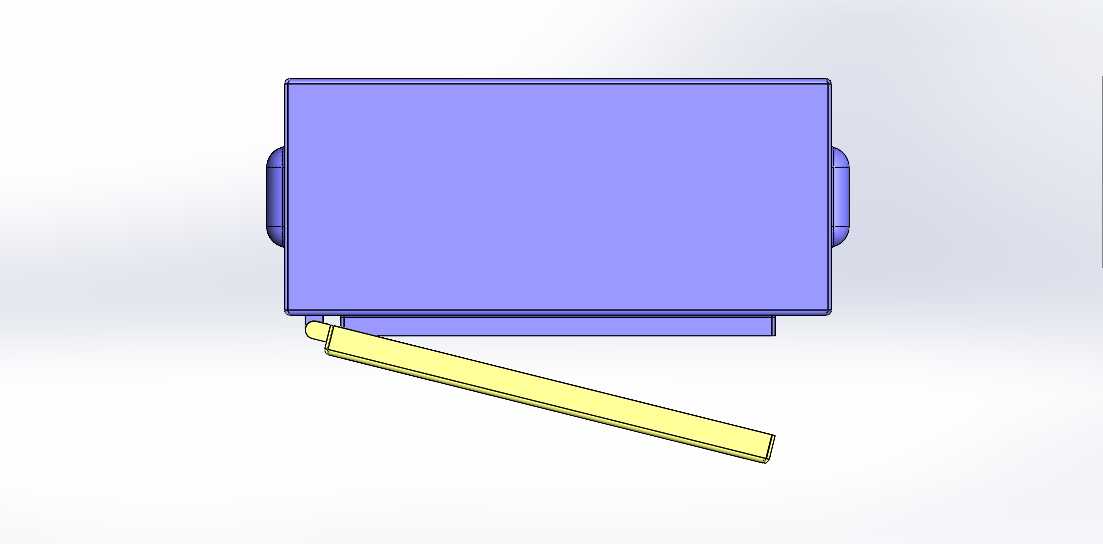

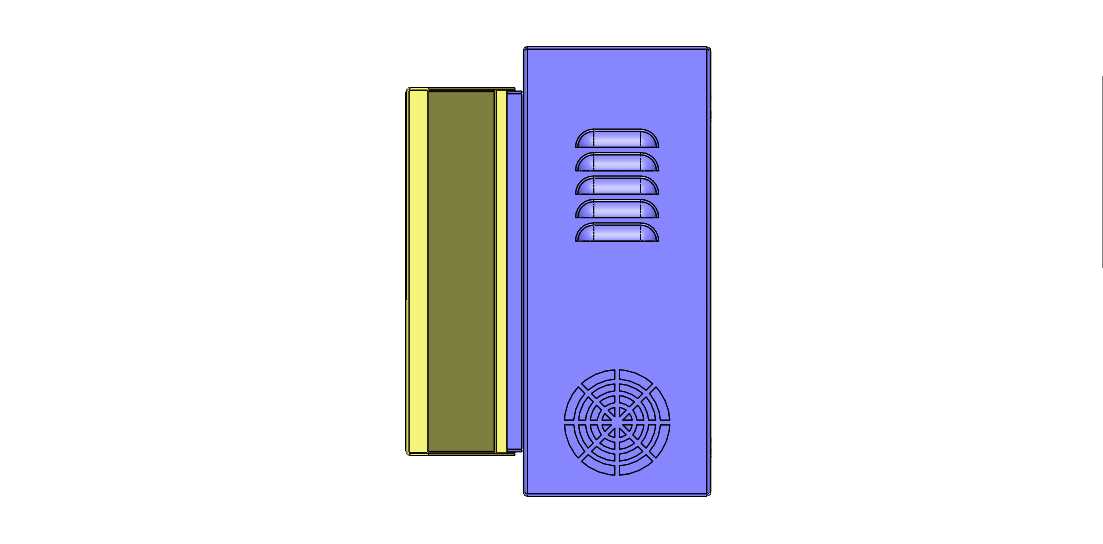

　　从结构设计逻辑来看，整体采用立式长方体壁挂布局，壳体主体与侧开式门板通过侧边铰接结构连接，门板开合角度可满足常规接线、元件更换的操作需求，门板内侧预留了密封胶条的安装槽位，可根据防护等级需求加装密封件，提升壳体的防尘防水能力。壳体右侧侧壁设计了多组并排的通风散热槽，对应内部发热元件的安装区域，可在不打开门板的情况下形成自然对流散热通道，避免内部元件积热导致的寿命衰减；侧壁下部预留了散热风扇的安装位，可根据内部元件总发热功率选配轴流风扇，实现强制风冷，适配更高功率的电控集成需求。

　　壳体背部设计了壁挂安装的固定挂孔，可直接通过膨胀螺栓固定在混凝土墙面或者设备立式支架上，安装时需注意预留门板全开的操作空间，避免周边设备遮挡门板开合路径。壳体内部预留了统一的安装导轨固定位，可兼容标准宽度的DIN导轨安装，适配市面上绝大多数常规低压电气元件的安装尺寸，同时底板预留了多个走线孔位，可根据进出线方向选择敲落对应孔位，方便外部电缆引入壳体内部接线，孔位周边设计了护线套的安装卡槽，可加装橡胶护线套避免电缆外皮被金属切口磨损。

　　在细节设计上，门板上设置了内嵌式的拉手结构，避免外凸拉手在车间通行场景下被意外勾挂，同时门板与壳体的闭合位置预留了锁具安装位，可加装通用型柜锁，限制非运维人员随意打开壳体触碰内部带电元件，提升用电安全性。壳体的折边位置均做了圆角过渡处理，避免加工、安装、运维过程中锋利的钣金切口划伤操作人员，所有拼接位置的折弯公差控制在常规钣金加工的合理范围内，可保证门板闭合后缝隙均匀，无明显错位。

　　设计过程中充分考虑了常规钣金加工的工艺可行性，所有折弯角度均为标准90度，无需特殊成型模具即可完成加工，板材选用常规冷轧钢板即可满足结构强度需求，表面可根据使用场景做喷塑处理，提升抗腐蚀能力。安装边界方面，壳体壁挂安装时需保证背部与墙面贴合平整，避免安装应力导致壳体变形影响门板开合，进出线位置需根据电缆直径选择合适的护线套，保证开孔位置的密封性能，散热风扇安装位需与内部发热元件的位置对应，保证风冷气流可以直接带走元件工作产生的热量，避免出现散热死角。

　　这类小型电气外壳在实际工业场景中应用十分广泛，相比大型落地式配电柜，它的占用空间更小，安装位置灵活，可就近布置在被控设备旁边，缩短控制线路的走线长度，降低线路压降与布线成本，同时规整的外观也能让现场电控布局更加整洁，方便日常运维巡检时快速识别对应控制回路。设计时也充分考虑了不同场景的适配性，预留的多个扩展安装位可根据实际使用需求加装不同的配件，无需对壳体主体进行二次加工即可满足多数小型电控系统的集成需求。
