EVC500高压直流接触器三维结构设计

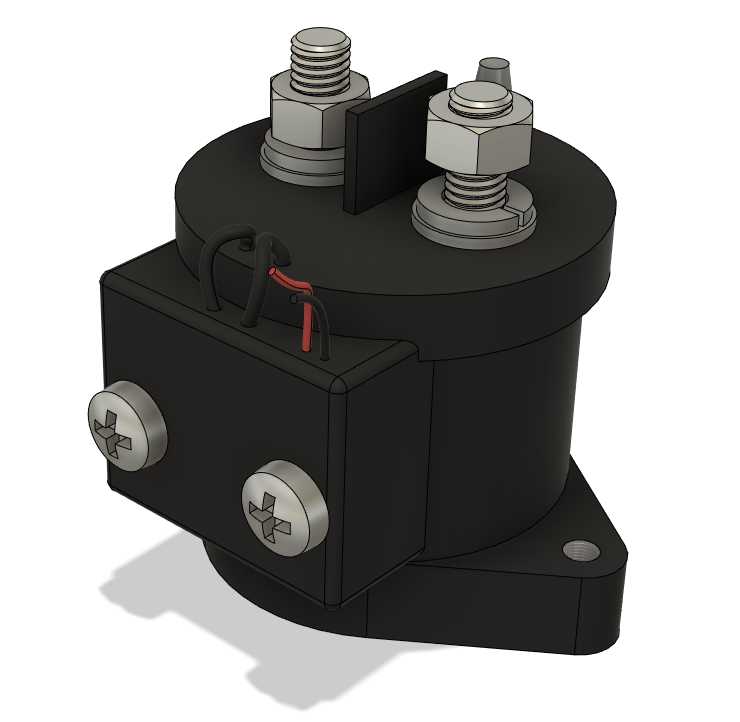

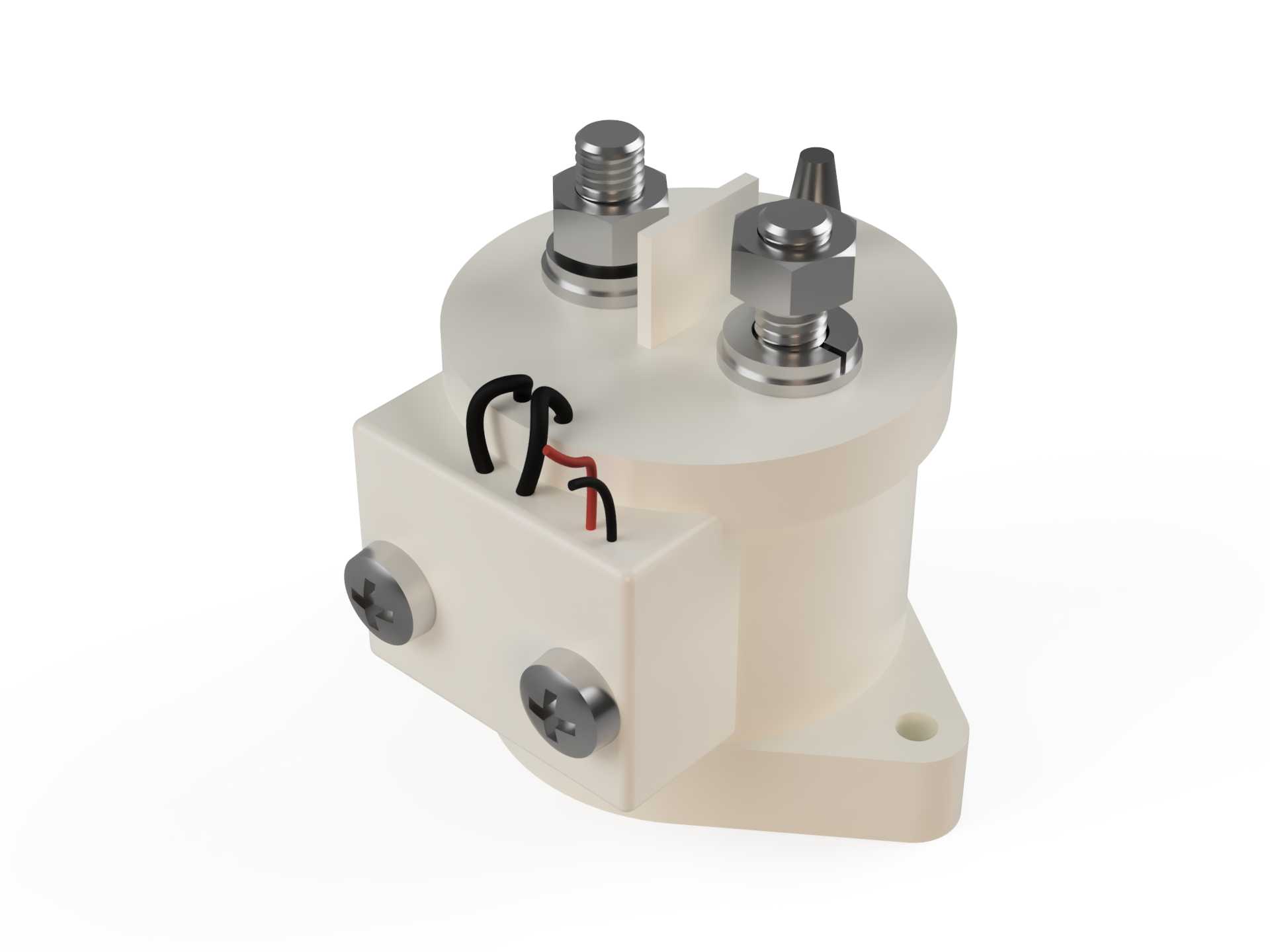

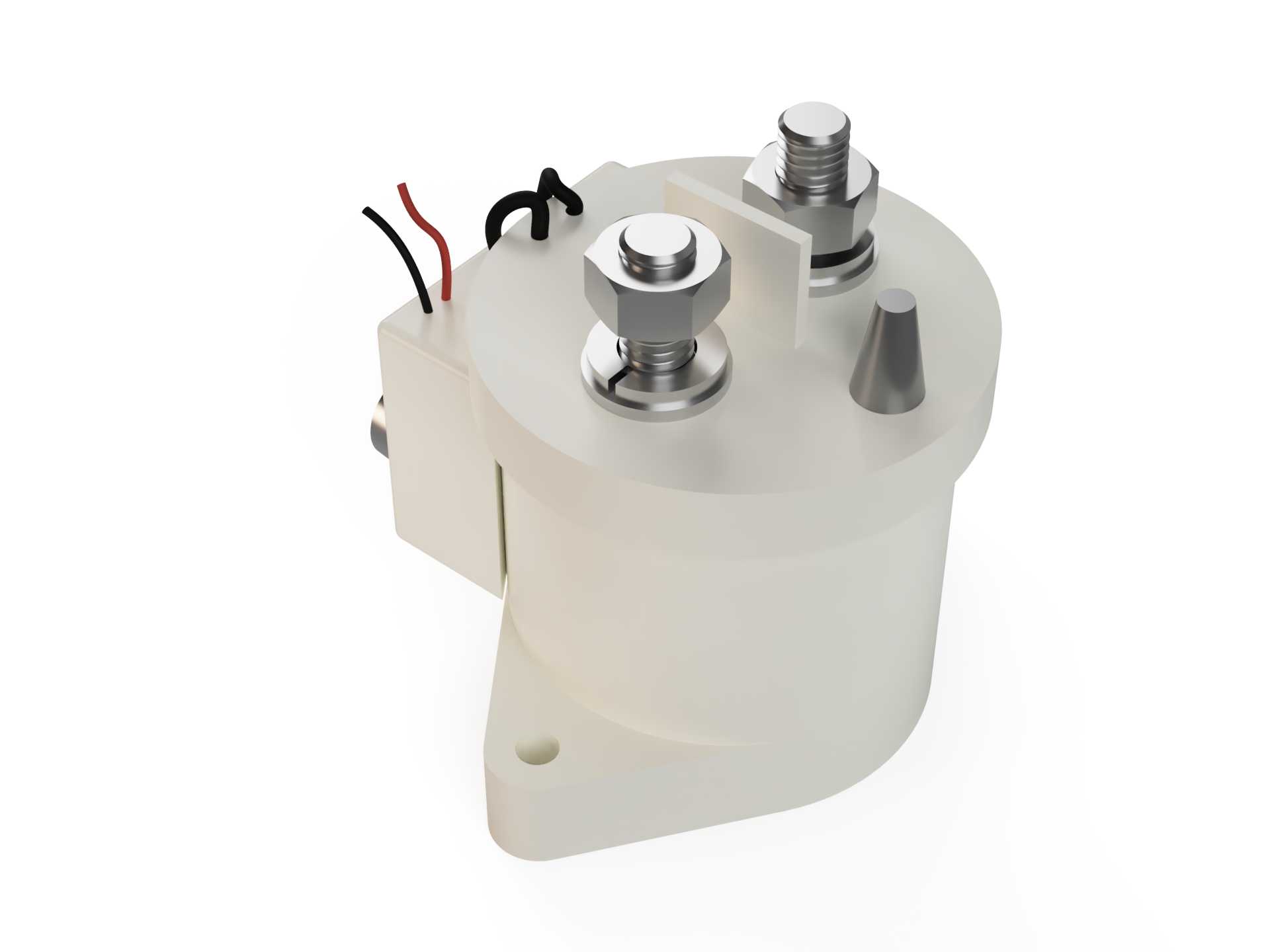

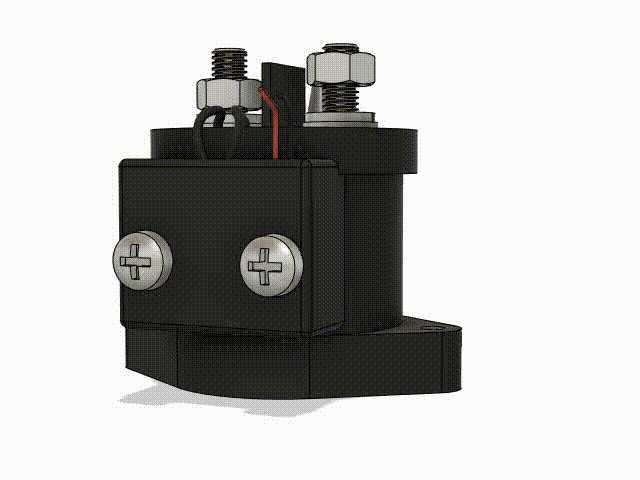

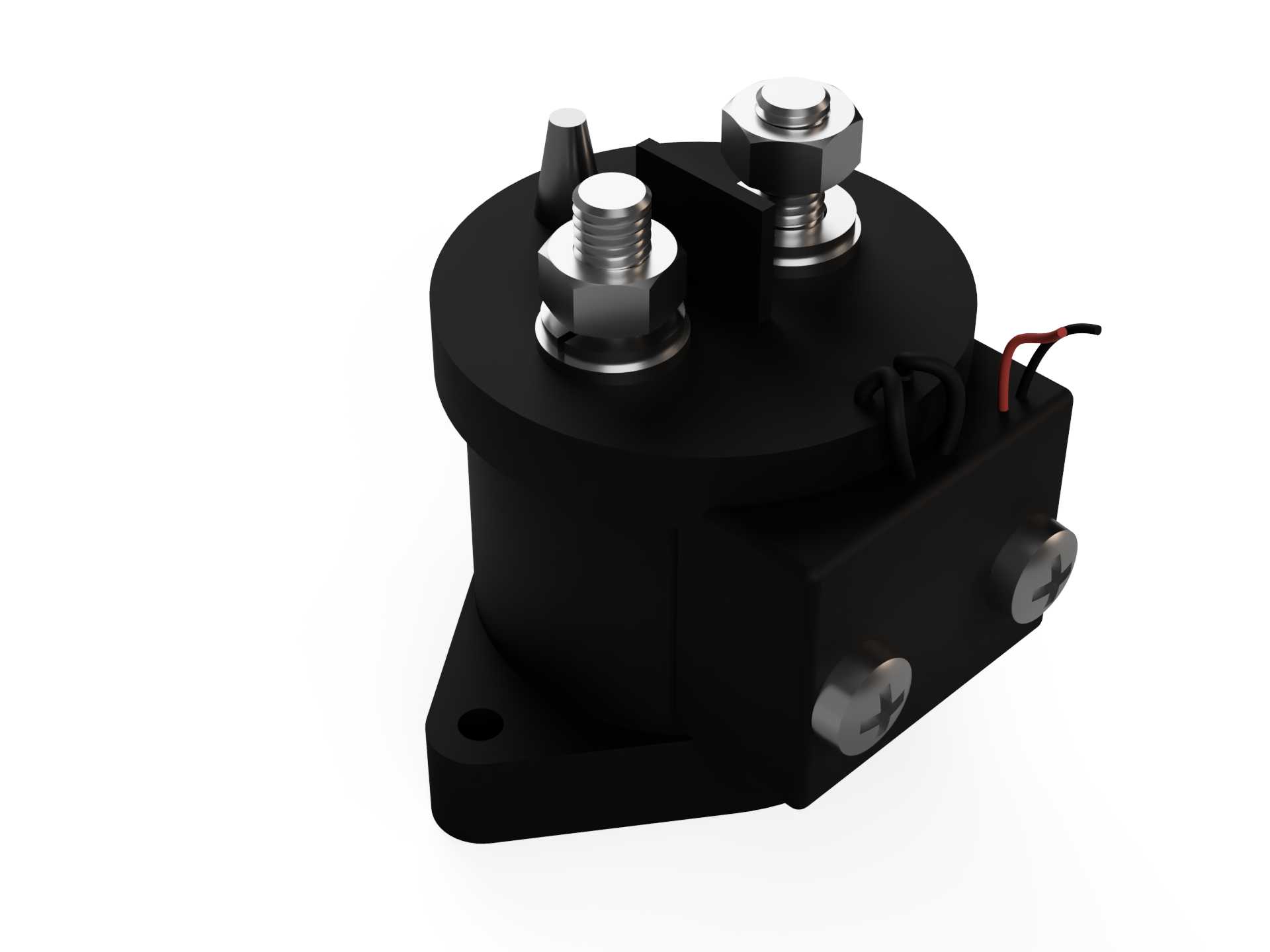

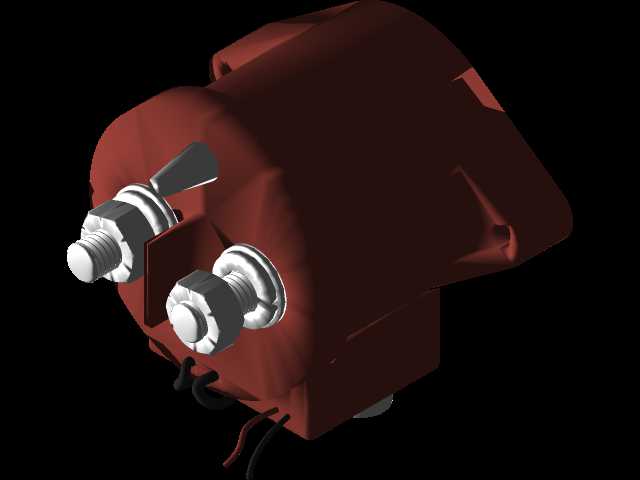

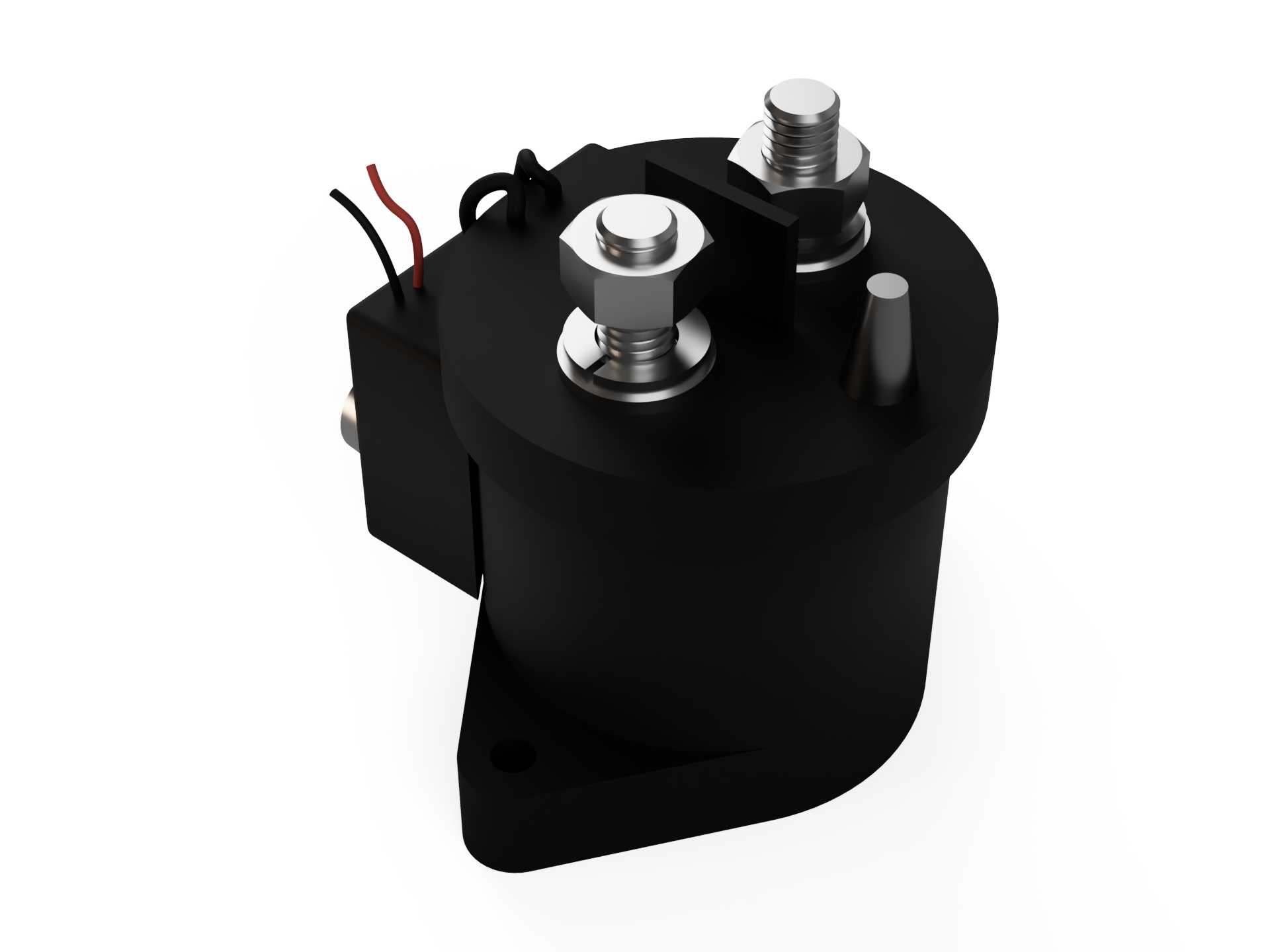

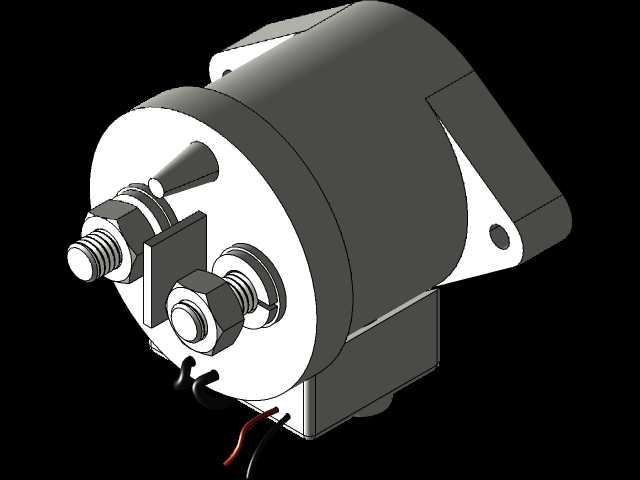

　　这款高压直流控制元件的三维结构设计，核心围绕车载高压配电、储能系统直流回路通断的实际工况展开，在新能源商用车高压配电盒、储能电站直流侧分断回路、工业大功率直流电源控制场景中，这类元件承担着负载接通与分断的核心功能，需要在毫秒级时间内完成大电流回路的通断动作，同时要耐受长期车载振动、温度交变、潮湿盐雾等复杂环境的考验。从结构设计逻辑来看，整体采用密封式圆柱主体搭配侧置安装底座的布局，主体腔体内部容纳电磁驱动机构、动静触头组件、灭弧结构，顶部伸出的两个大直径接线柱采用外螺纹设计，适配不同规格的铜排接线端子，接线柱根部设计有凸台定位结构，可避免接线时端子转动导致的内部结构受力偏移，同时能配合密封圈实现接线部位的防尘防水密封。

　　侧置的安装底座上预留了两个沉头安装孔，安装孔的位置公差控制在±0.1mm范围内，可直接适配行业通用的安装支架孔位，安装时不需要额外制作转接板，底座与主体腔体之间采用卡扣加密封胶的连接方式，既保证了腔体的密封等级，也能在后期维护时快速拆解更换内部易损件。主体侧面预留的两个小尺寸接线端子为控制回路接线端，端子采用防呆设计，不同极性的端子尺寸存在细微差异，可避免现场接线时出现正负极接反的问题，端子外部设计有防护凸缘，能防止接线后导线拉扯导致的端子脱落。

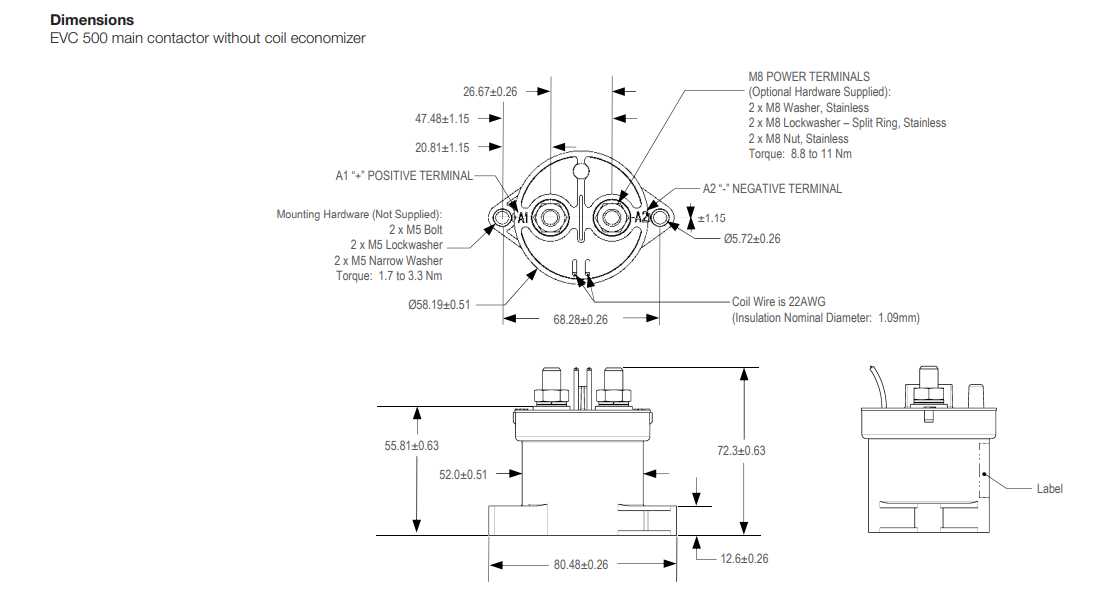

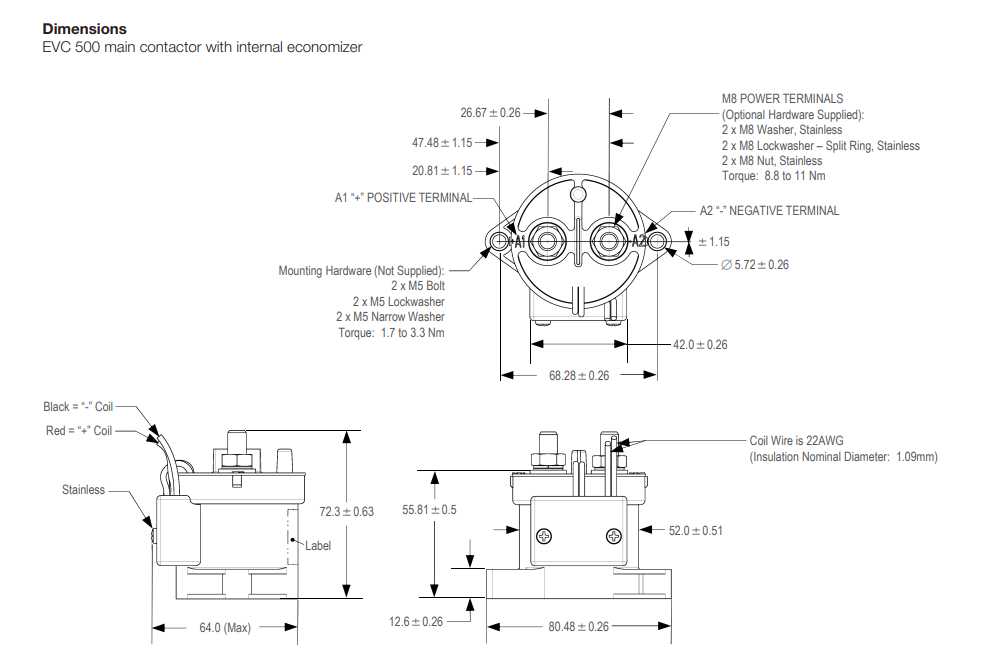

　　从安装边界尺寸来看，主体圆柱直径控制在65mm范围内，整体高度不含接线柱为52mm，含接线柱总高度为78mm，安装底座突出主体侧面的长度为22mm，安装后整体占用的空间尺寸紧凑，可适配空间受限的高压配电舱内部布局，接线柱的中心距为38mm，符合大电流铜排的安全爬电距离要求，控制端子与主功率接线柱之间的隔离距离达到12mm，满足高压回路的电气间隙安全规范。在功能特性设计上，这款元件的电磁驱动机构采用节能线圈设计，吸合阶段采用高电压驱动保证触头快速闭合，闭合后自动切换为低电压维持，可大幅降低长期工作时的线圈发热量，避免腔体内部温度过高导致的绝缘件老化加速；触头部分采用银合金材质，具备优异的抗熔焊性能，在分断额定电流时产生的电弧可通过腔体内部的灭弧栅快速切割熄灭，避免电弧长期灼烧触头导致的接触电阻升高。

　　建模过程中对所有配合面的公差进行了严格定义，主体腔体与上盖的配合面采用止口结构，止口的配合间隙控制在0.05mm以内，可保证密封胶填充均匀，不会出现密封薄弱点；内部动触头的行程设计为3.2mm，超程为0.8mm，既保证了触头闭合后的接触压力，也能在触头出现正常磨损时仍保持可靠接触。针对车载应用场景的振动要求，建模时对内部所有活动部件都设计了防松结构，电磁衔铁的导向杆采用耐磨非金属衬套，可避免长期振动导致的导向杆磨损卡滞，安装底座的沉头孔下方设计有防滑齿结构，安装螺栓打紧后可防止元件在长期振动下出现移位。在三维建模的细节处理上，所有棱角位置都做了R0.5-R1mm的圆角处理，既避免了加工时出现应力集中，也能防止装配过程中锐边划伤操作人员或导线绝缘层；接线柱的螺纹采用标准公制细牙螺纹，螺纹精度控制在6g级，可适配市面上通用的标准接线螺母，不需要定制专用紧固件。
