青铜材质渐开线圆柱传动齿轮三维设计

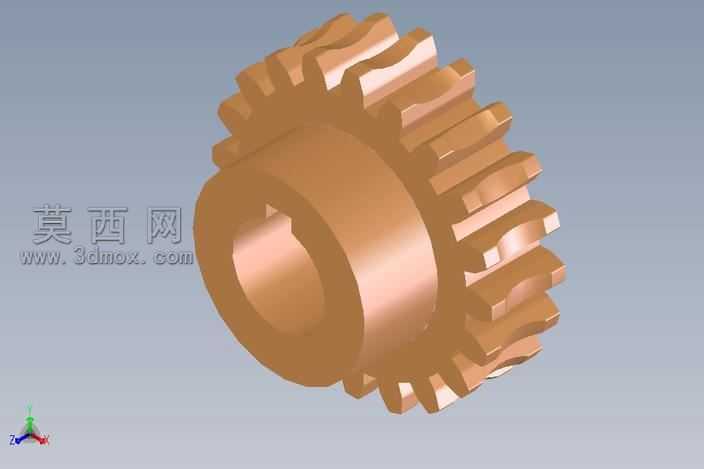

本作品为青铜材质圆柱直齿轮三维建模成果，建模阶段依托SolidWorks平台完成全参数化设计，首先以机械设计手册中渐开线圆柱齿轮的齿廓生成规范为基准，通过方程式驱动的曲线功能精准绘制渐开线齿形轮廓，严格控制齿距、齿顶高、齿根高、压力角等核心参数的公差范围，确保齿形啮合精度符合通用机械传动的设计要求。建模过程中优先完成齿轮基体的回转特征构建，以齿轮中心轴线为基准，先绘制带键槽的内孔截面草图，通过凸台拉伸生成轮毂主体结构，再通过圆周阵列命令完成全部轮齿的特征排布，每一个轮齿的特征都与基体完全合并，避免出现建模缝隙、重叠面等拓扑错误，保证模型的几何完整性。材质设置阶段针对青铜合金的物理特性进行参数调整，在材质编辑器中赋予模型锡青铜的基础材质属性，调整漫反射颜色为青铜特有的暖棕金属色调，适度提高金属度参数至0.85，控制粗糙度参数在0.2-0.3区间，还原青铜材质半哑光的金属质感，同时添加极细微的表面颗粒纹理，模拟铸造青铜零件的真实表面肌理，避免材质呈现过于光滑的塑料感。渲染阶段采用工作室三点布光方案，主光源从齿轮斜上方45度角投射，打出轮齿的立体明暗层次，辅助光源从侧方补光消除齿根位置的死黑阴影，轮廓光从后方勾勒齿轮的边缘轮廓，突出轮齿的结构形态，背景选用低饱和度的浅灰色调，让青铜齿轮的金属质感得到充分凸显。结构设计上，内孔采用标准平键槽结构，可与对应规格的传动轴实现周向固定，轮毂部分设置合理的轴向厚度，保证齿轮安装后的结构稳定性，轮齿部分做了微小的齿顶倒角处理，既符合实际加工的工艺要求，也能减少齿轮啮合传动时的边缘应力集中，提升零件的实际使用寿命。整个建模过程完全遵循机械加工的工艺逻辑，所有特征的构建顺序都与实际零件的车削、滚齿、插键槽等加工工序相对应，模型可直接用于装配验证、工程图导出、3D打印样件制作或者运动仿真分析，能够直观展示青铜齿轮的结构形态与材质特征，为机械传动系统的设计验证提供精准的三维数字模型支撑。
