工业静电除尘器钢结构框架三维设计

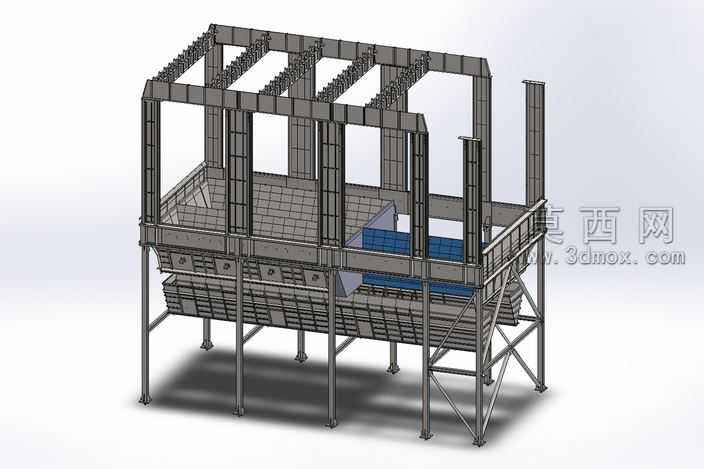

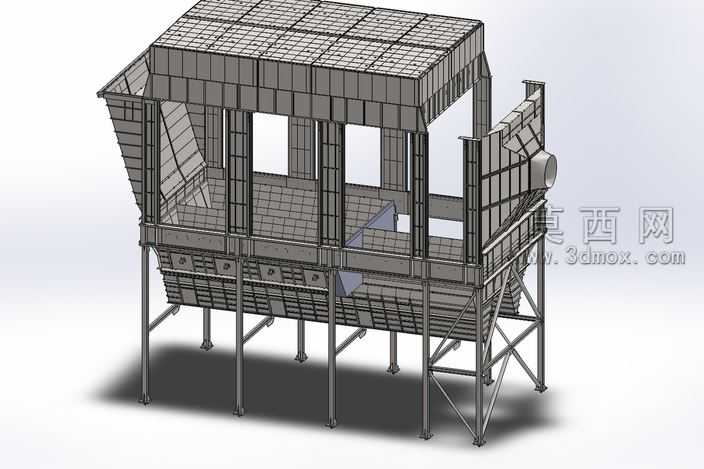

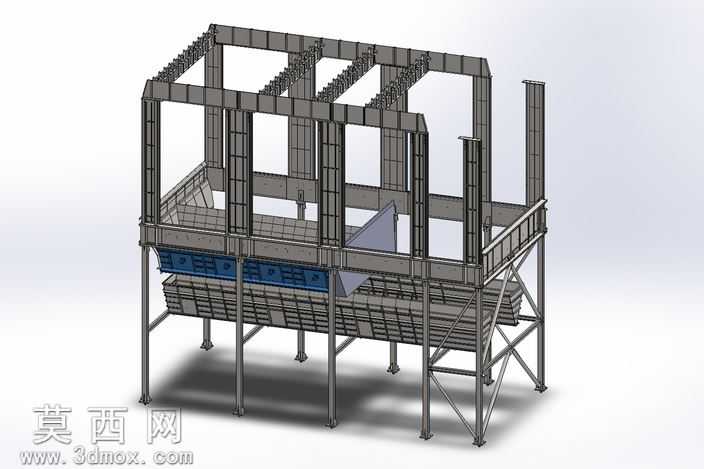

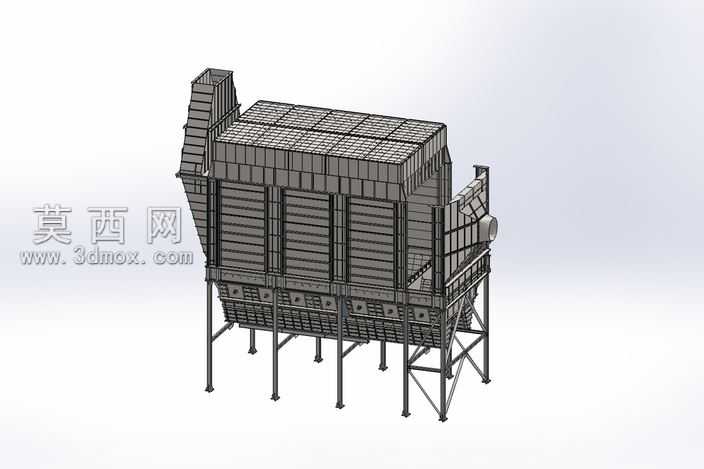

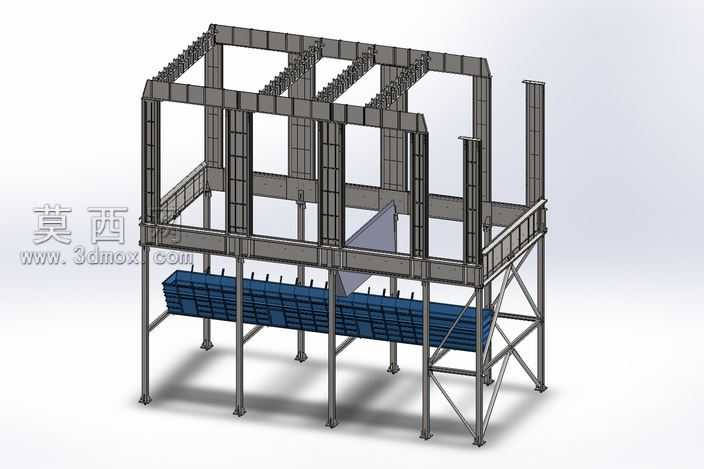

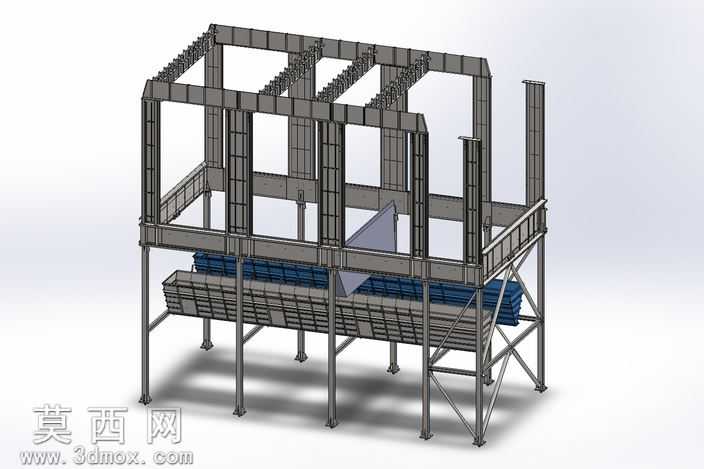

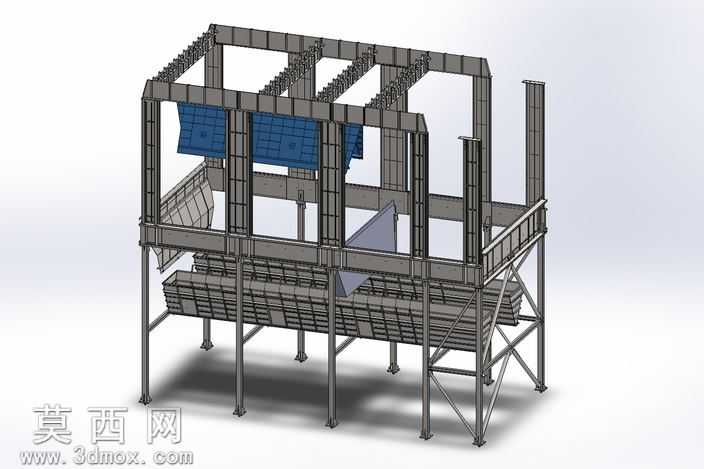

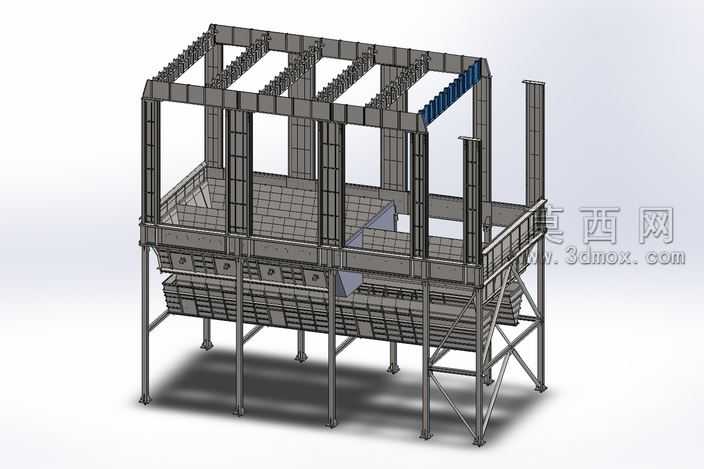

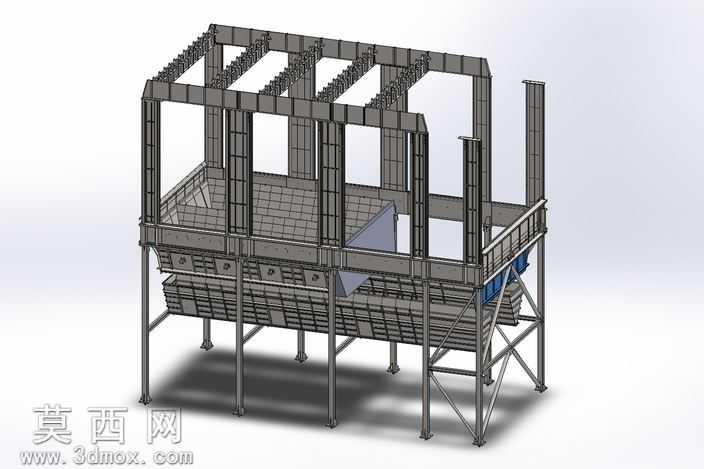

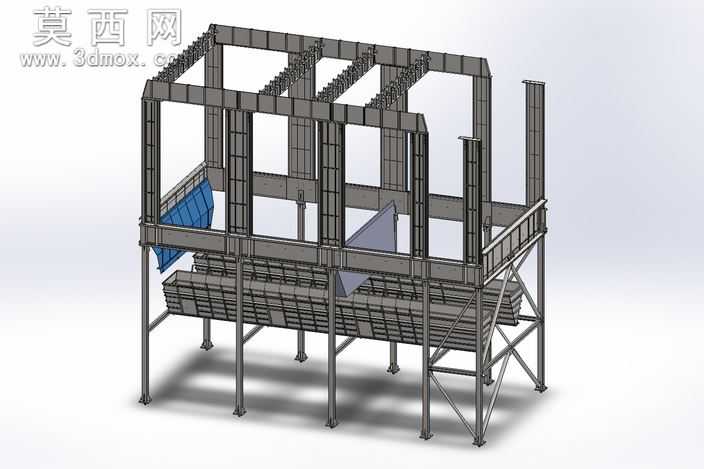

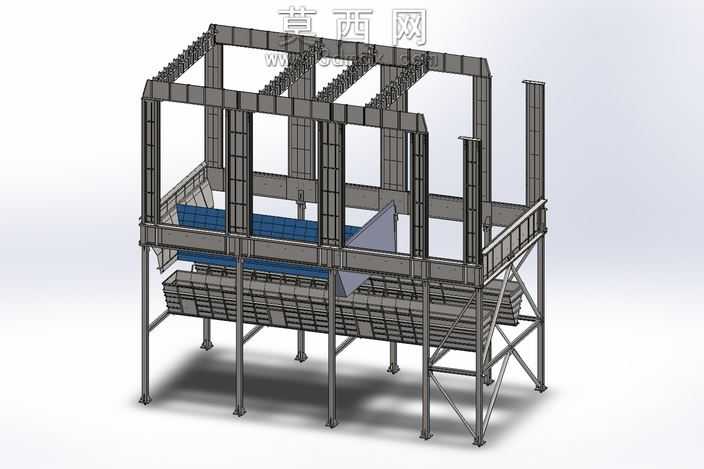

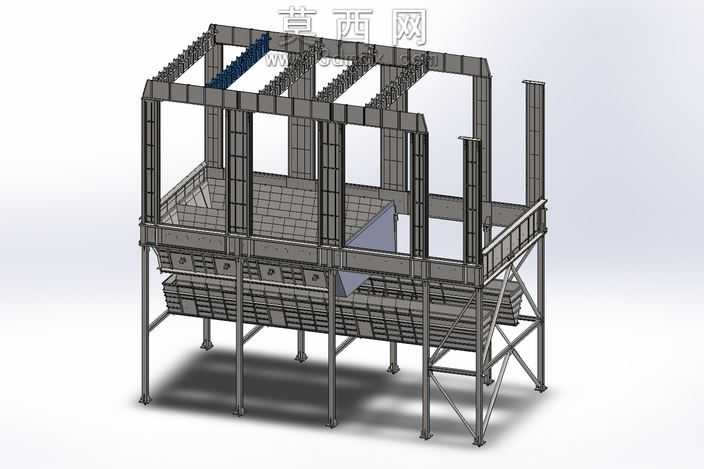

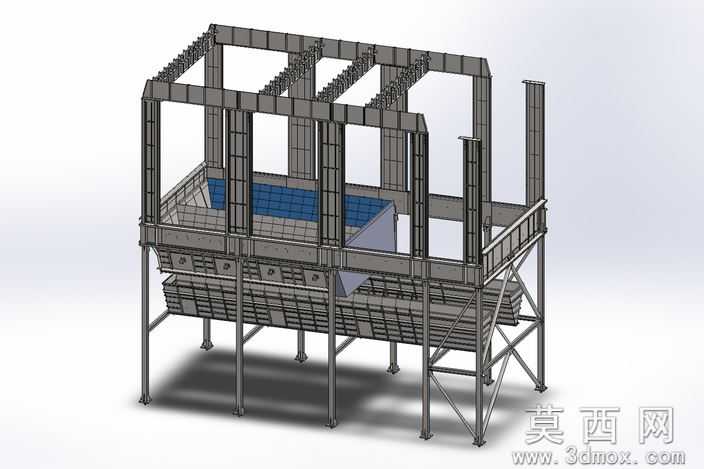

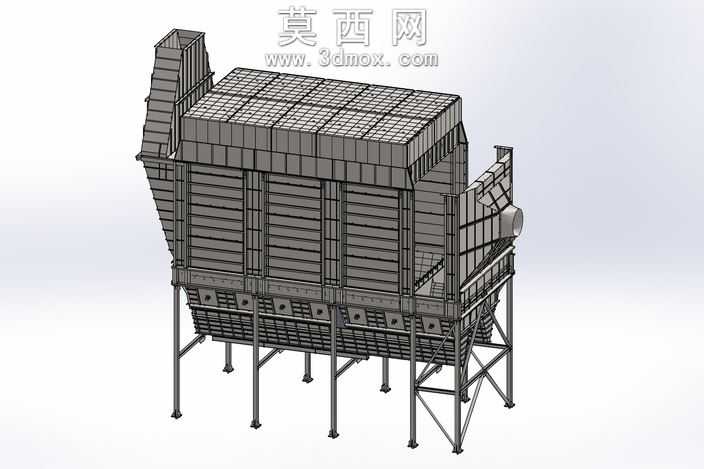

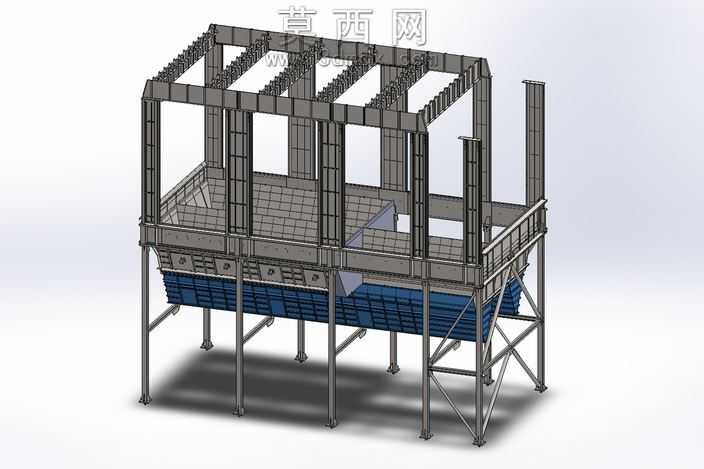

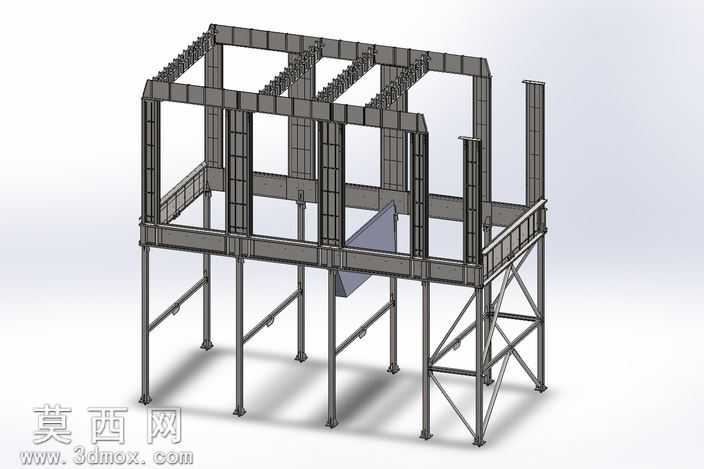

本作品为工业静电除尘器的主体钢结构框架三维重建模型，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循工业除尘设备的结构设计规范，还原了静电除尘器从底部支撑到上层壳体框架的完整结构层次。模型首先搭建了底部的支撑立柱体系，采用等距排布的型钢立柱作为主要承重构件，立柱底部设置了适配安装的固定端结构，立柱之间通过横向型钢横梁做刚性连接，在受力集中的转角与跨中位置增设了斜向支撑构件，形成稳定的桁架式支撑结构，保障整体框架的抗形变与承重能力。中层区域还原了除尘器内部的极板安装承载结构，预留了阳极板、阴极线的安装定位空间，设置了多层横向承载梁用于固定内部除尘核心组件，梁体排布严格匹配静电场的分区设计要求，保障后续内部组件安装的位置精度。上层区域搭建了除尘器的顶部壳体框架，采用型钢拼接形成矩形的围护结构框架，预留了检修口、出风口的安装位置，框架的拼接节点全部还原了实际焊接与螺栓连接的结构细节，每一处连接位置的构件贴合度都经过建模校验，避免出现结构干涉问题。材质设置上，主体钢结构采用工业常用的碳钢材质，表面做哑光防锈漆质感渲染，清晰区分不同构件的材质属性，支撑构件、承载梁、围护框架的材质细节做了差异化处理，让整体结构的层次更加清晰。渲染阶段采用等轴测视角展示整体结构，通过柔和的环境光打光凸显钢结构的框架轮廓与空间层次，半透明化处理部分遮挡构件，清晰展示内部的结构排布逻辑，完整呈现静电除尘器钢框架的受力体系与空间布局。设计过程中重点考量了结构的稳定性与组件安装的适配性，所有构件的尺寸比例都参考实际工业静电除尘器的设计参数，保障模型可用于结构展示、安装模拟、方案演示等场景，框架的模块化分区设计也便于后续拆分查看不同区域的结构细节，还原了工业除尘设备钢构设计的核心要点。
