移动式颗粒废料抽吸除尘装置三维设计

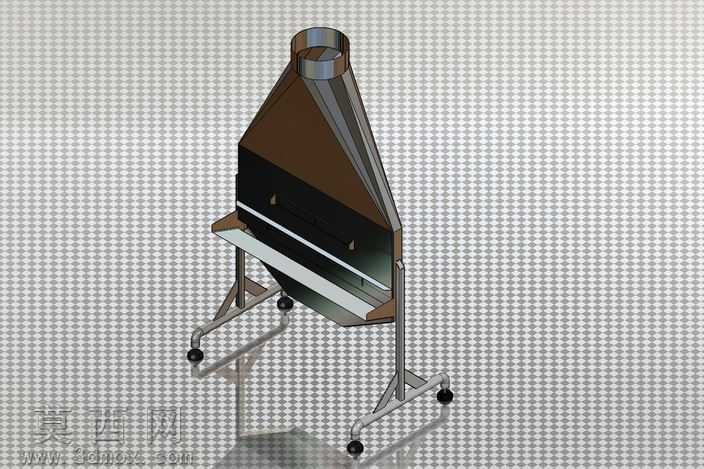

本作品为针对固体颗粒废料抽吸收集场景设计的移动式除尘装置，整体采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械设计装配逻辑，对装置各组成部件进行独立建模后通过标准配合完成总装，确保各部件间无干涉、装配关系符合实际生产加工要求。模型渲染阶段采用金属哑光、深色耐磨涂层、透明视窗三类核心材质区分不同功能部件：顶部排风管道采用拉丝金属材质还原工业风管的金属质感，主体集尘腔体采用深棕色耐磨涂层材质模拟工业设备常用的防护漆面，中部观察视窗采用半透明磨砂材质，既还原实际设备的可视需求，又通过材质差异清晰区分腔体内部与外部结构，底部移动支架采用银灰色金属方管材质搭配黑色橡胶脚轮材质，还原脚轮的防滑耐磨特性。结构设计上，装置整体采用上窄下宽的锥台形集尘腔体，顶部设置圆形排风接口用于对接外部排风管路，腔体中部设置倾斜式操作台面便于作业时放置待处理工件，腔体下部设置斜向导料结构将抽吸进入的颗粒废料导向底部集尘区域，支撑部分采用四脚带脚轮的移动式支架，四个脚轮均采用万向带刹结构，既满足装置在车间内灵活移动转场的需求，又可在作业时锁定位置避免滑移。设计思路围绕小型作业工位的颗粒废料除尘需求展开，针对打磨、投料等工序产生的散状固体颗粒，通过顶部负压抽吸形成腔体内定向气流，将飘散的颗粒吸入腔体内部完成沉降收集，避免颗粒废料扩散到作业环境中，移动式结构设计可适配不同工位的灵活使用需求，无需固定安装即可快速投入使用，整体结构紧凑无冗余部件，各功能区域划分清晰，建模过程中对板材厚度、管道直径、脚轮安装位置等细节均按实际工业设备比例进行还原，可直接用于方案展示、结构验证或后续加工出图参考。
