燃煤电厂用卧式静电除尘设备结构设计

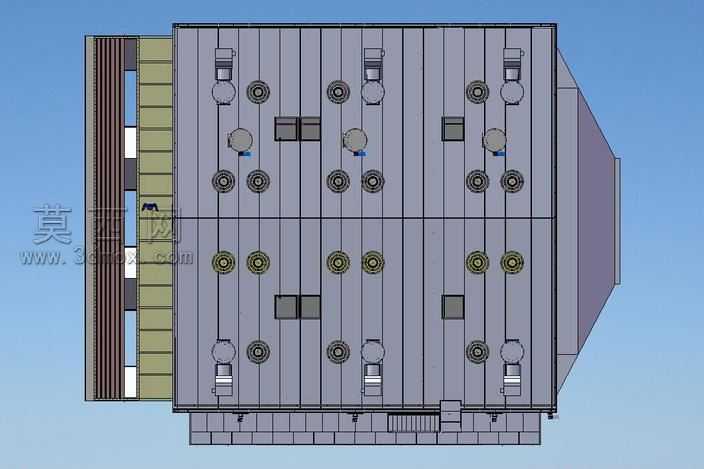

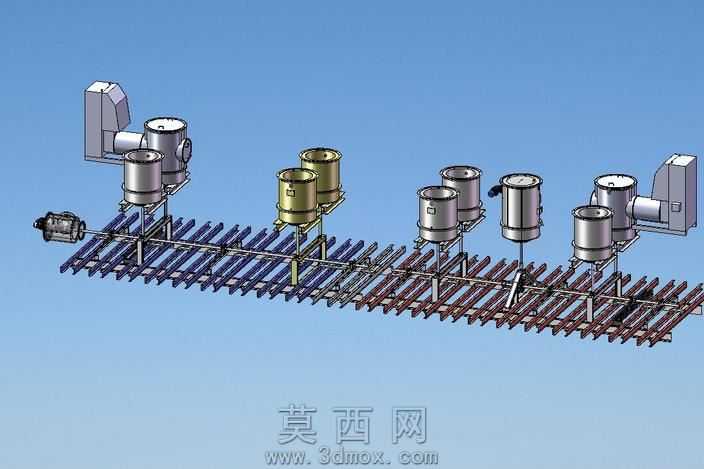

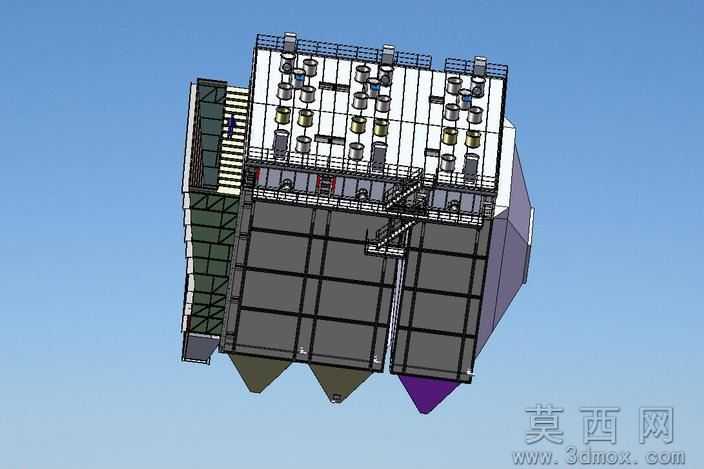

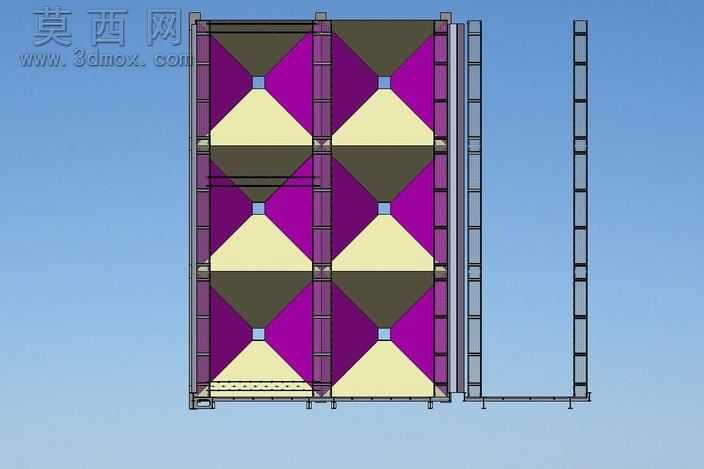

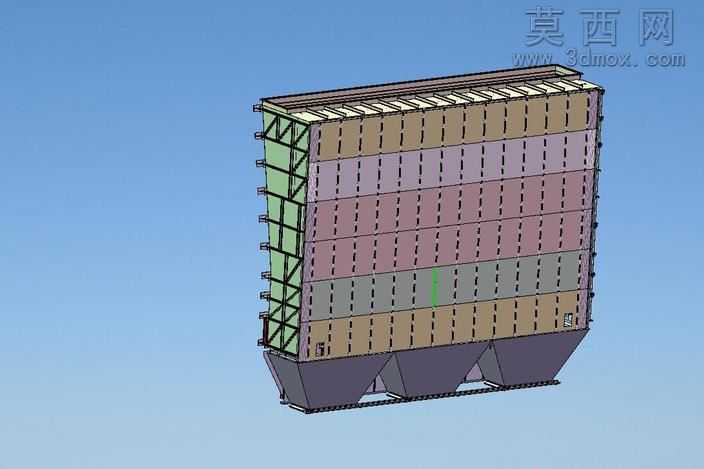

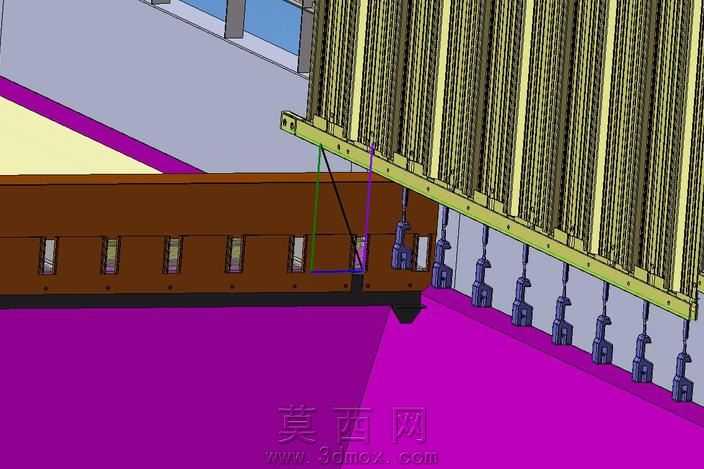

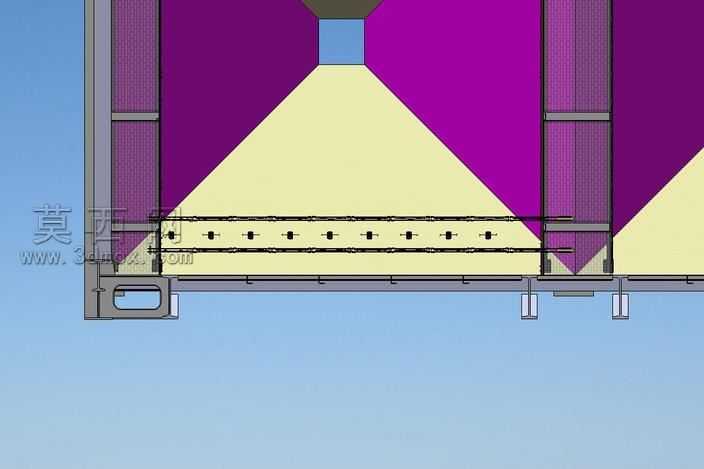

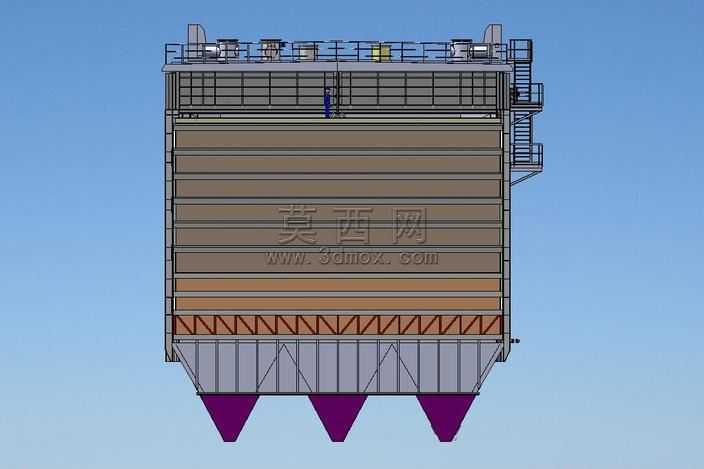

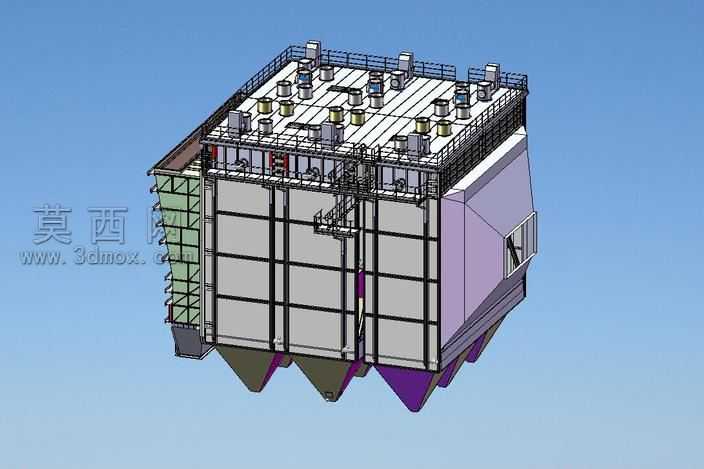

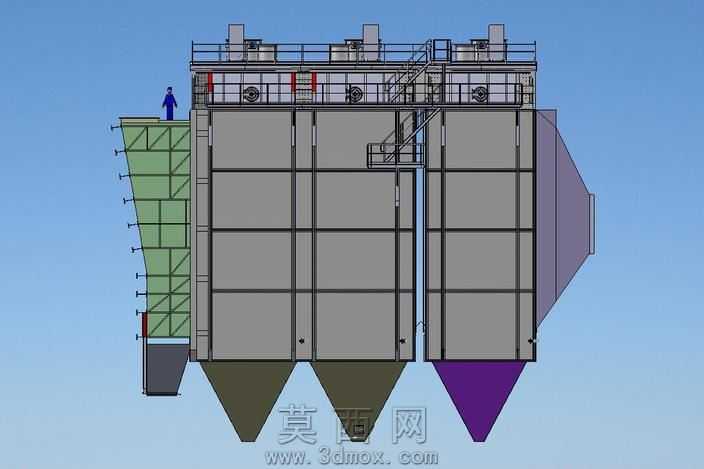

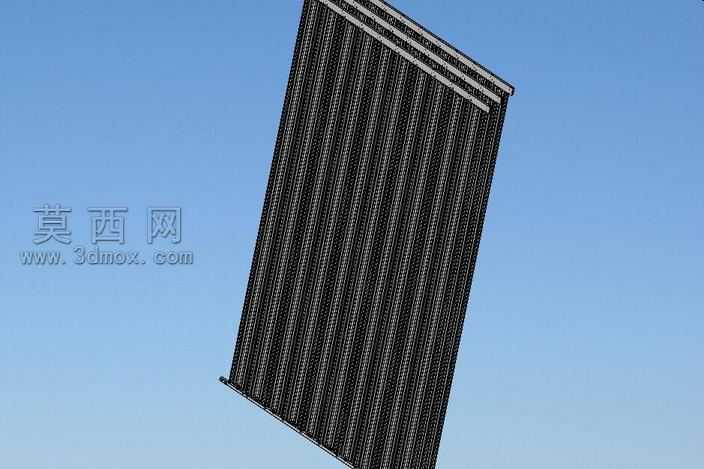

本作品为应用于燃煤电厂烟气粉尘处理的卧式静电除尘器三维结构设计，建模过程严格遵循工业静电除尘器的实际工程设计逻辑，采用自顶向下的装配建模方式完成整体结构搭建。首先完成整体外形框架的基准定位，确定设备的整体长宽高比例与安装基准面，依次构建顶部的悬吊梁框架、侧面的围护壁板结构、内部的阳极板排与阴极线排布区域，以及底部的多斗式灰斗排灰结构。建模过程中对各部件的装配关系做了精准约束：侧面的加强筋结构采用等距阵列方式排布，保证壁板在负压工况下的结构强度；内部的极板排布按照实际电场分区做了分层阵列，还原了卧式静电除尘器分电场收尘的结构特点；底部灰斗采用倾斜壁面设计，角度符合粉尘安息角要求，保证收集的粉煤灰能够顺利滑落至排灰口。材质渲染方面，对设备不同部件做了区分设置：外部围护壁板采用哑光碳钢材质，还原工业设备的金属质感；侧面加强框架采用深绿色防锈漆材质，区分结构件与壁板；底部灰斗采用深灰色耐磨钢材材质，突出灰斗的耐磨工况属性；内部极板区域采用浅棕与灰调分层材质，区分不同电场的极板组，让内部结构层次清晰可辨。设计思路上围绕燃煤电厂粉煤灰捕集的实际需求展开，整体采用卧式单室多电场结构，烟气从设备一端水平进入，经过多级电场区域时，粉尘在高压电场作用下荷电后被极板捕集，最终落入底部灰斗排出。建模过程中还原了设备的外部加强结构、顶部的密封盖板结构、灰斗的支撑底架结构，各部件的连接位置、排布间距均参考实际工程设计参数设置，虽然未提供step等通用格式文件，但完整呈现了大型静电除尘器的整体外观结构与核心布局，能够直观展现电厂配套大型除尘设备的外形特征与结构组成，清晰呈现这类大型工业环保设备的构造逻辑，帮助理解静电除尘器从烟气进口到灰斗排灰的整体结构布局，还原了燃煤电厂尾部烟气净化核心设备的典型外观形态。
