户外防雨金属电气接线配电箱结构设计

　　做户外电气配套这么多年，这类壁挂式户外电气柜体的建模，最核心的考量从来不是外观多规整，而是能不能扛住现场的复杂工况。先从安装场景说，这类柜体主要用在厂区户外动力接驳、园区景观配电、临时施工供电点位、户外监控设备供电端这些场景，安装位置大多是建筑外墙、设备侧方立柱、户外专用支架上，安装面的平整度偏差不能超过3mm，不然柜门合页的同轴度会受影响，长期开关会出现密封胶条压合不均的问题。

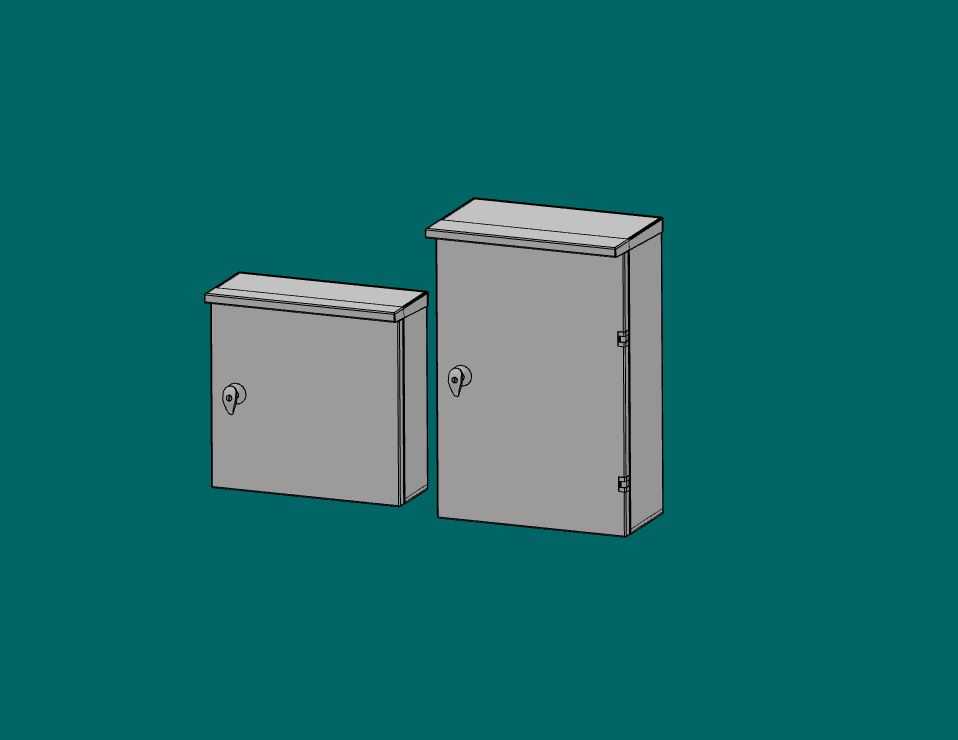

　　从功能特性上看，两款不同尺寸的柜体都采用了顶沿外伸的防雨檐设计，这个结构不是随便做个凸边就行，外伸的宽度要比柜体正面突出25mm以上，侧边还要做向下的翻边，角度控制在15度，下雨的时候雨水会顺着翻边直接滴到柜体外侧，不会顺着柜门缝隙渗进柜内。柜门采用的是三角锁芯结构，这种锁的优势是专用钥匙才能开启，避免无关人员误操作，同时锁具本身带防水胶圈，锁孔位置不会出现进水锈蚀的问题。柜体的合页采用的是暗藏式焊接合页，不是外露的普通合页，一方面避免户外长期风吹日晒合页锈蚀脱落，另一方面合页的转轴位置做了润滑储油槽，三年以上不用额外加注润滑脂也能顺畅开关。

　　设计思路上，两款柜体做了尺寸梯度区分，小尺寸柜体内部安装空间适合布置小型断路器、接线端子排、小型信号转换模块，内部安装板采用镀锌钢板，安装孔位做了长圆孔设计，兼容不同尺寸的电气元件安装，不用现场重新打孔。大尺寸柜体的内部预留了导轨安装位和分层安装支架，可以布置塑壳断路器、漏电保护模块、小型接触器组，甚至可以容纳小型的开关电源模块，满足更大功率的户外配电需求。柜体的板材厚度选择上，柜体主体采用1.2mm厚的冷轧钢板，柜门因为要经常开关，采用1.5mm厚的冷轧钢板，避免长期开关出现柜门变形，焊接位置全部采用满焊之后打磨平整，不会出现虚焊导致的柜体缝隙进水问题。

　　安装边界这块要特别注意，小尺寸柜体的背部安装挂孔做了两个上宽下窄的葫芦孔，安装的时候先把膨胀螺栓固定在墙面，挂上去之后往下一卡就能定位，然后再拧紧固定螺母，单人就能完成安装，不用全程托着柜体。大尺寸柜体因为自重更大，背部除了两个葫芦孔之外，下方还增加了两个支撑固定孔，挂装之后下方的螺栓可以承担一部分柜体重量，避免长期使用后挂孔变形导致柜体脱落。柜体底部预留了格兰头安装孔位，出厂的时候配了橡胶封堵件，现场接线的时候根据线缆直径开孔安装格兰头，保证线缆进线位置的密封性能，不会有蚊虫、雨水顺着进线孔进入柜内。

　　另外在结构细节上，柜门内侧四周都粘贴了10mm厚的发泡密封胶条，胶条采用连续粘接，没有断点，柜门关闭之后胶条的压缩量控制在3mm左右，既可以保证密封性能，又不会因为压缩量太大导致柜门关不严，或者长期使用胶条失去弹性。柜体的表面处理采用户外粉末喷涂，涂层厚度在80μm到100μm之间，盐雾测试可以达到72小时不生锈，适合沿海或者高湿度的户外场景使用。柜体内部的接地螺柱做了镀彩锌处理，柜门和柜体之间预留了接地跨接线的安装位，安装完成之后必须连接跨接线，保证整个柜体的接地连续性，避免出现漏电安全隐患。

　　很多新手做这类柜体建模的时候，容易忽略防雨檐的翻边角度、胶条的安装预留间隙、挂孔的尺寸公差，实际生产出来就会出现漏水、开关不畅、安装挂不上的问题。建模的时候要把这些工艺细节都考虑进去，比如合页的转动间隙要预留0.5mm，避免喷涂之后涂层厚度导致柜门转动卡滞；锁具的安装位置要距离柜门侧边40mm以上，保证钥匙转动的时候不会和柜体侧边干涉；柜体的折边位置都做了R2的圆角，避免安装的时候划伤施工人员的手，也不会因为折边太尖锐导致胶条被割破。
