带绿色灯珠12x12规格轻触按键结构

　　做消费类电子PCB布局的时候，带灯轻触开关是很容易被忽略但又直接影响整机装配体验的元件，很多新手工程师在布局阶段只看 datasheet 上标注的12mm本体尺寸，忽略引脚伸出长度、按键帽高度差，最后打样回来要么按键帽顶到外壳开孔边缘，要么波峰焊之后引脚和周边贴片元件干涉，返工调整板框的情况不在少数。这款带绿色透光帽的轻触按键，实际引脚围合的安装边界要比标称的12x12mm略大，算上四个直插引脚向外的弯折余量，PCB上预留的安装孔位最好按照15mm见方的区域做禁布，避免焊盘和周边走线距离过近导致焊接连锡。

　　从实际应用场景来看，这类带灯轻触开关大量用在小型工控面板、消费电子外设、桌面小型设备的操作面板上，绿色灯珠的透光设计不需要额外在面板上单独开指示灯孔，按键本身集成了操作触发和状态指示两个功能，能大幅简化面板的开孔布局，减少面板加工的工序。按键的触发行程是常规轻触开关的标准行程，按压力度适中，不会出现按动时手感过硬长时间操作疲劳，也不会因为力度太轻出现运输过程中误触发的问题。

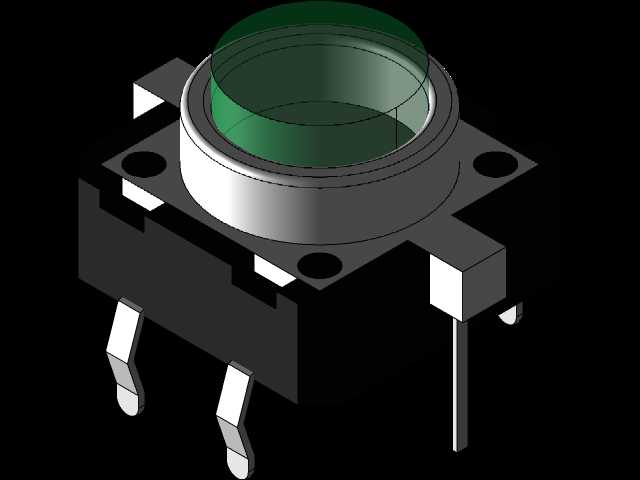

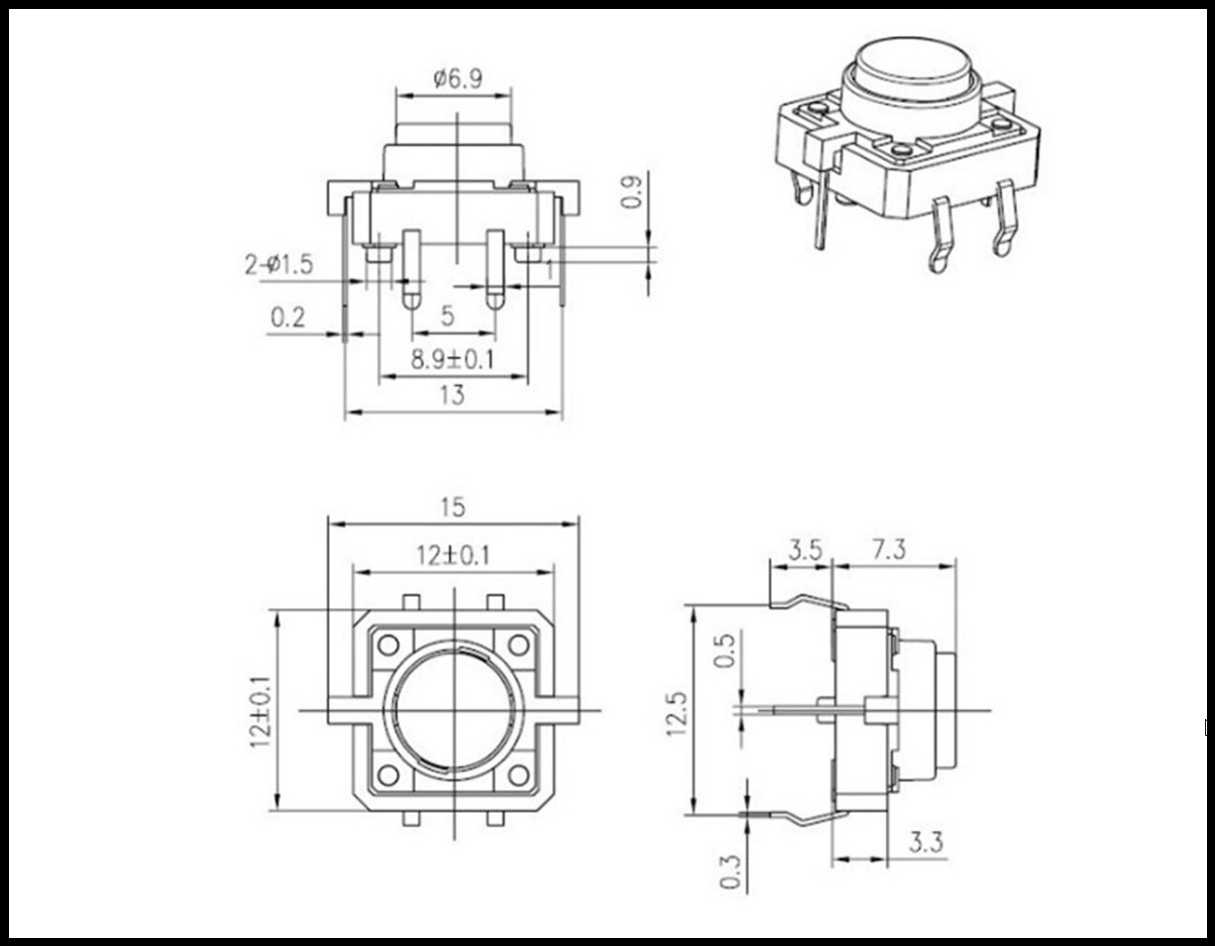

　　做三维建模的时候，要特别注意几个容易出错的结构细节：首先是按键顶部的绿色透光帽，它和下方白色基座的配合是小间隙卡合，建模的时候要预留0.1mm的装配间隙，不能做零对零配合，否则实际生产组装的时候会出现卡滞，按动之后键帽无法回弹的问题。其次是四个直插引脚的弯折角度，引脚不是垂直从本体伸出，而是在靠近本体根部有一个小角度的外撇，这个结构是为了波峰焊的时候焊锡能顺着引脚爬上焊盘，增加焊接牢固度，建模的时候如果把引脚做成完全垂直，导出到PCB设计软件里做干涉检查的时候，就会出现引脚和焊盘对位不准的问题，导出的坐标文件也没法直接给SMT车间用。

　　很多工程师在做这类元件建模的时候，容易把重点放在外观渲染上，忽略实际安装的干涉检查需求，其实这类电子接插件的三维模型，核心价值是给结构设计做装配校验，而不是单纯的外观展示。比如按键本体下方的黑色基座高度，要准确对应PCB板面到按键底部的距离，如果基座高度做小了，装配的时候按键会浮在PCB表面，焊接之后引脚露出长度不够，容易出现虚焊；如果基座高度做大了，按键会顶住PCB表面，导致四个引脚没法完全插进焊盘孔，波峰焊之后焊锡没法完全包裹引脚，抗拉力达不到生产要求。

　　另外要注意的是，这款按键的灯珠是集成在按键本体内部的，建模的时候不需要把内部的LED灯珠、弹片结构全部做出来，只要把外部的安装尺寸、引脚位置、键帽高度这些和装配相关的特征做准确就足够，过于精细的内部结构一方面会增加整个装配体的文件大小，另一方面在做整体干涉检查的时候会占用不必要的运算资源。在面板开孔设计的时候，要对应键帽的圆形尺寸预留单边0.2mm的间隙，同时要考虑键帽按下去之后的下沉行程，确保键帽按到最低位置的时候，不会和面板开孔的边缘发生摩擦，否则长期使用之后会出现键帽磨损、卡滞的问题。

　　从选型适配的角度来说，这款12x12规格的带灯轻触开关，属于行业内通用的标准化尺寸，引脚间距和市面上绝大多数同规格带灯轻触开关兼容，在做产品设计的时候选用这类通用规格元件，能大幅降低后续供应链的采购风险，不会出现单一供应商断供导致整机停产的问题。建模的时候把安装边界、引脚位置做准确，后续如果要替换同规格不同品牌的按键，不需要重新调整PCB布局和面板开孔，直接替换元件就能满足装配要求。

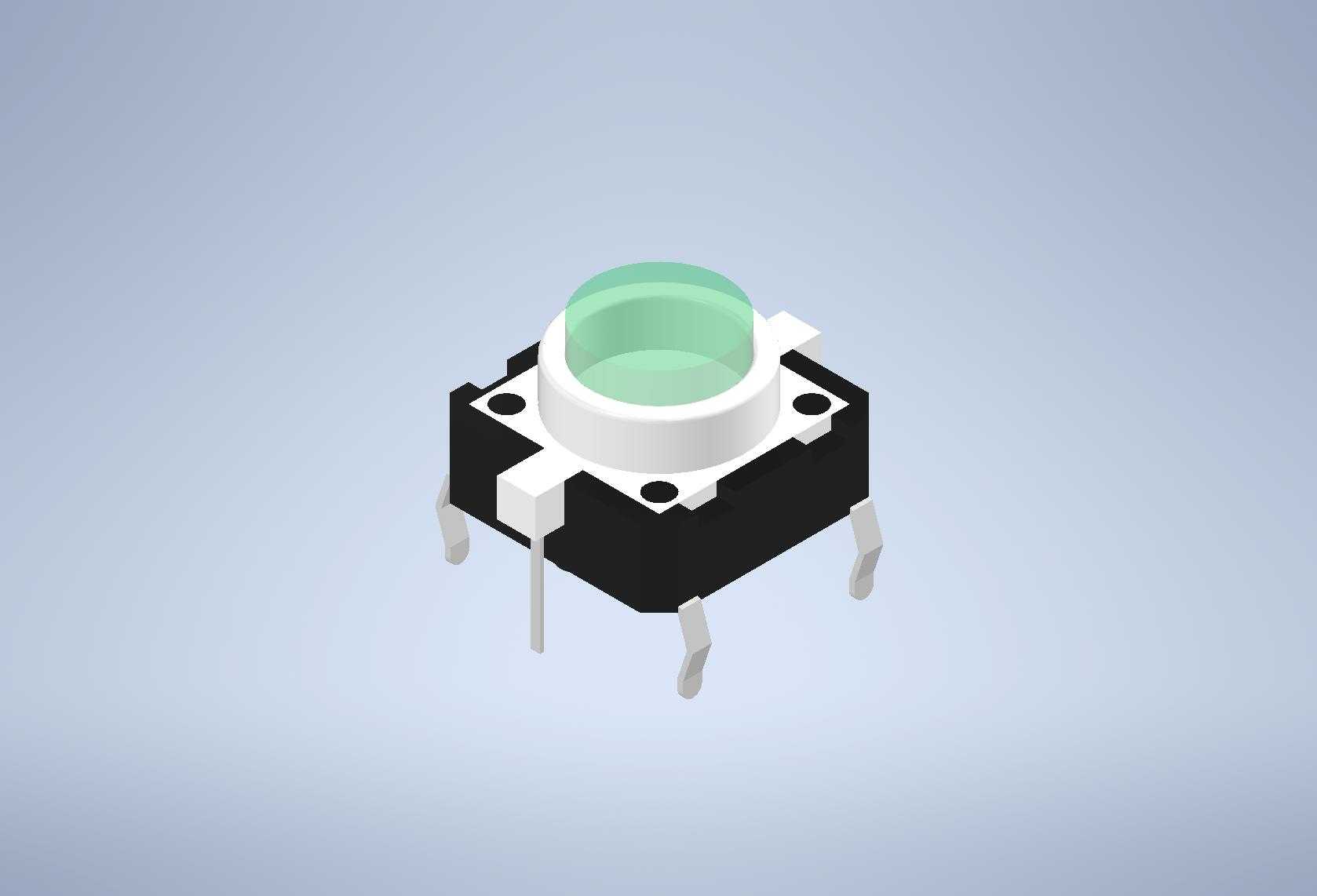

　　在做渲染效果的时候，绿色透光帽的材质要设置成半透明的磨砂PC材质，不要做成完全透明的玻璃质感，实际生产中这类透光键帽都是用磨砂半透明PC制作，一方面是让灯光透过的时候更柔和，不会出现刺眼的光斑，另一方面磨砂表面不容易留下指纹，长期使用之后外观不会因为指纹堆积变脏。下方的黑色基座是阻燃PBT材质，表面是细磨砂纹理，建模的时候可以给表面加细微的粗糙度质感，不要做成高光黑的塑料效果，和实际零件的表面质感保持一致，这样在做整机效果评审的时候，能更真实地还原产品最终的外观效果，避免评审阶段对外观质感判断出现偏差。
