NE555可调脉冲信号发生模块结构设计

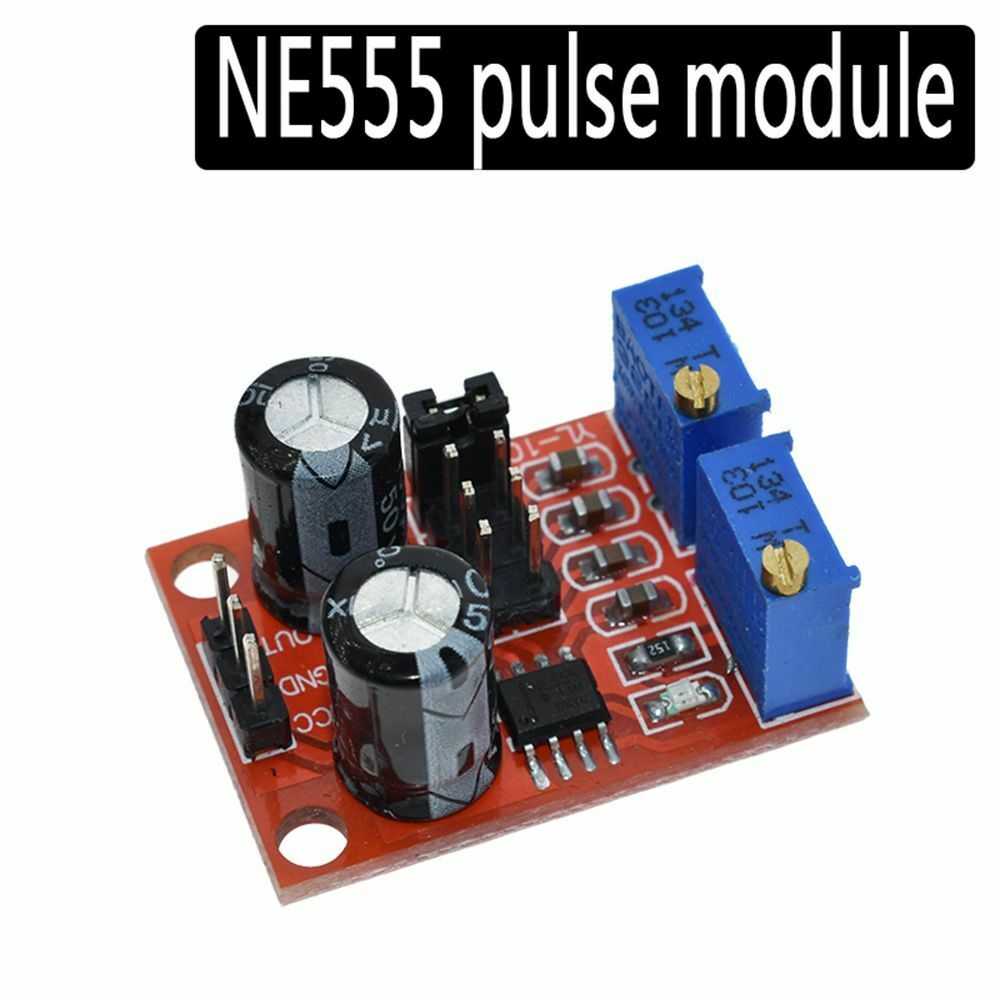

　　在电子实验台架搭建、小型自动化设备控制回路调试、步进电机驱动信号供给这类日常工程场景里，这类基于NE555芯片搭建的脉冲发生模块是出镜率极高的基础功能部件，很多做小型电控系统的工程师在前期原型验证阶段，都会优先选用这类成熟模块来输出可调方波信号，省去从零搭建振荡电路、反复调试阻容参数的时间成本。从结构设计角度看，这款模块采用标准红色FR-4玻纤电路板作为基底，板载元件布局完全围绕信号调节、输出、供电三个核心功能分区排布，没有冗余的空间浪费：两个直插铝电解电容布置在板卡左侧靠近输入端子的位置，一方面就近完成输入电源的滤波处理，减少供电线路纹波对振荡电路的干扰，另一方面大体积元件靠边布置也能避免和中部的芯片、右侧的调节电位器产生安装干涉。

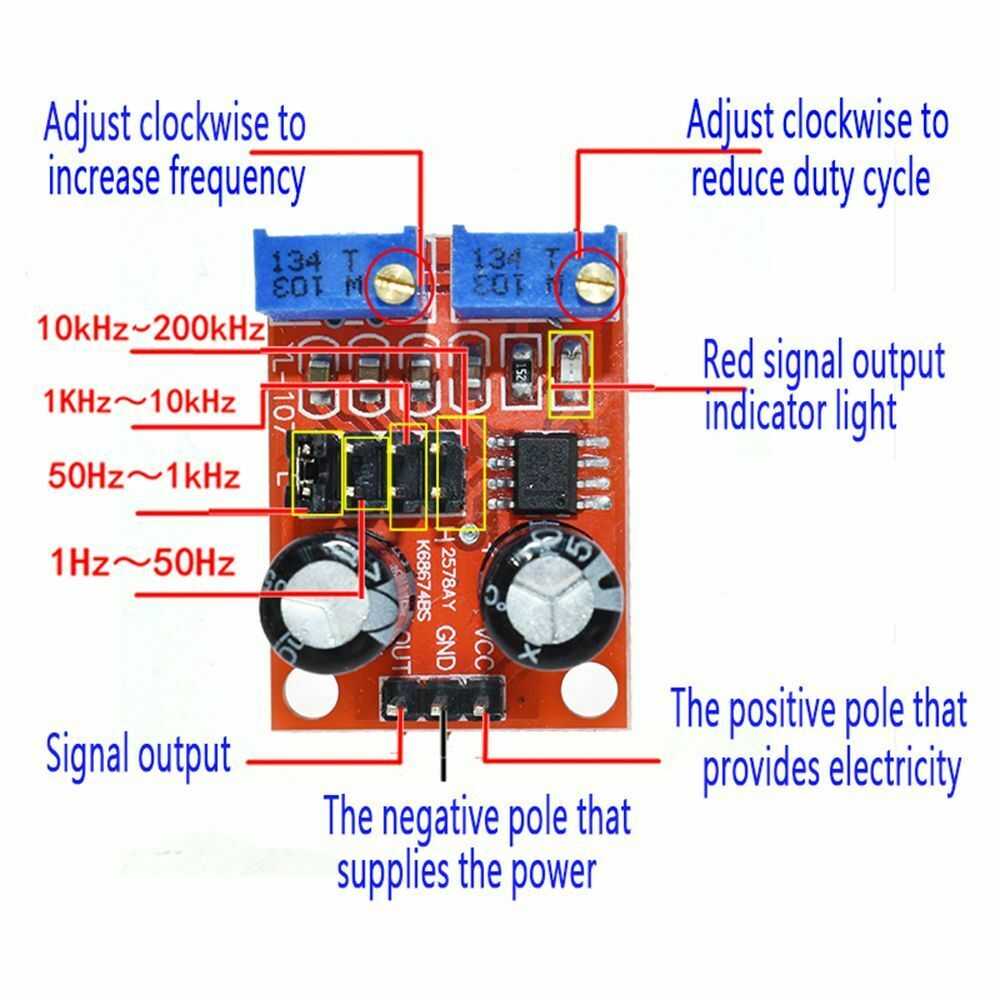

　　板卡中部采用SOP8封装的NE555时基电路作为核心振荡源，周边搭配贴片阻容元件完成充放电回路的搭建，所有贴片元件都采用回流焊工艺贴装，焊盘尺寸预留了足够的手工补焊余量，即便后期维修更换元件也有足够操作空间。右侧两个蓝色多圈精密电位器垂直布置在板边，分别对应频率调节与占空比调节功能，电位器的调节旋钮朝上，安装后不需要额外拆解设备就能直接用螺丝刀完成参数微调，电位器旁丝印了清晰的档位标识，对应不同容值的充放电电容所覆盖的频率区间，从低频段1Hz到高频段200kHz的输出范围划分清晰，调试时可以根据需要的输出频率先切换对应档位，再通过电位器做精细参数调整，避免跨大范围调节带来的参数漂移问题。板载的输出状态LED布置在信号输出回路旁，通过LED的亮灭、闪烁状态就能直观判断当前输出电平状态与频率区间：输出低电平时LED点亮，高电平时熄灭，低频段工作时LED会呈现肉眼可见的闪烁状态，中高频段则会因为人眼视觉暂留呈现常亮状态，调试时不需要额外搭接示波器就能快速判断模块工作状态，大幅提升现场调试效率。供电输入与信号输出端采用标准2.54mm间距的直插排针接口，既可以直接插在面包板上做实验验证，也可以通过接线端子外接导线接入固定设备的控制回路，接口定义在板卡上有清晰丝印标注，正负极、输出端标识明确，能有效避免接线时的正负极反接问题。

　　板卡四个角预留了标准M3安装孔，安装孔位做了金属化包边处理，可以通过铜柱直接固定在设备壳体内部或者实验台架上，安装孔的位置避开了板上所有元件的投影范围，固定螺丝不会和板载元件产生接触短路风险，安装孔间距适配市面上通用的小型电子模块安装尺寸，不需要额外定制安装支架就能完成固定。从实际使用场景来看，这类模块既可以作为独立的方波信号源给实验室电路开发提供标准信号输入，也可以直接给小型步进电机驱动器提供脉冲驱动信号，控制步进电机的转速与转向，还能作为可调脉冲源给MCU外围电路提供触发信号，生成各类需要的脉冲控制逻辑。电路设计上针对不同供电电压做了参数适配，5V到15V的宽电压输入范围可以兼容常见的USB供电、铅酸电池供电、开关电源供电等多种供电场景，不同供电电压下的输出电流能力、输出幅值都做了对应匹配，5V供电时可以输出15mA左右的驱动电流，足够驱动常规的光耦、数字逻辑芯片输入，12V供电时输出电流可达35mA，能直接驱动部分小功率MOS管的栅极，省去额外的驱动放大环节。

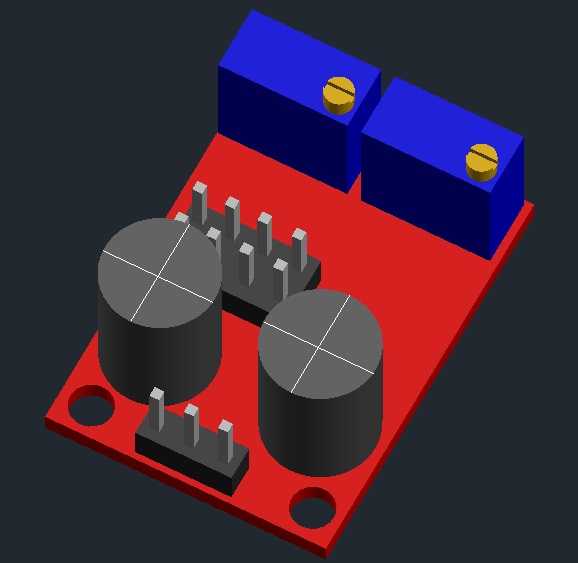

　　充放电回路的电容档位做了明确划分，低频段采用100uF电解电容覆盖1Hz到50Hz的超低频输出，中频段采用1uF、0.1uF电容覆盖50Hz到10kHz的常用控制频段，高频段采用0.001uF电容覆盖10kHz到200kHz的高速脉冲输出场景，不同档位切换时只需要更改对应位置的电容即可，板上预留了电容更换的焊盘位置，后期如果需要拓展特殊频率区间也可以自行更换对应容值的电容。需要注意的是在更改频率档位、更换电容前必须断开模块供电，避免带电操作损坏芯片或者周边元件，调节电位器时也不宜过度用力拧动，避免多圈电位器的机械结构损坏导致参数调节失效。整个模块的结构设计完全面向工程实用场景，没有多余的装饰性结构，所有元件布局、接口位置、安装孔位都围绕实际安装、调试、使用的便利性做优化，三维建模时完整还原了板上所有元件的实际尺寸与安装位置，包括电解电容的高度、电位器的外形尺寸、排针的伸出长度、安装孔的孔径与位置公差，在做设备整体结构装配时，可以直接将该模块模型导入装配体，提前预留好安装空间与接线操作空间，避免后期装配时出现元件干涉、接线空间不足的问题。
