BTS7960大电流电机驱动模块结构设计

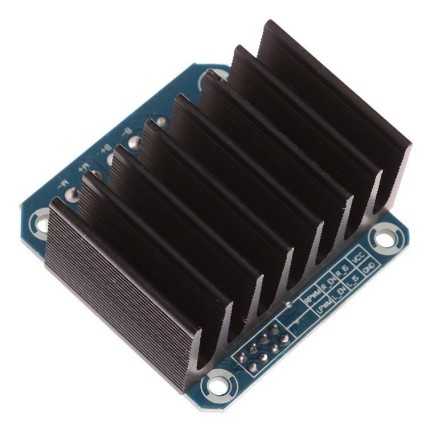

　　在小型自动化设备、智能小车、桌面级数控装置的电控系统搭建中，大电流直流电机驱动是执行端的核心配套部件，BTS7960驱动模块的三维结构设计，完全围绕实际装机的空间适配、散热需求、接线便利性展开，没有冗余的装饰性结构，所有特征都服务于硬件功能落地。从结构布局来看，模块采用PCB板作为承载基底，基底下方直接贴合铝制散热鳍片，这一设计是考虑到BTS7960芯片在持续通过大电流时的发热特性，散热鳍片的齿间距、齿高都经过实际温升测试验证，既保证足够的散热面积，又不会因为鳍片过密导致积灰影响长期散热效果，鳍片与PCB的贴合面预留了导热硅脂的填充间隙，安装孔位对应PCB四角的固定孔，可直接通过铜柱将两者锁紧，避免长期使用中出现贴合松动导致热阻升高。

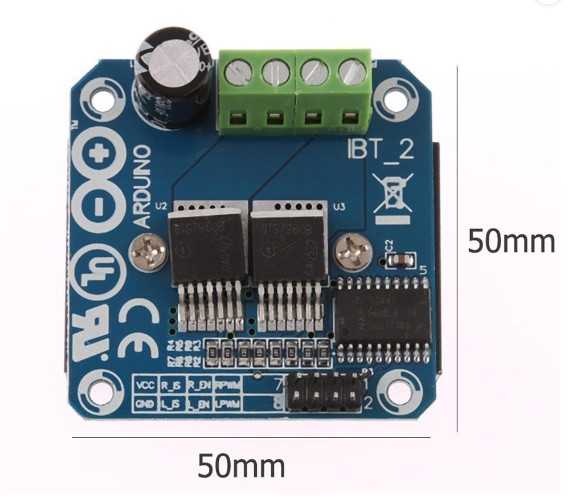

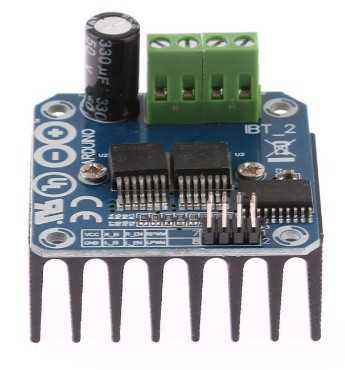

　　PCB板上的元件布局完全遵循功率回路最短的原则，大电流路径的铺铜区域避开信号接插件，减少功率切换时对控制信号的干扰。板上的圆柱形电解电容布置在功率输入侧，紧邻电源接线端子，能够最大限度滤除电源输入端的纹波，电容的高度经过控制，不会超出散热鳍片的整体高度边界，避免在设备内部安装时与其他结构件产生干涉。绿色的螺钉式接线端子布置在PCB的一侧边缘，端子的引脚间距符合大电流接线的安全爬电距离要求，接线口朝向板外，操作人员在设备内部完成接线时不需要倾斜模块，直接从外侧即可完成导线的锁紧固定，端子的固定脚同时做了结构加强，在反复拧动接线螺钉时不会出现端子从PCB上脱落的问题。

　　排针接插件布置在PCB靠近控制侧的位置，排针的引脚定义顺序匹配常规运动控制板的驱动接口定义，排针高度低于电解电容高度，安装时不会与上方的其他板卡产生碰撞。板上的几个黑色塑封元件是功率桥的配套阻容元件，全部布置在功率芯片周边，缩短信号走线长度，元件的高度都控制在PCB与散热鳍片的整体高度范围内，整个模块的外轮廓边界规整，没有突出的异形结构，在电控柜内安装时可以紧密并排布置，节省电控安装空间。安装孔位的设计考虑了多种安装场景，既可以通过四角的安装孔配合铜柱固定在设备的底板上，也可以利用散热鳍片侧面的平面配合扎带固定在型材机架上，孔位的公差按照通用五金配件的安装公差设定，适配M3规格的固定螺丝，不需要额外加工定制安装件。

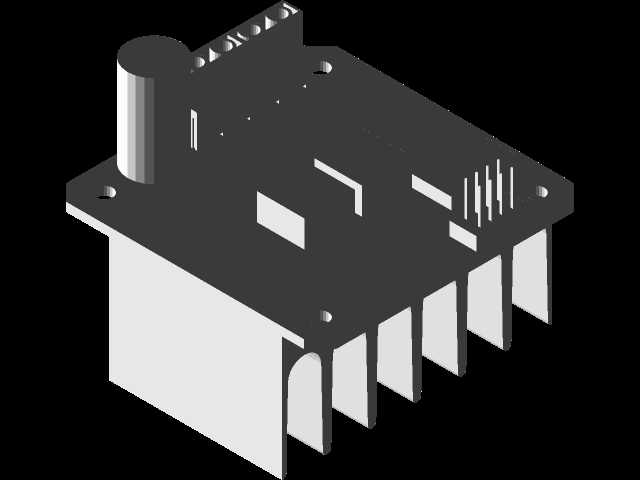

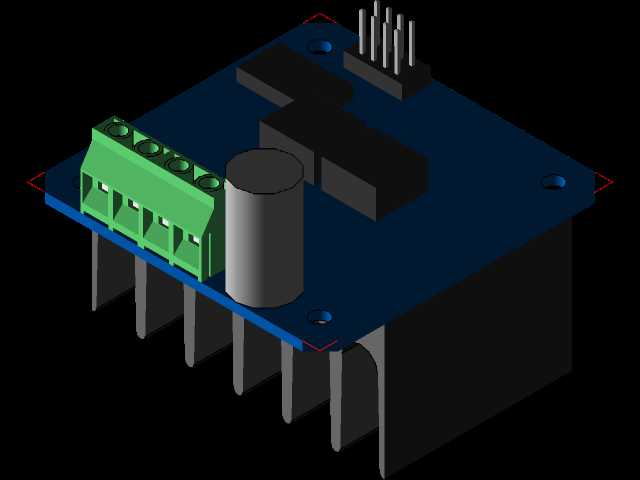

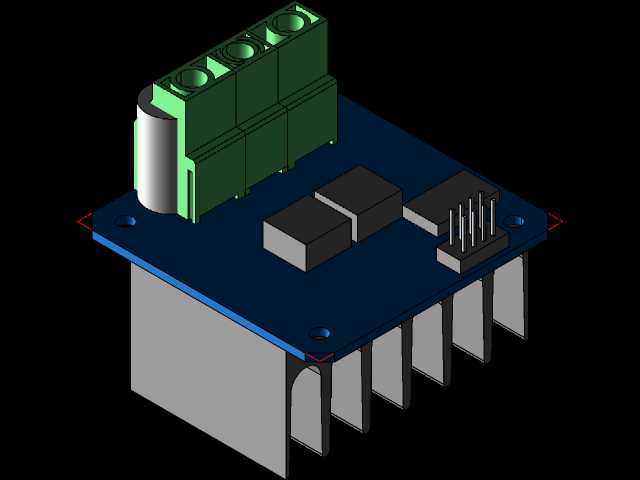

　　在做空间定位和平面零件布局时，这个模型的所有尺寸都和实际量产模块一致，设计人员在做整机结构设计时，可以直接将该模型导入装配体，提前预留接线空间、散热通风空间，避免后期打样后出现元件干涉、接线操作空间不足的问题。模型的各个零件都保留了独立的特征，设计人员可以根据自己的实际需求调整散热片尺寸、更换接线端子类型，比如在空间特别紧凑的设备中，可以替换为高度更低的电解电容，或者将卧式接线端子更换为立式接线端子，适配不同的接线方向需求。需要注意的是，模型中各个零件是独立实体状态，在做整机装配干涉检查时，可以单独隐藏某个零件查看内部的空间间隙，也可以根据实际BOM表替换对应规格的元件模型，不需要重新绘制整个模块的结构。对于做小型移动机器人、桌面级CNC、智能传动装置的结构设计人员来说，这个模型能够直接复用在电控系统的布局设计中，不需要反复测量实物尺寸，大幅缩短结构设计阶段的元件建模时间，同时所有安装边界、元件高度、接线空间的尺寸都和实物一致，能够有效避免设计阶段的尺寸误差导致的装机问题。
