转桨式水轮机齿轮箱水力发电装置结构

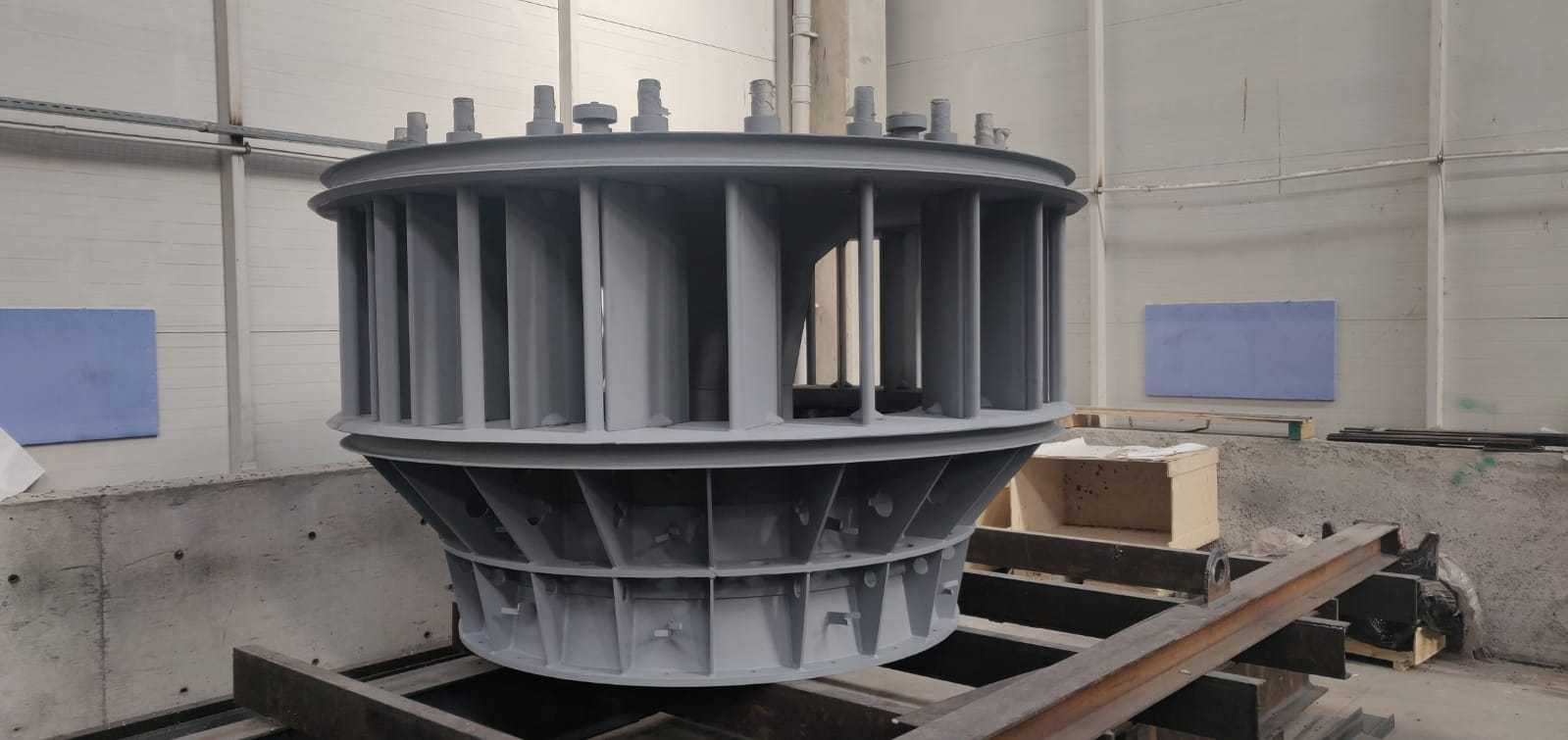

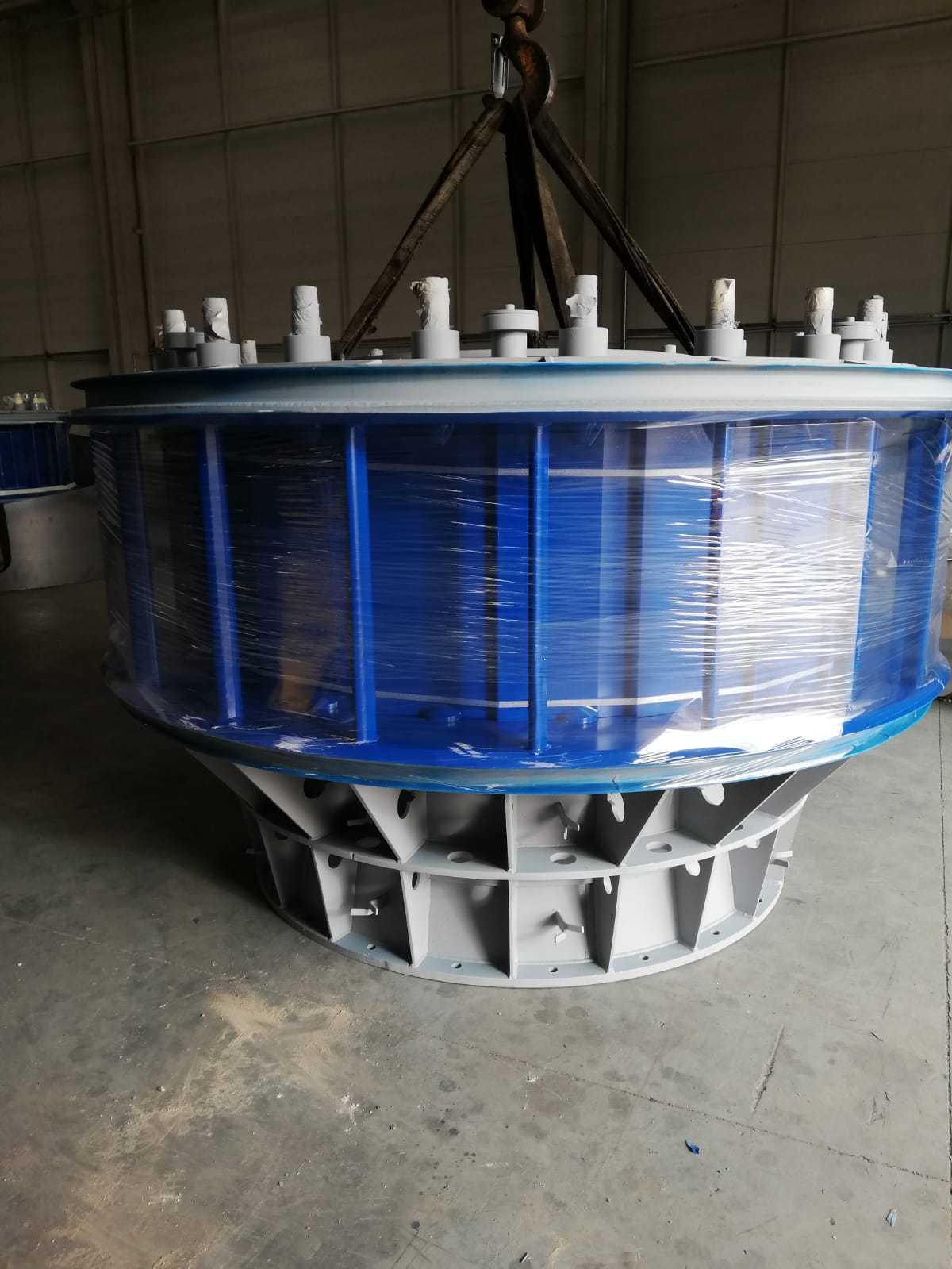

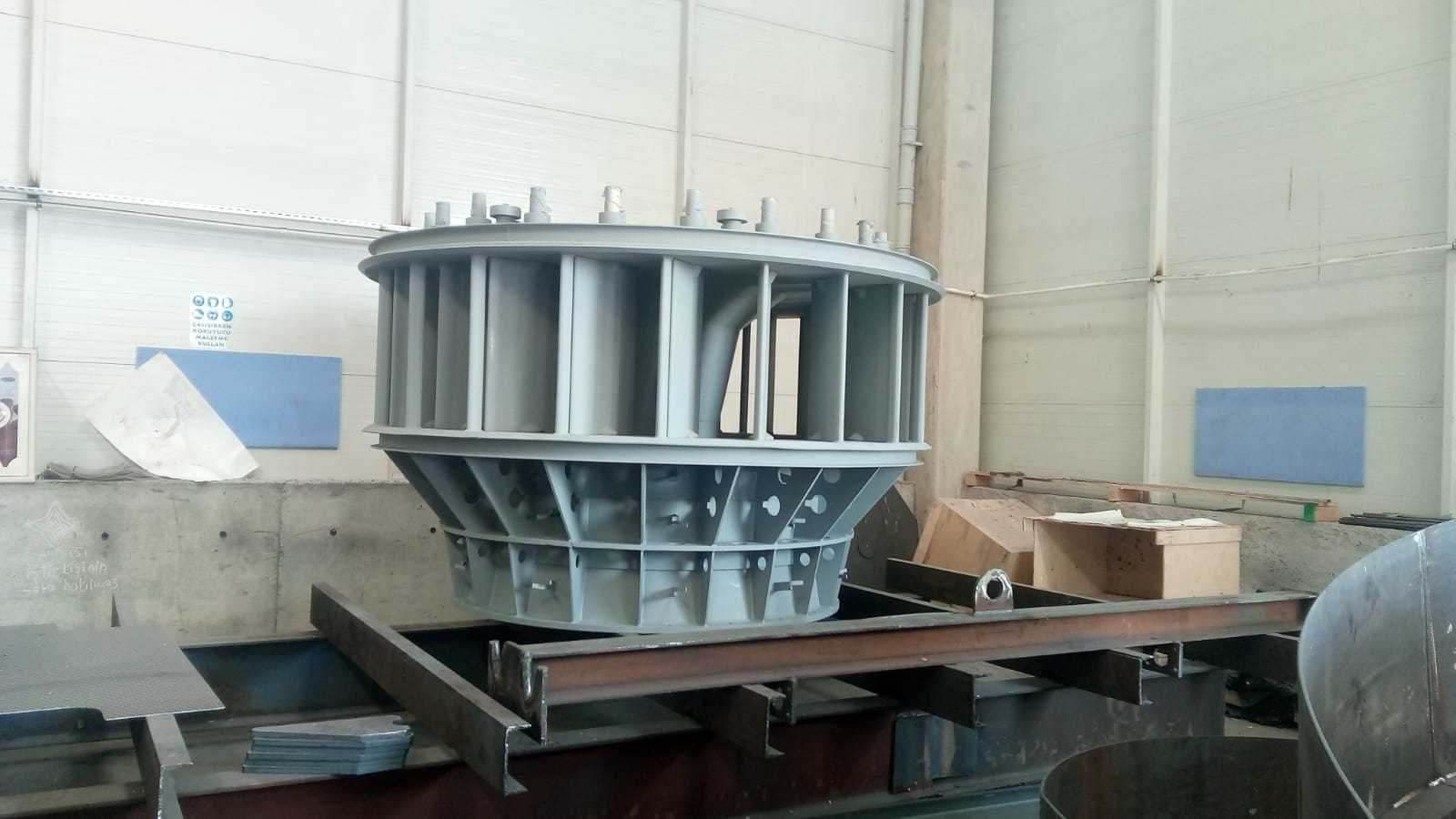

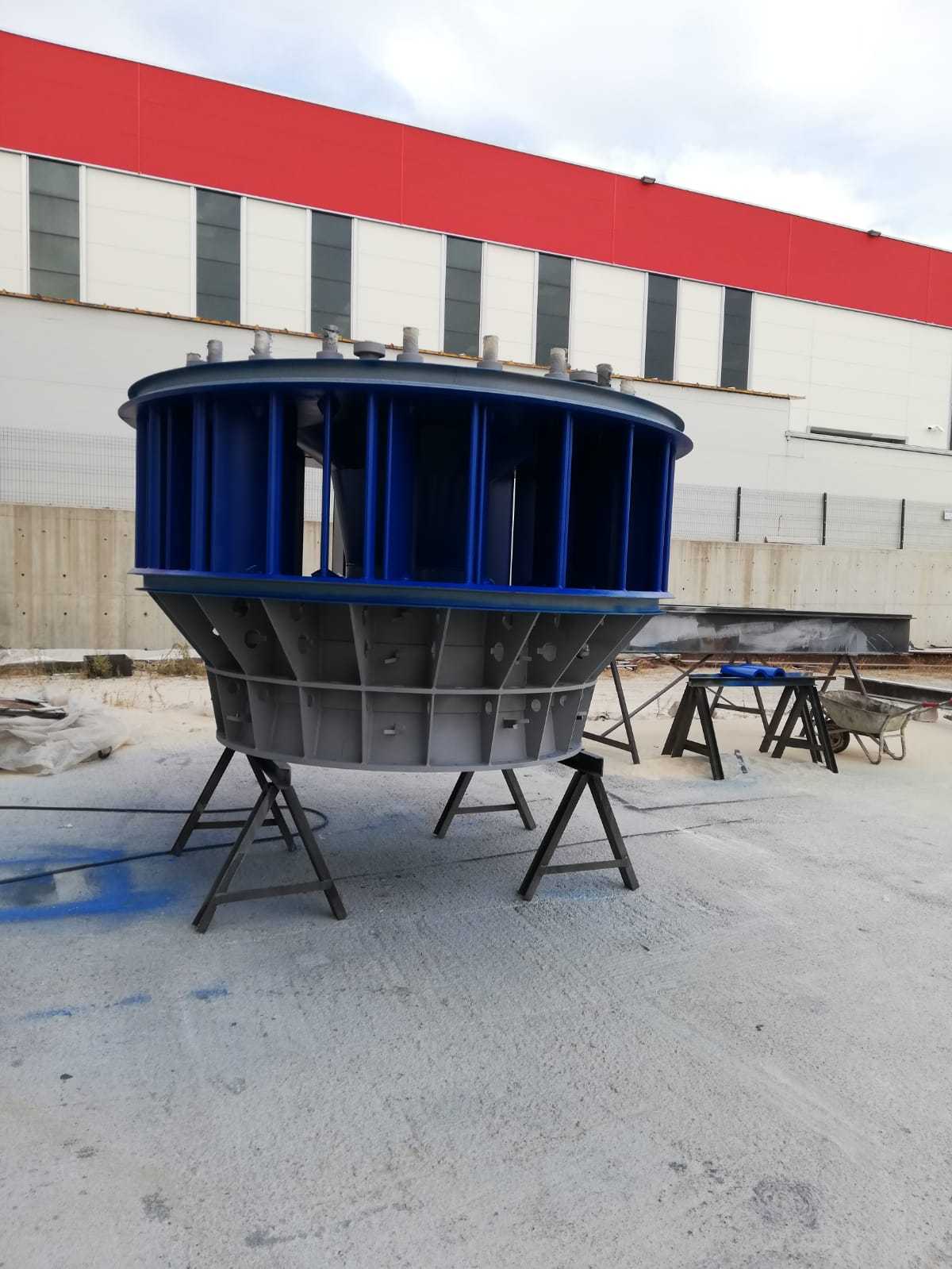

　　在径流式小水电、分布式水力发电站点的设备选型中，转桨式水轮机的齿轮箱传动结构直接决定了水能转换效率与长期运行稳定性，这套三维结构完整还原了转轴式水轮机齿轮箱的内部传动逻辑与外部安装接口，可直接用于结构校核、安装模拟与传动方案验证。不同于常规定桨式水轮机的固定桨叶结构，该套装置的转桨机构集成在齿轮箱下部的转轴腔体内，可根据上下游水位差、实时水流量动态调整桨叶安装角度，在宽幅水头变化区间内维持较高的水能捕获效率，避免低水头工况下桨叶失速、高水头工况下过载的问题，适配山区溪流、灌区尾水、工业冷却水排放等多种零散水力资源的开发场景。

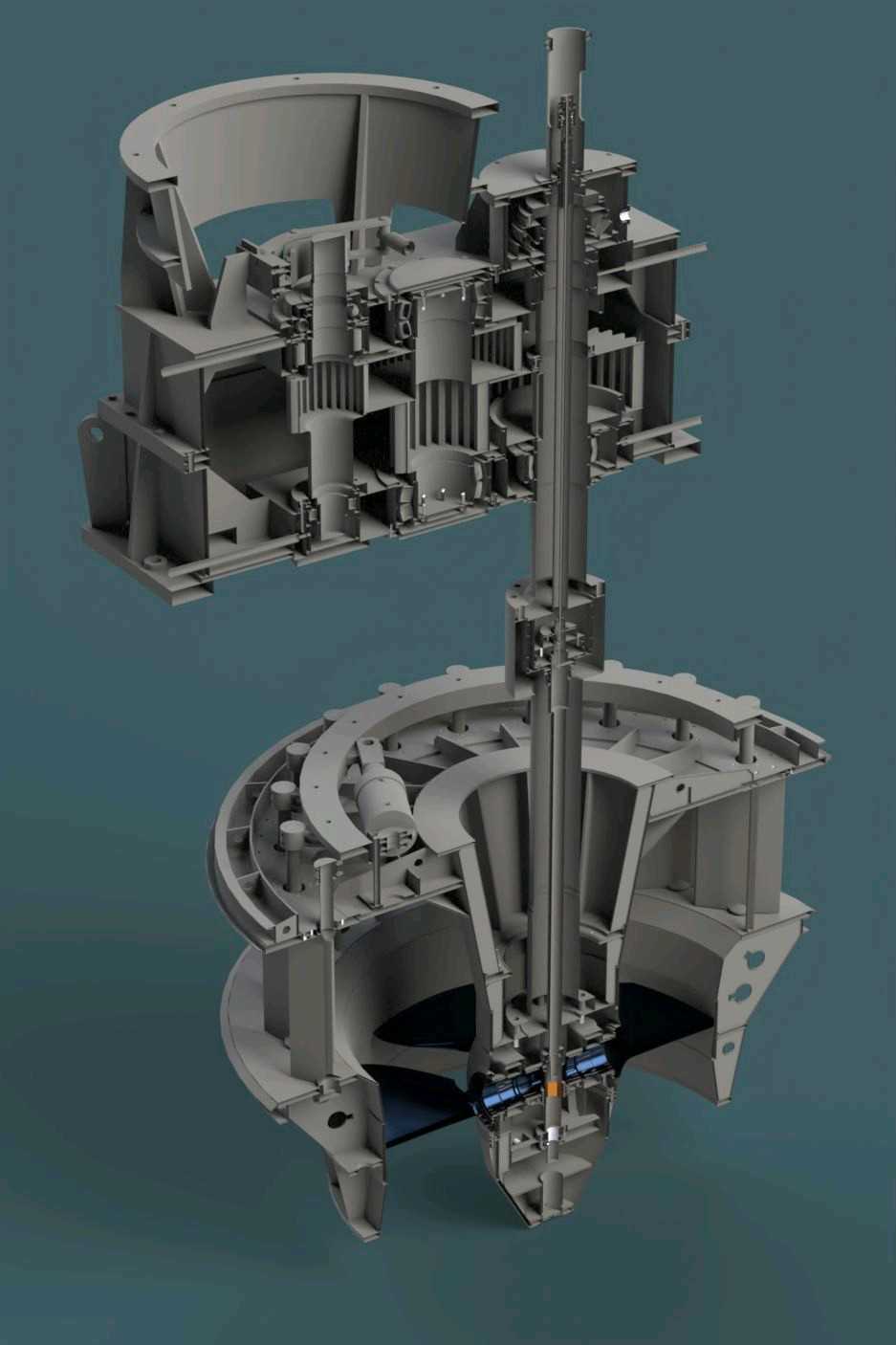

　　从结构布局来看，齿轮箱采用上下分体式法兰连接结构，上部为行星齿轮传动腔，下部为桨叶调节转轴腔，中间通过空心主轴贯穿，主轴内部预留桨叶调节杆的穿行空间，传动齿轮采用斜齿啮合设计，相比直齿结构啮合重合度更高，运行时的冲击载荷更小，可有效降低齿轮箱运行噪音与齿面磨损速率，适配水轮机长期连续运行的工况需求。安装边界方面，上部法兰预留与发电机底座对接的定位止口与螺栓孔位，止口公差采用H7/h6过渡配合，可保证传动主轴与发电机输入轴的同轴度控制在0.1mm以内，避免偏心运转带来的轴承附加载荷；下部法兰与水轮机蜗壳的对接面采用O型圈密封槽设计，密封槽深度与宽度匹配常规耐水橡胶密封圈尺寸，可承受0.6MPa的静水压力，防止蜗壳内的压力水渗入齿轮箱腔体内部。

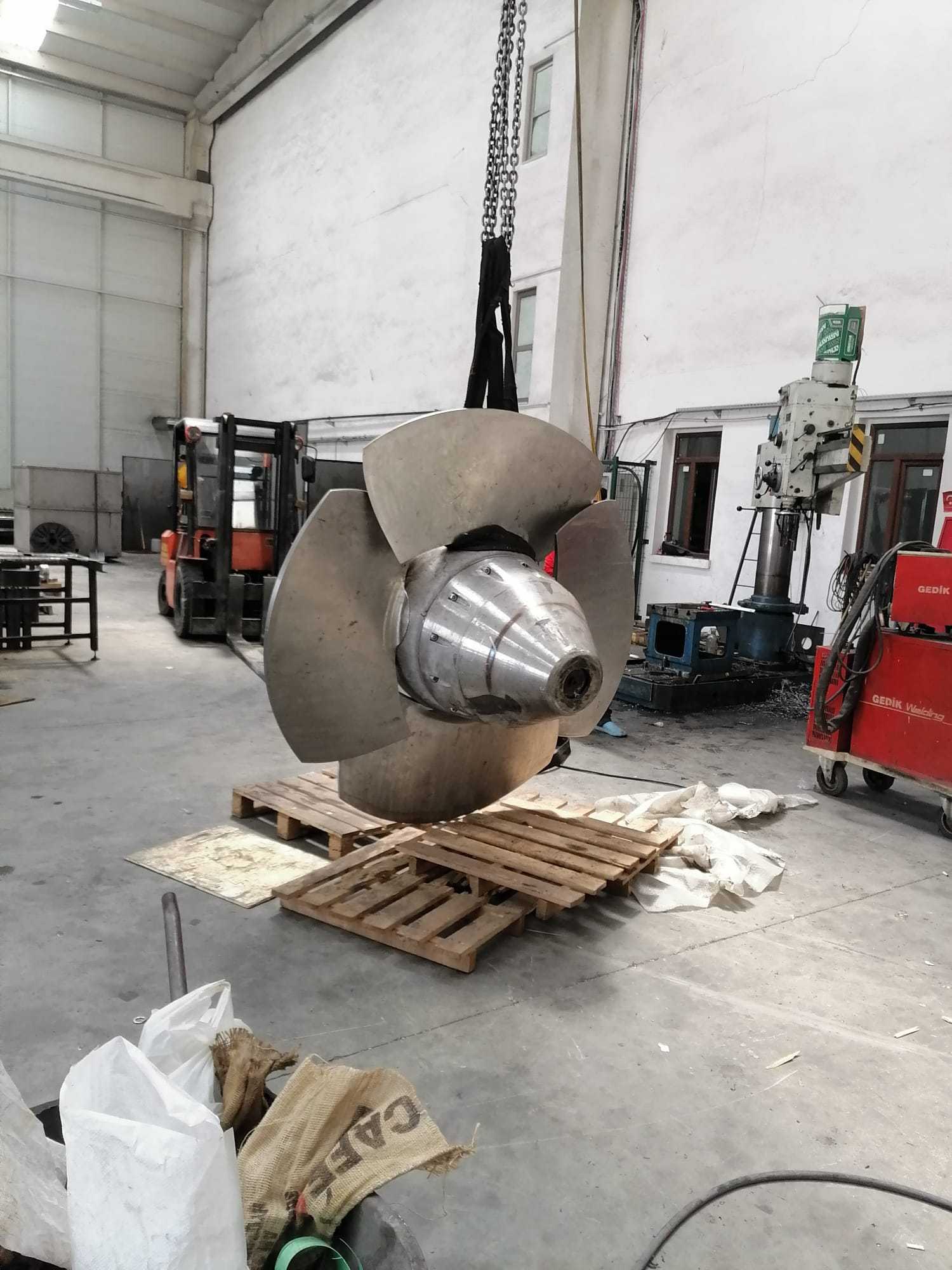

　　齿轮箱内部的轴承布置采用三点支撑结构，上部靠近输出端采用一对圆锥滚子轴承承受径向载荷与轴向水推力，中部采用深沟球轴承做径向定位，下部靠近桨叶端采用滑动轴承承受桨叶运转时的径向摆动载荷，轴承位的轴肩高度、圆角尺寸均按照重载传动设计规范设置，避免应力集中导致的轴系断裂风险。桨叶调节机构的传动杆从空心主轴内部穿出，上部与调节执行器对接的位置设置了机械限位结构，可限制桨叶的调节角度在-15°到+25°区间内，防止调节超程导致桨叶与转轮室碰撞。转轮室的过流面采用流线型曲面设计，曲面曲率经过水力优化，可减少水流进入桨叶区的紊流损失，转轮室侧壁预留了检修人孔的安装位，日常维护时无需拆解整个齿轮箱即可完成桨叶检查与密封件更换。

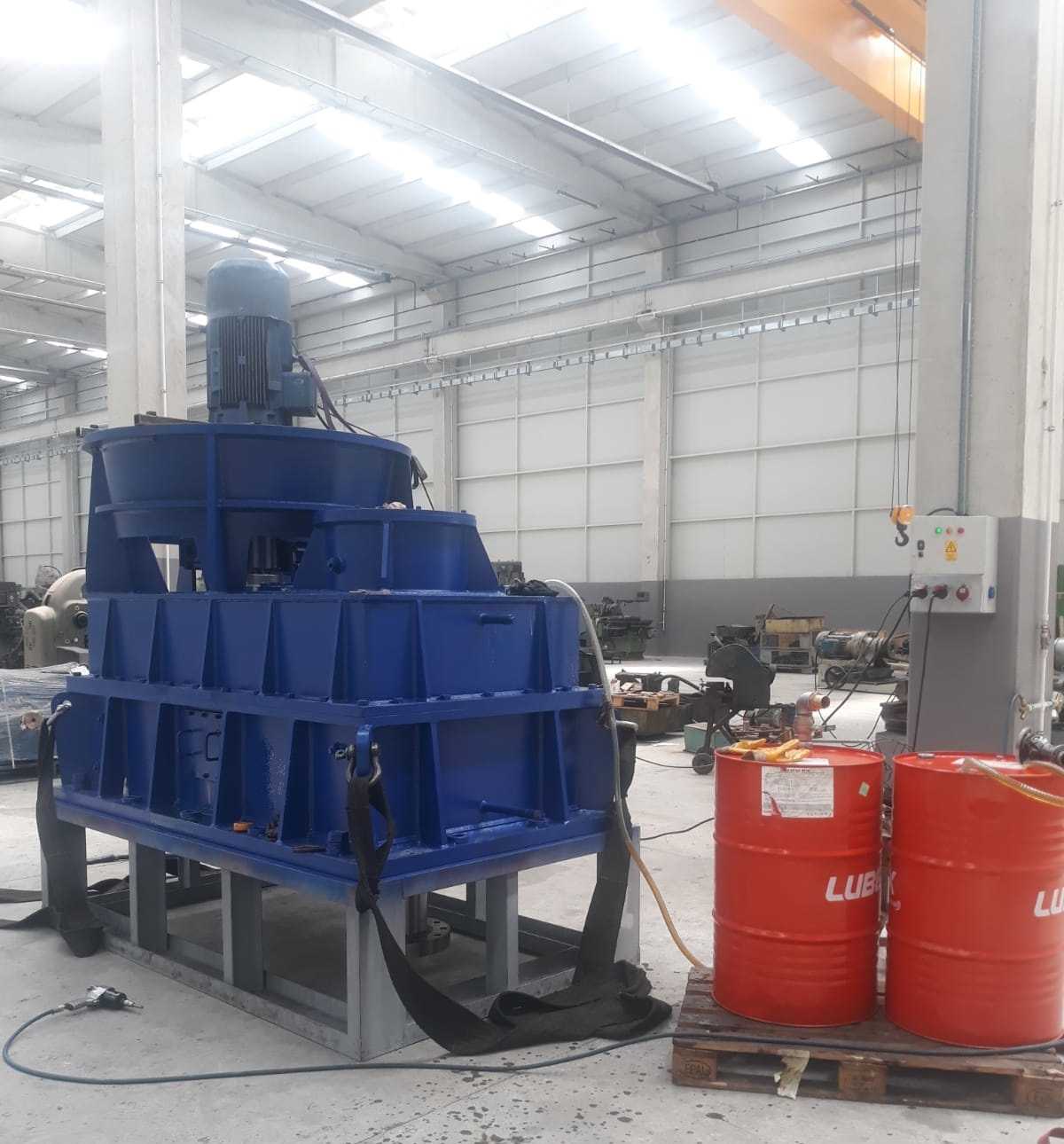

　　在实际电站安装场景中，该套齿轮箱可垂直安装在混凝土机墩上，机墩的预埋螺栓位置与齿轮箱下部法兰的孔位完全对应，安装时可通过调整法兰面的垫片厚度来调整桨叶与转轮室的间隙，间隙控制在2mm到5mm之间即可兼顾运转安全性与容积效率。齿轮箱的润滑油路采用内置油道设计，无需外接复杂的润滑管路，齿轮啮合面与轴承位的润滑油通过主轴旋转的离心力实现飞溅润滑，上部腔体设置透气帽平衡内外气压，下部设置放油螺塞便于定期更换润滑油，整体维护难度较低，适合偏远地区小水电站点的运维条件。这套三维结构完整还原了所有零部件的装配关系，包括齿轮啮合间隙、轴承安装预紧量、密封件压缩量等细节参数都与实际工程设计一致，可用于新入行的结构设计人员了解水轮机齿轮箱的传动原理，也可作为电站改造时的安装模拟参考，提前排查安装过程中可能出现的干涉问题，减少现场安装的返工量。
