电气外壳配套中压开关设备电缆安装作业平台

　　这套三维结构针对中压配电场景下，电气外壳外侧的开关设备电缆安装作业需求设计，核心解决现场安装时作业面不足、布线无依托、人员操作无防护的实际痛点。在工业配电房、厂区变压站点的现场施工环节，中压开关设备往往紧邻电气外壳布置，电缆从外壳侧方引出接入开关端子的过程中，施工人员需要稳定的站立作业面，同时大截面中压电缆的排布需要规整的支撑结构，避免电缆自重拉扯端子造成接触不良或绝缘层破损。

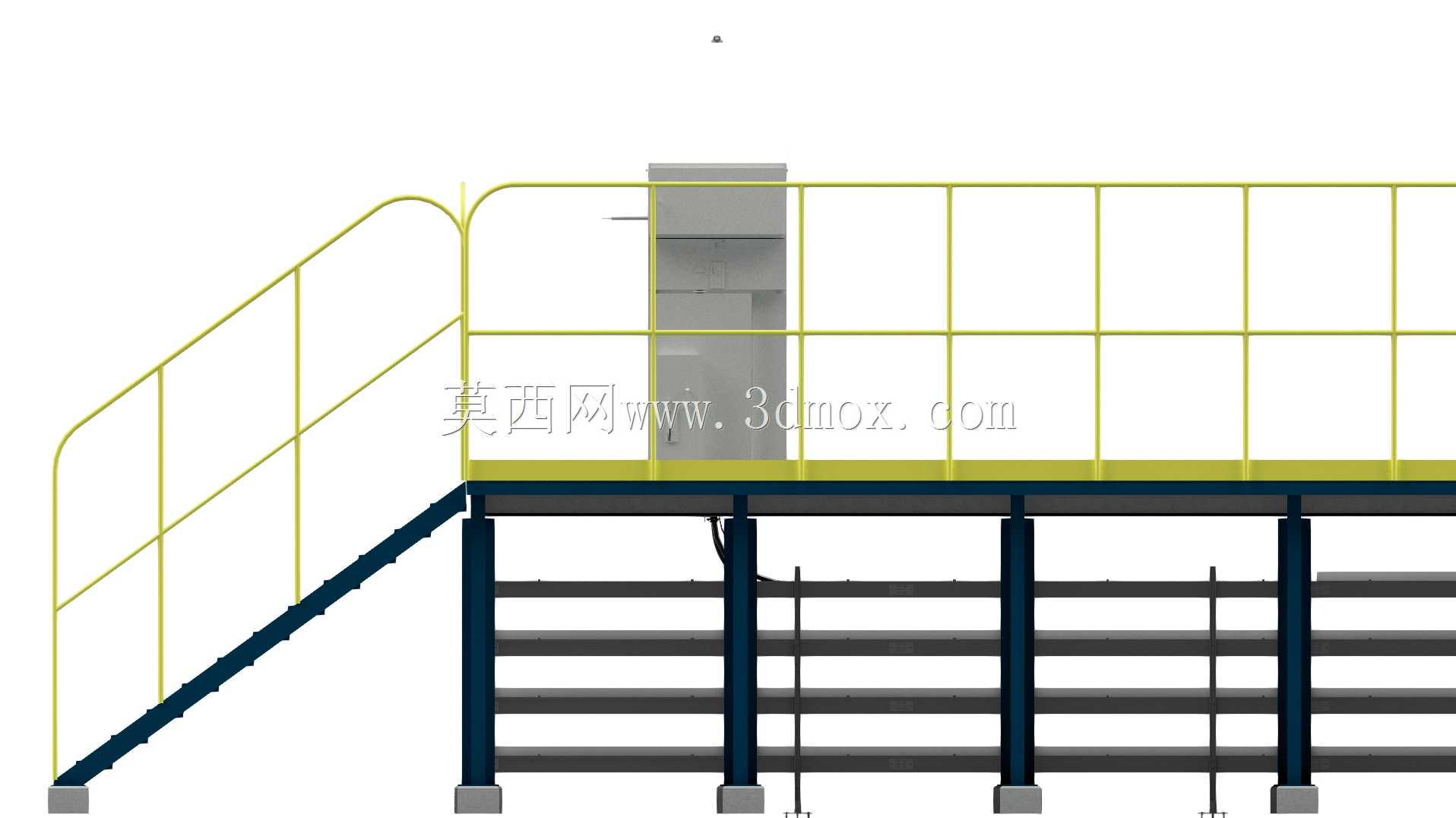

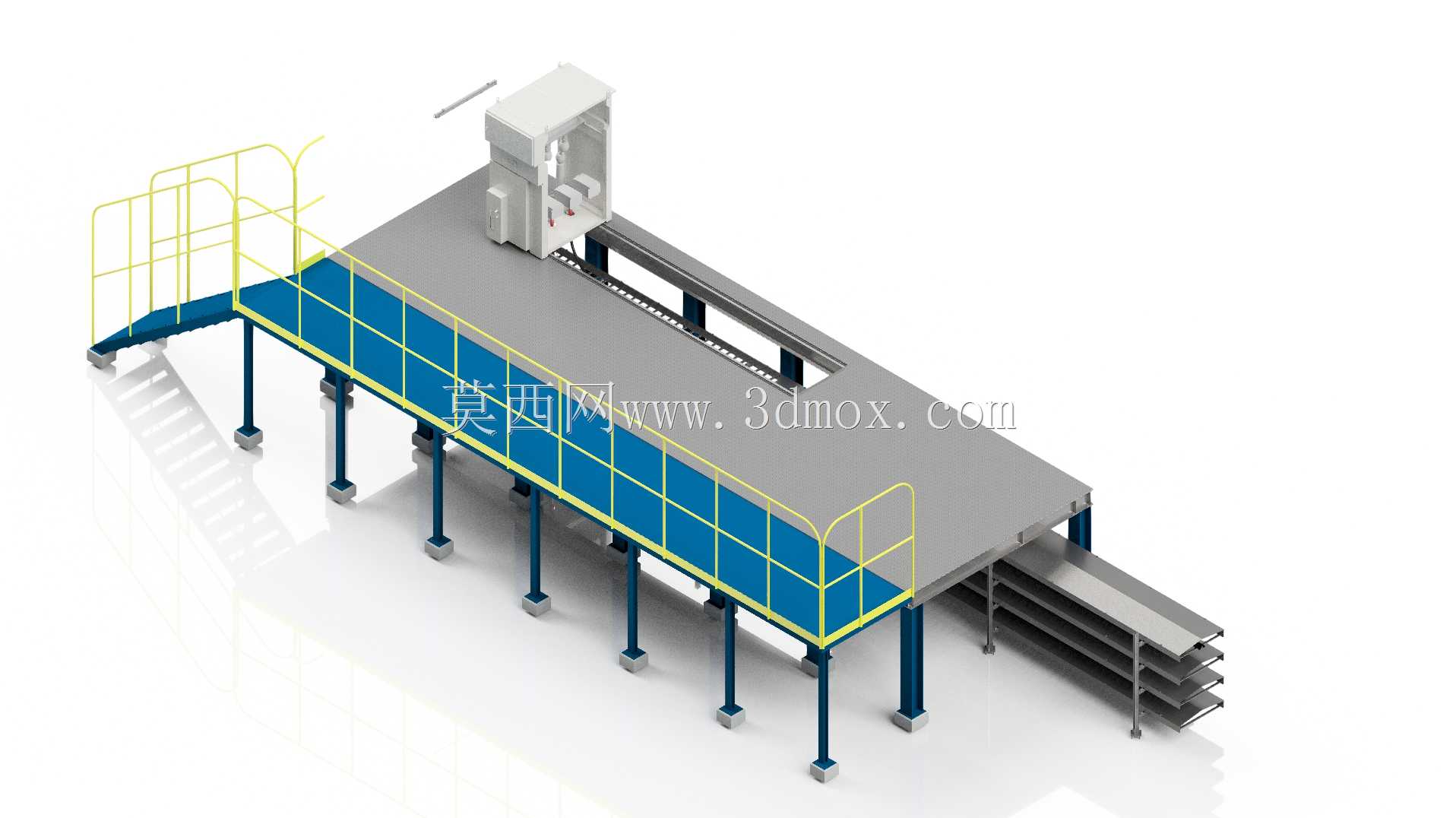

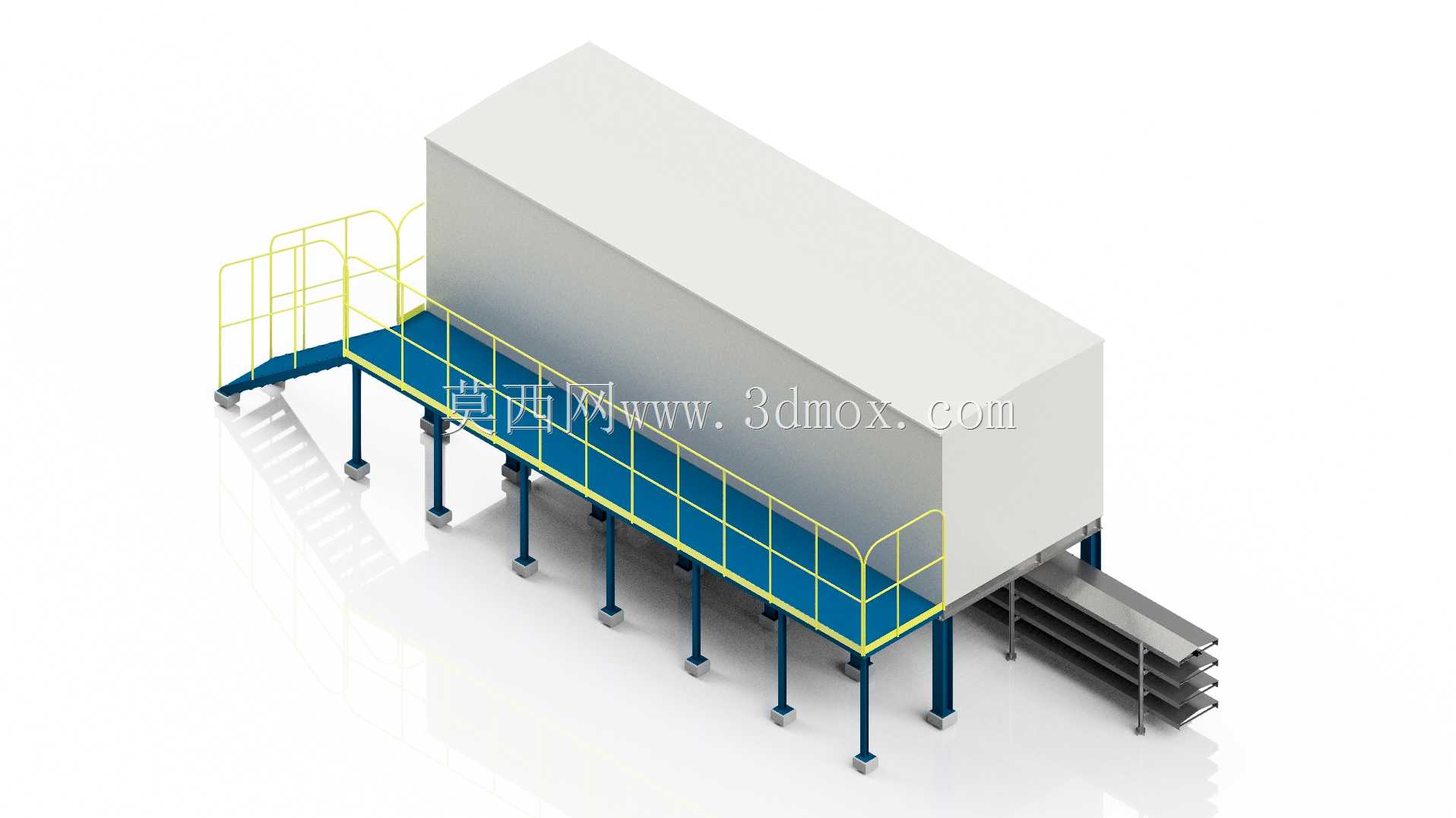

　　从结构设计逻辑来看，整体采用模块化钢构思路，主作业平台采用型钢焊接框架搭配防滑花纹钢板台面，台面高度匹配中压开关设备的接线端子高度，施工人员站立在台面上时，手臂自然抬起即可触及接线位置，无需踮脚或弯腰俯身，降低长时间作业的疲劳感。平台临边设置黄蓝双色防护栏杆，栏杆高度符合高空作业防护标准，横杆间距控制在350mm以内，防止工具或小零件从台边坠落，同时栏杆底部设置100mm高的挡脚板，避免施工废料掉落砸伤下方布线人员。平台一侧设置带防滑踏步的斜爬梯，爬梯倾角设置为45度，踏步表面做防滑纹路处理，爬梯两侧同样设置扶手，人员上下时可全程抓握，保障通行安全。

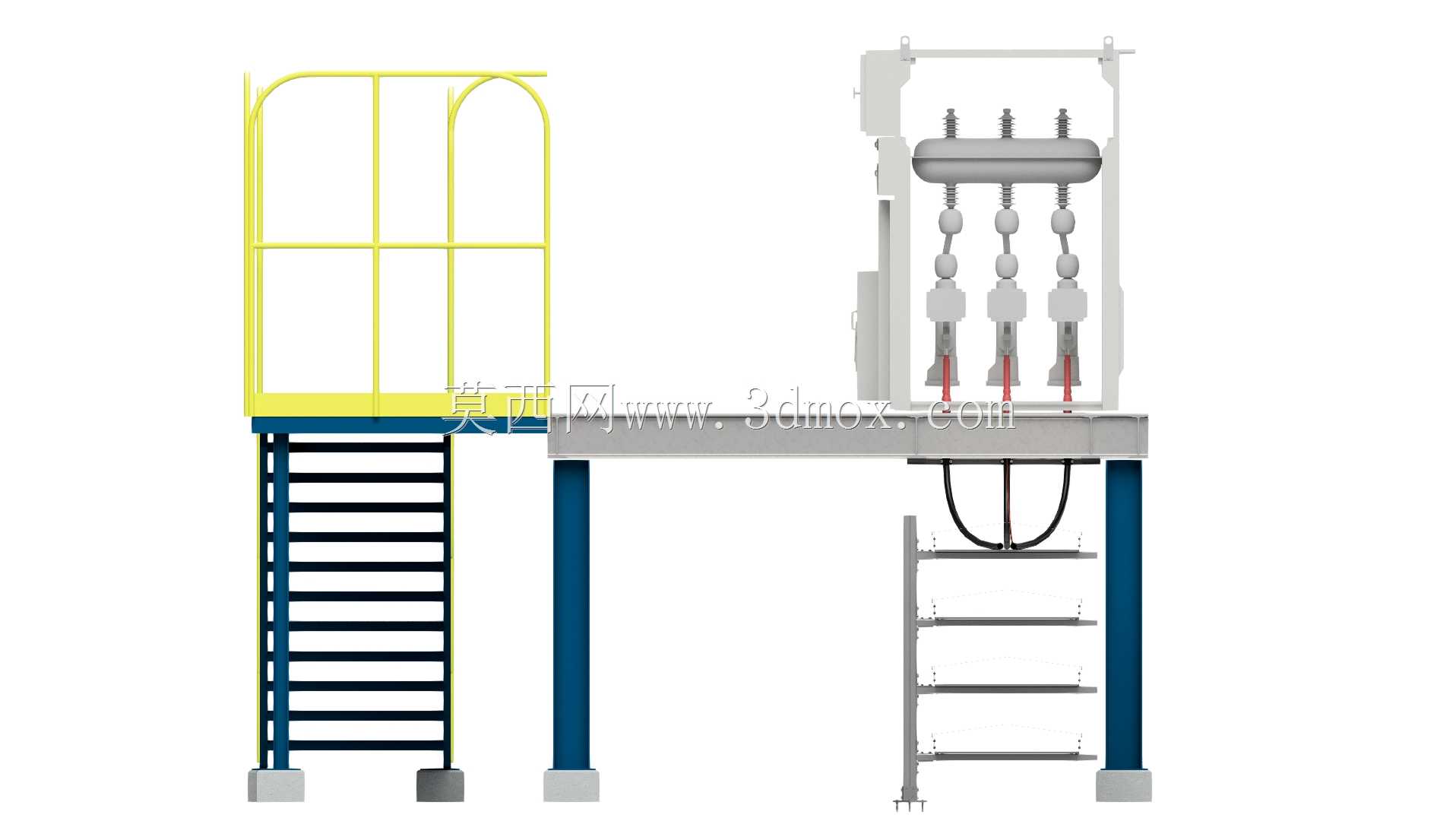

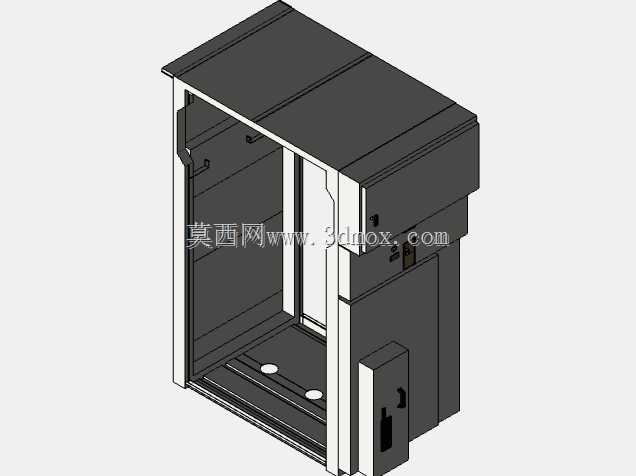

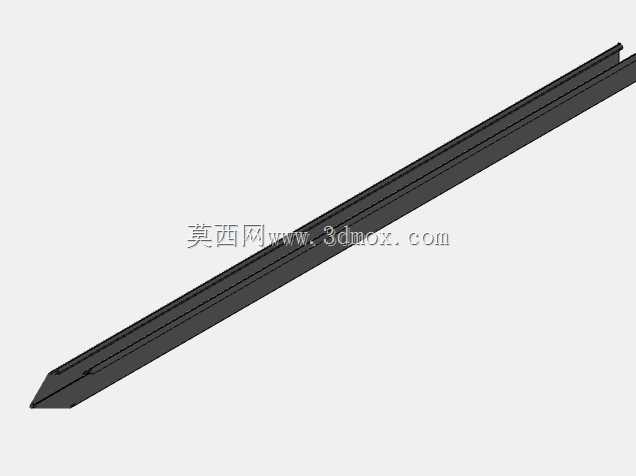

　　平台靠近开关设备的一侧预留了设备安装空位，开关设备可直接固定在平台延伸的支撑梁上，与平台台面保持齐平，接线作业时无需跨越缝隙。平台另一侧设置多层布线槽结构，电缆从电气外壳引出后，可沿布线槽分层排布，不同回路的中压电缆可分槽敷设，避免交叉干扰，布线槽的边缘做圆角钝化处理，防止敷设电缆时划伤绝缘外层。支撑腿采用可调式结构，每个支腿底部配置方形调节脚座，可根据现场地面的平整度调节高度，调节范围在±50mm，即使现场地面存在轻微坡度或不平整，也能保证平台台面保持水平，避免设备倾斜带来的接线应力。

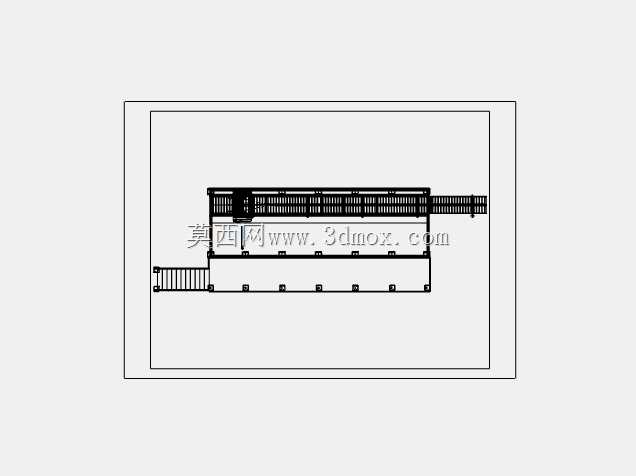

　　在安装边界设计上，整体平台的长度根据中压开关设备的并排布置宽度确定，宽度控制在1200mm，既保证施工人员有足够的转身操作空间，又不会过多占用配电房的通行通道，平台边缘与电气外壳的间隙控制在20mm以内，防止小零件掉落进缝隙，同时避免平台与外壳硬接触产生振动传导。爬梯的入口位置设置在平台远离带电侧的一端，人员上下时不会触碰带电接线部位，符合配电作业的安全距离要求。布线槽的出线口位置对应开关设备的接线端子排高度，电缆从槽内引出后可直接接入端子，无需额外弯折，减少电缆的弯曲应力，延长电缆使用寿命。

　　从实际使用场景出发，这套结构不仅可用于新建配电项目的安装作业，也可作为后期运维检修的固定作业平台，日常巡检时人员可通过爬梯到达台面，检查开关接线端子的紧固情况、电缆绝缘层的老化情况，防护栏杆可保障巡检过程的人员安全。平台表面做喷塑防腐处理，适配配电房内的干燥通风环境，长期使用不会出现锈蚀掉漆的情况，所有钢结构的连接部位均采用螺栓加焊接的双重固定方式，整体承重可达每平方米500kg，可同时容纳3名施工人员携带工具在台面上作业，满足多回路电缆同时敷设的作业需求。在细节处理上，平台台面的花纹钢板选择3mm厚度，兼顾承重能力与整体重量，安装时可通过螺栓将支腿底部与地面预埋板固定，进一步提升整体结构的稳定性，避免作业时平台出现晃动。
