墙面嵌入式电气配电板接地连接结构

　　在民用建筑配电、工业厂房末端供电、商业综合体楼层配电的场景中，这类墙面安装的配电板接地连接结构是末端供电安全的核心防护节点，区别于大型进线柜的集中接地设计，这类末端配电板的接地系统直接对接终端用电设备的保护回路，一旦接地连接失效，终端设备外壳带电的风险会直接传导至操作端，因此结构设计上的可靠性优先级远高于外观装饰性。

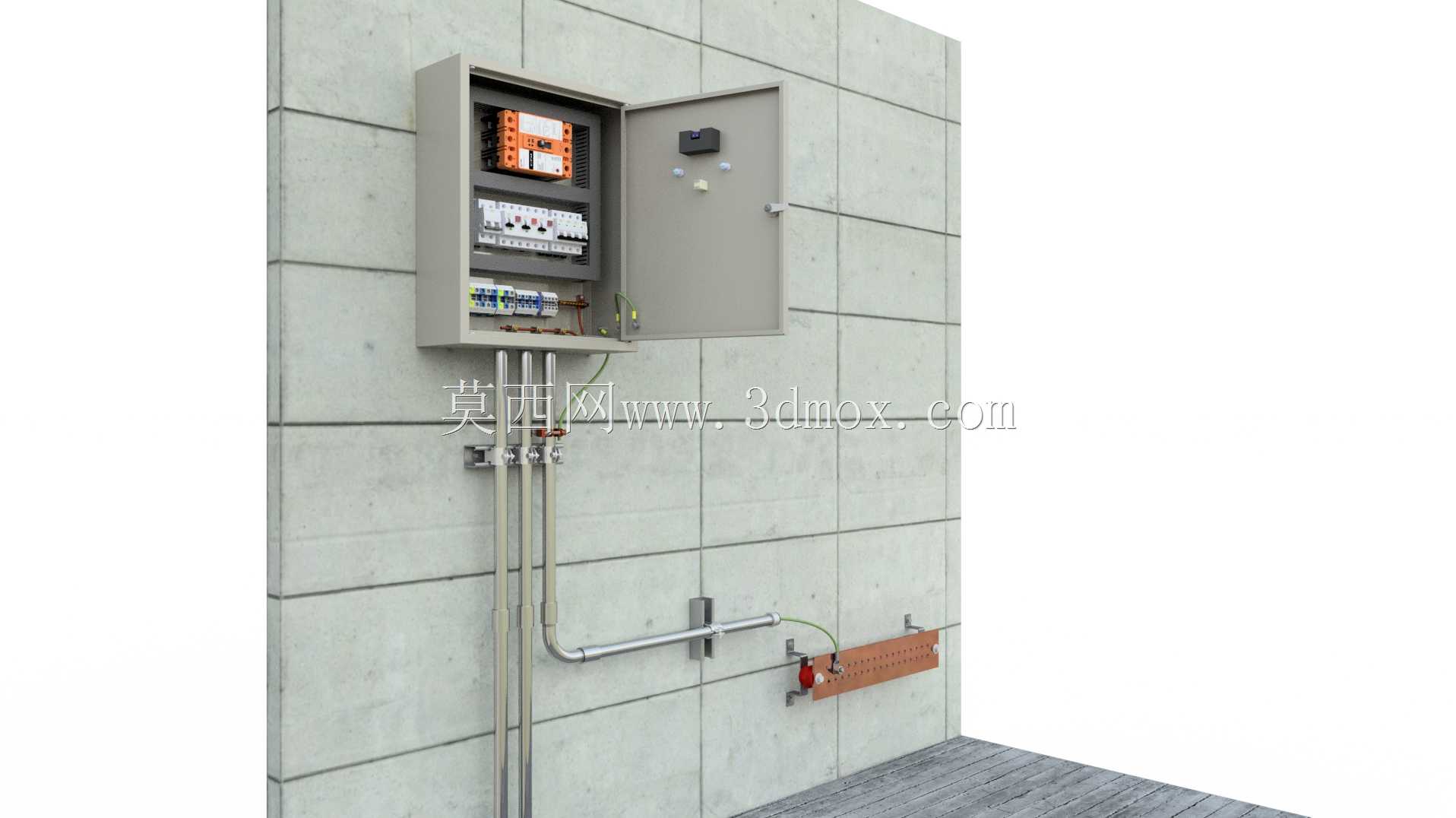

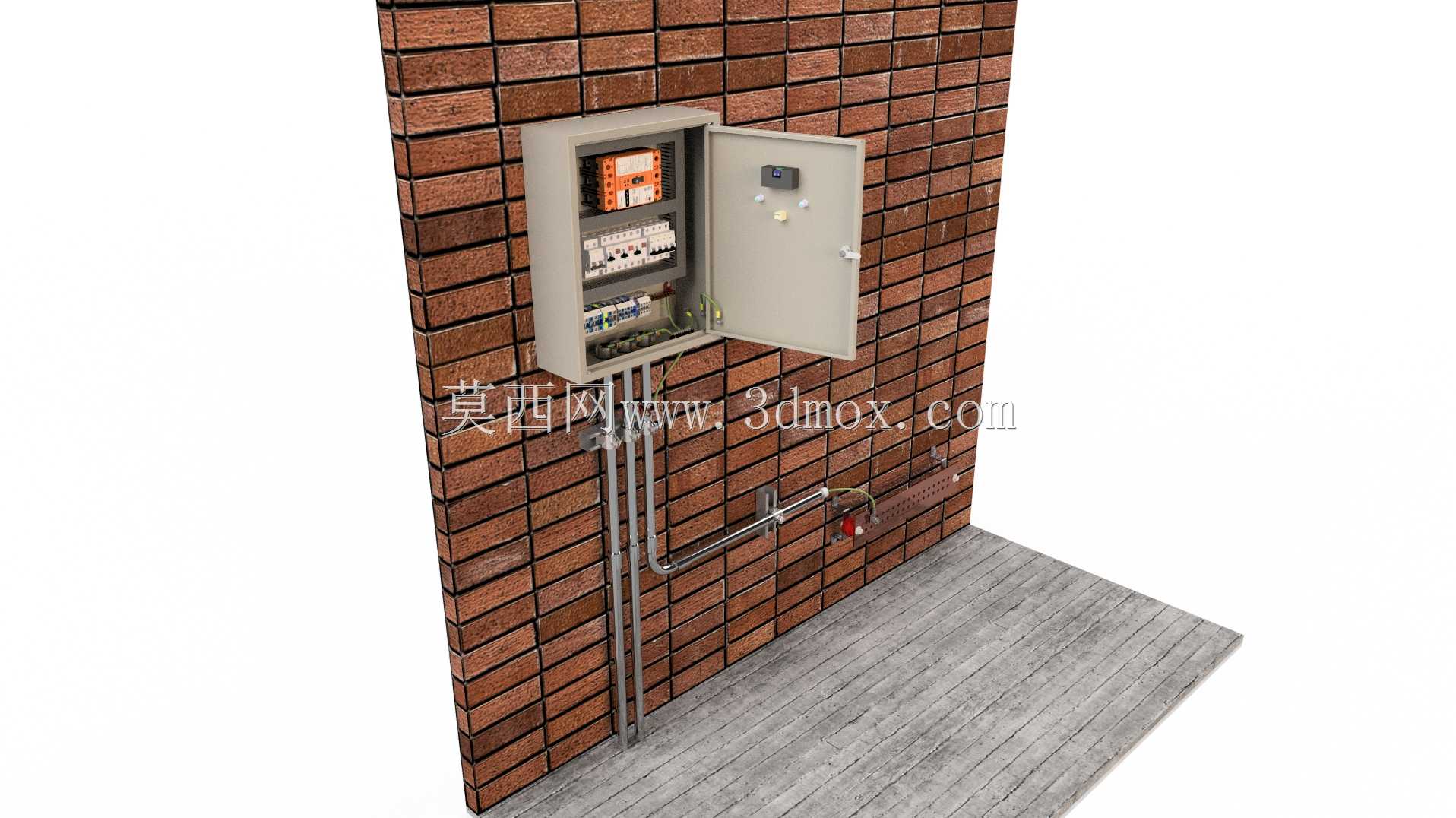

　　从实际安装边界来看，该配电板采用明装挂墙方式，适配混凝土实心墙、加气块挂网抹灰墙等常见建筑墙面，箱体背部预留的穿线孔位对应墙面预埋的穿线管位置，安装时箱体底边距完成地面的高度通常控制在1.4米至1.6米区间，既避免日常活动误碰箱内带电部件，也方便运维人员开箱操作。箱体采用薄钢板折弯成型，门板与箱体主体之间通过编织铜带做跨接接地，避免门板因喷涂绝缘层导致接地断开，箱门的锁具采用通用三角锁，适配配电运维的通用钥匙，无需额外配置专用开锁工具。

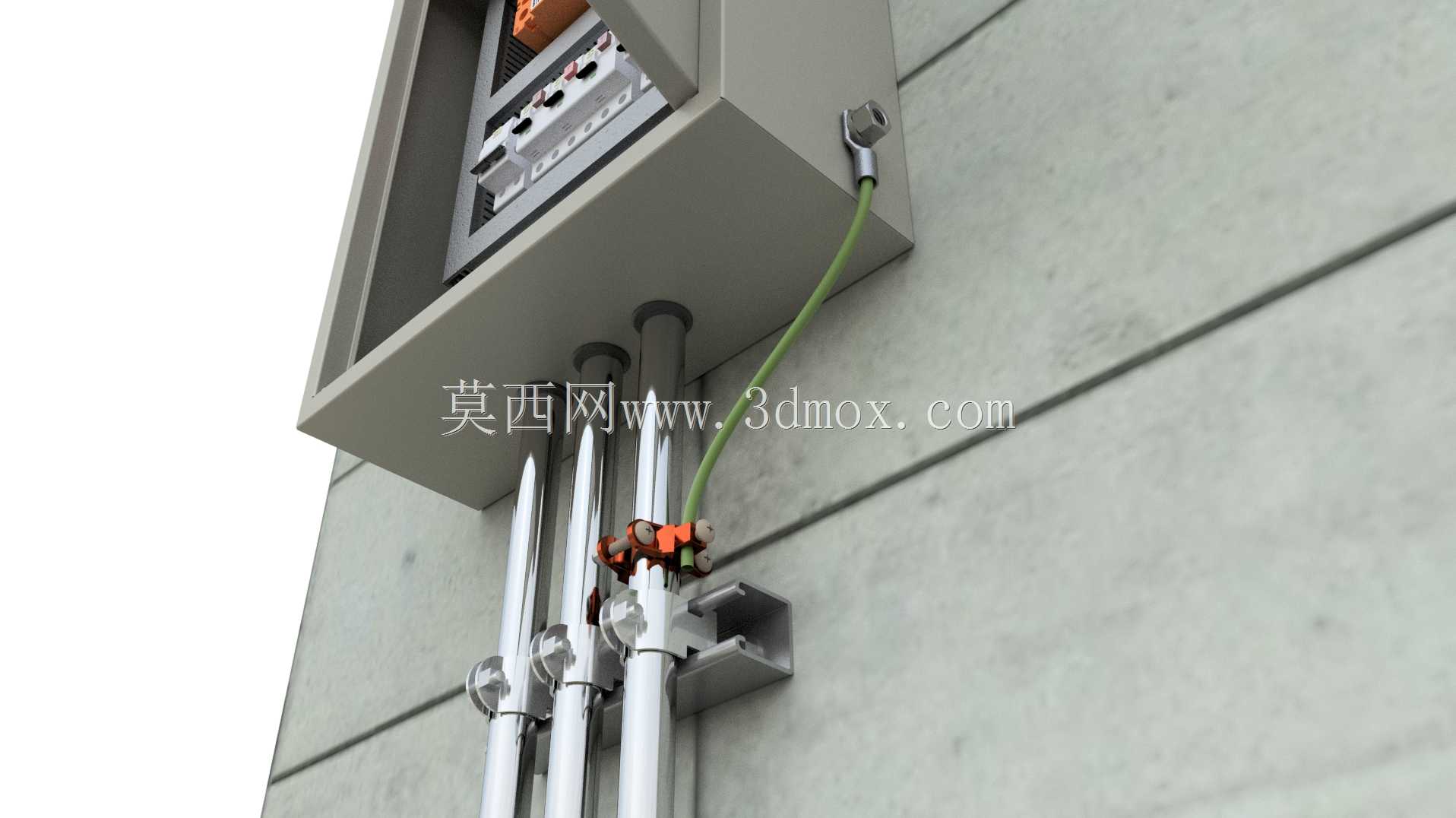

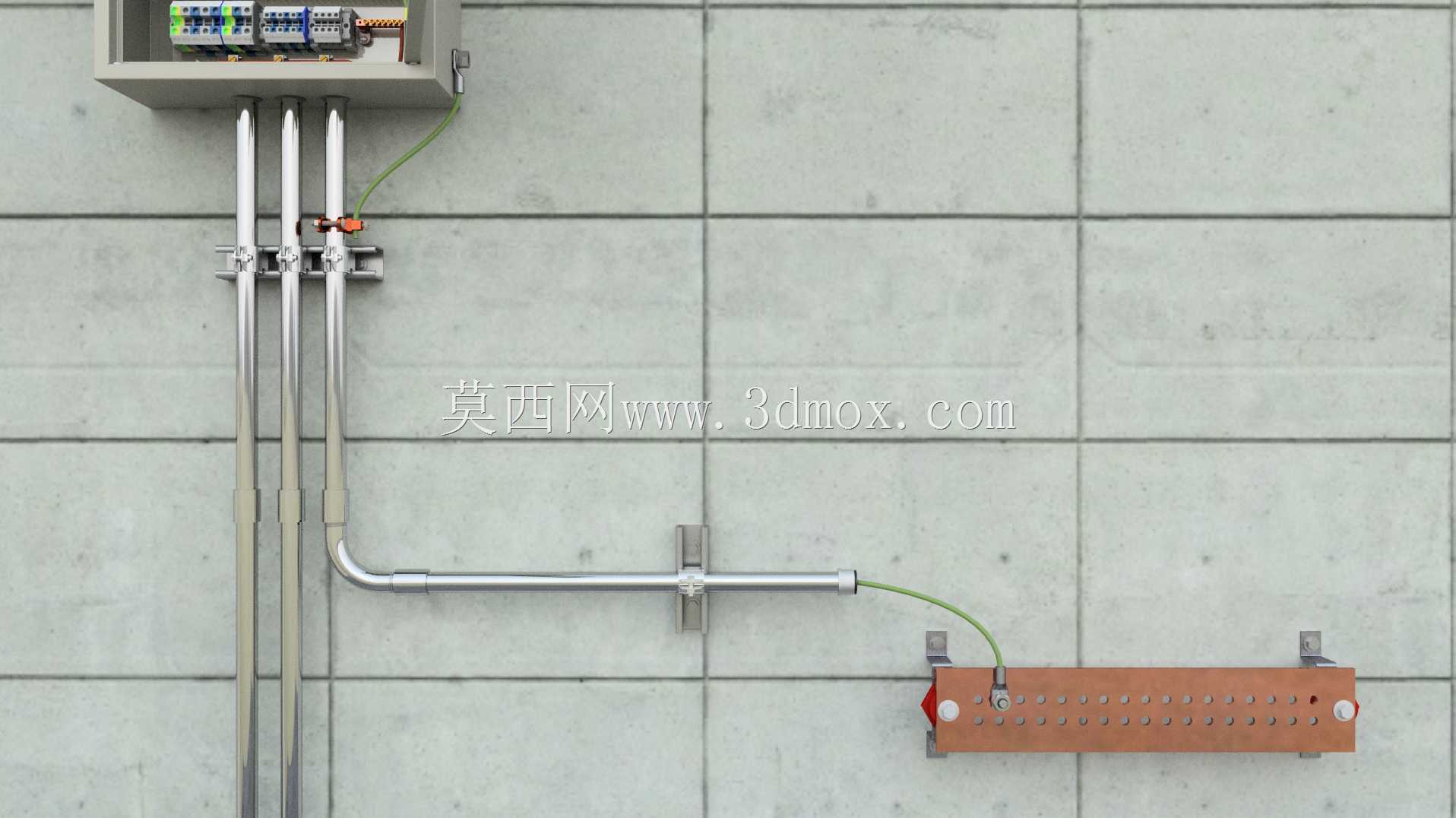

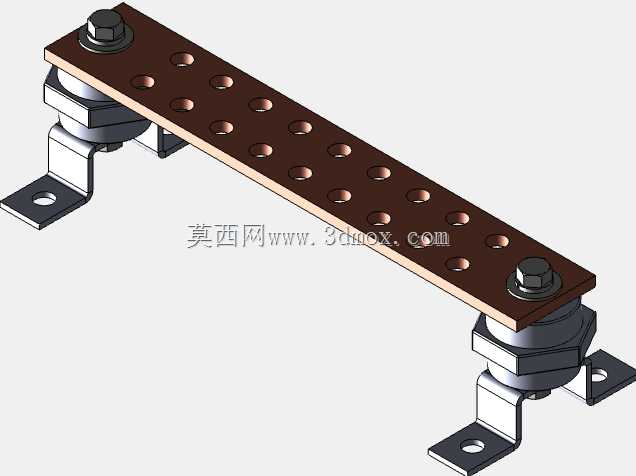

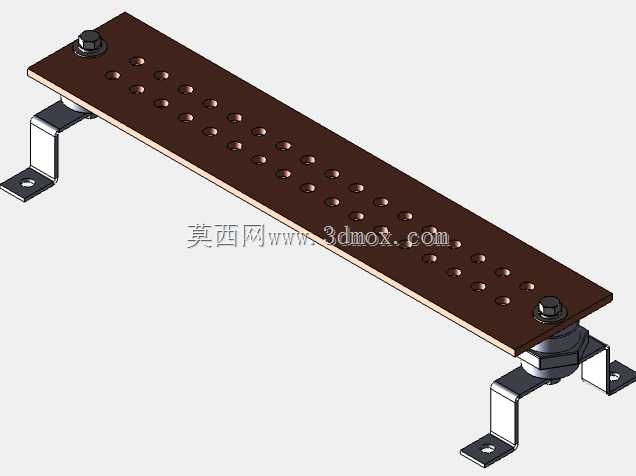

　　箱内的接地排独立设置在箱体下部区域，与零线排做物理隔离，接地排上的每个接线端子都对应独立的压接位置，避免多根导线共压导致的接触电阻过大问题，从接地排引出的连接路径分为两路：一路沿穿线管向下连接至墙面预埋的等电位联结端子板，与建筑整体接地网连通，另一路预留接线位对接终端设备的保护地线，所有接地导线的线径匹配进线回路的载流量要求，机械强度满足穿线拉扯、长期震动不松脱的要求。

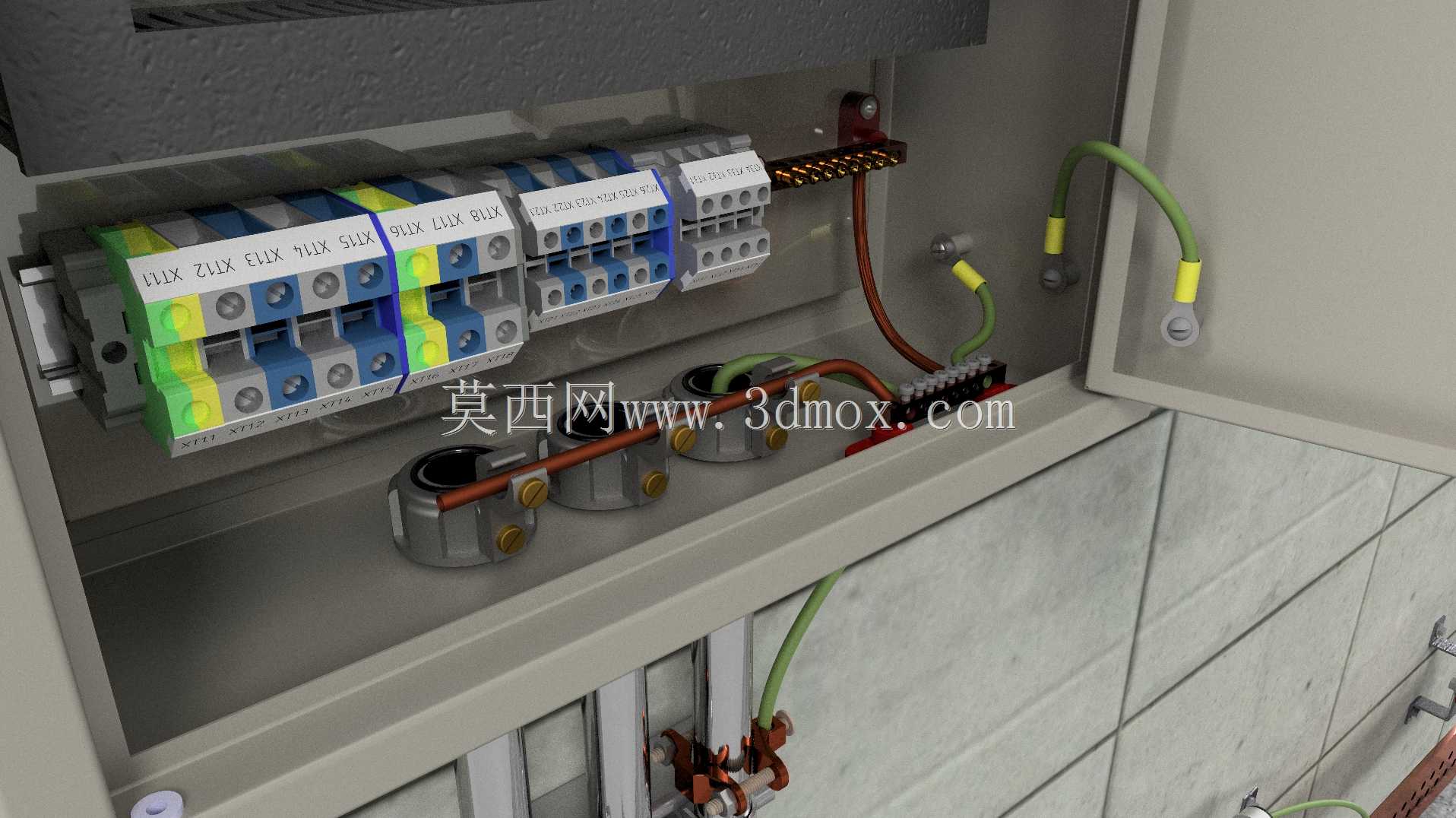

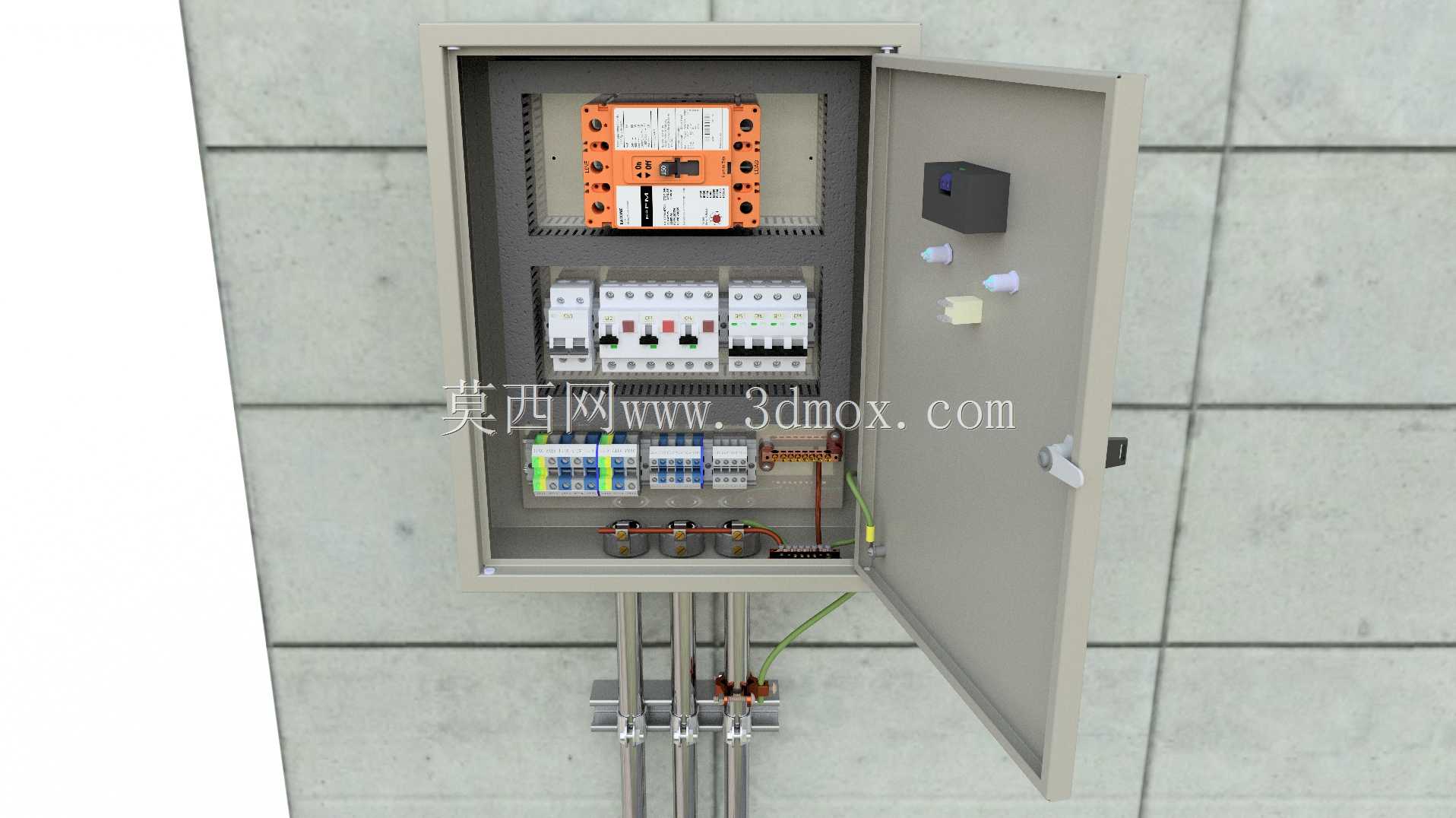

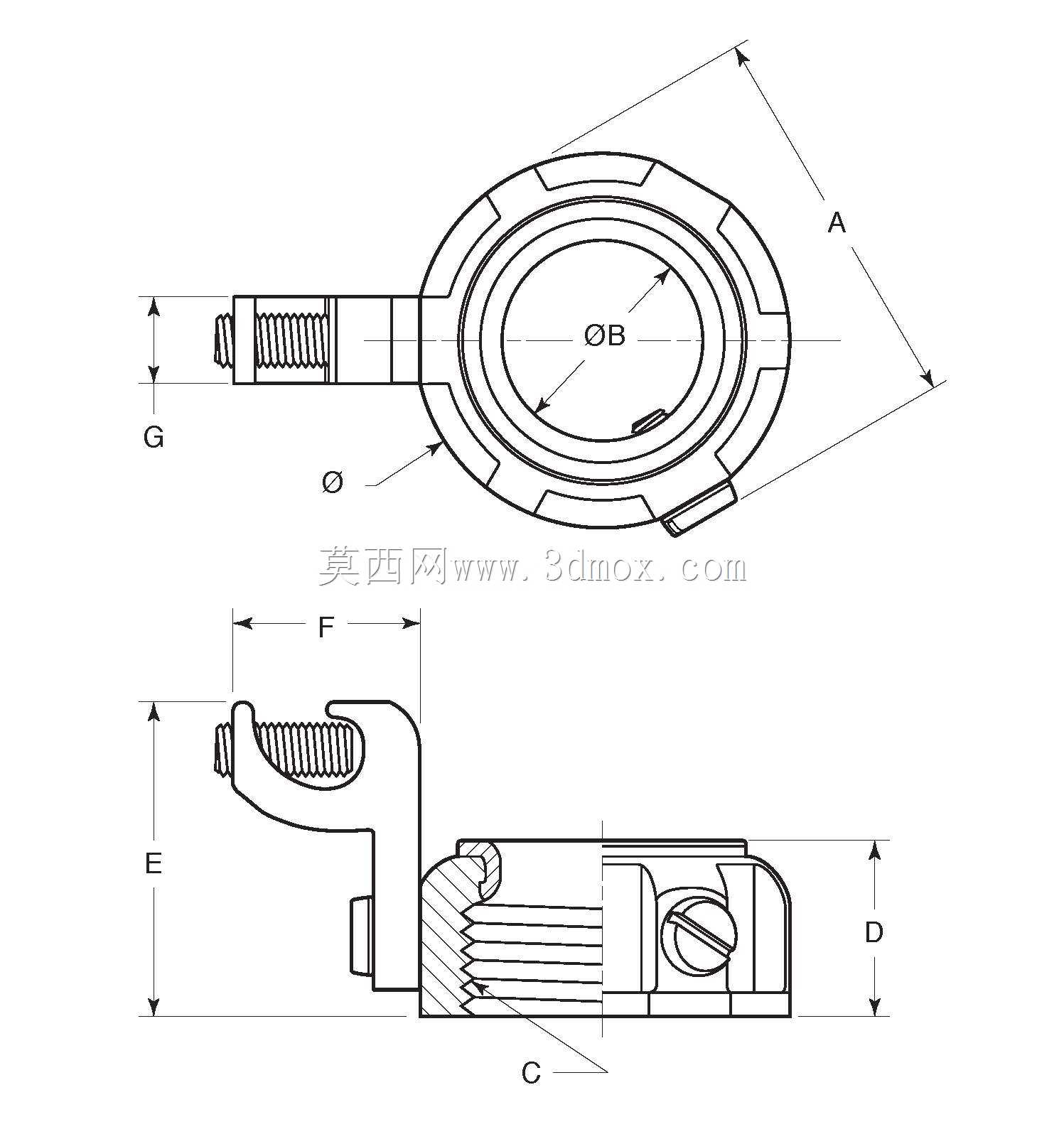

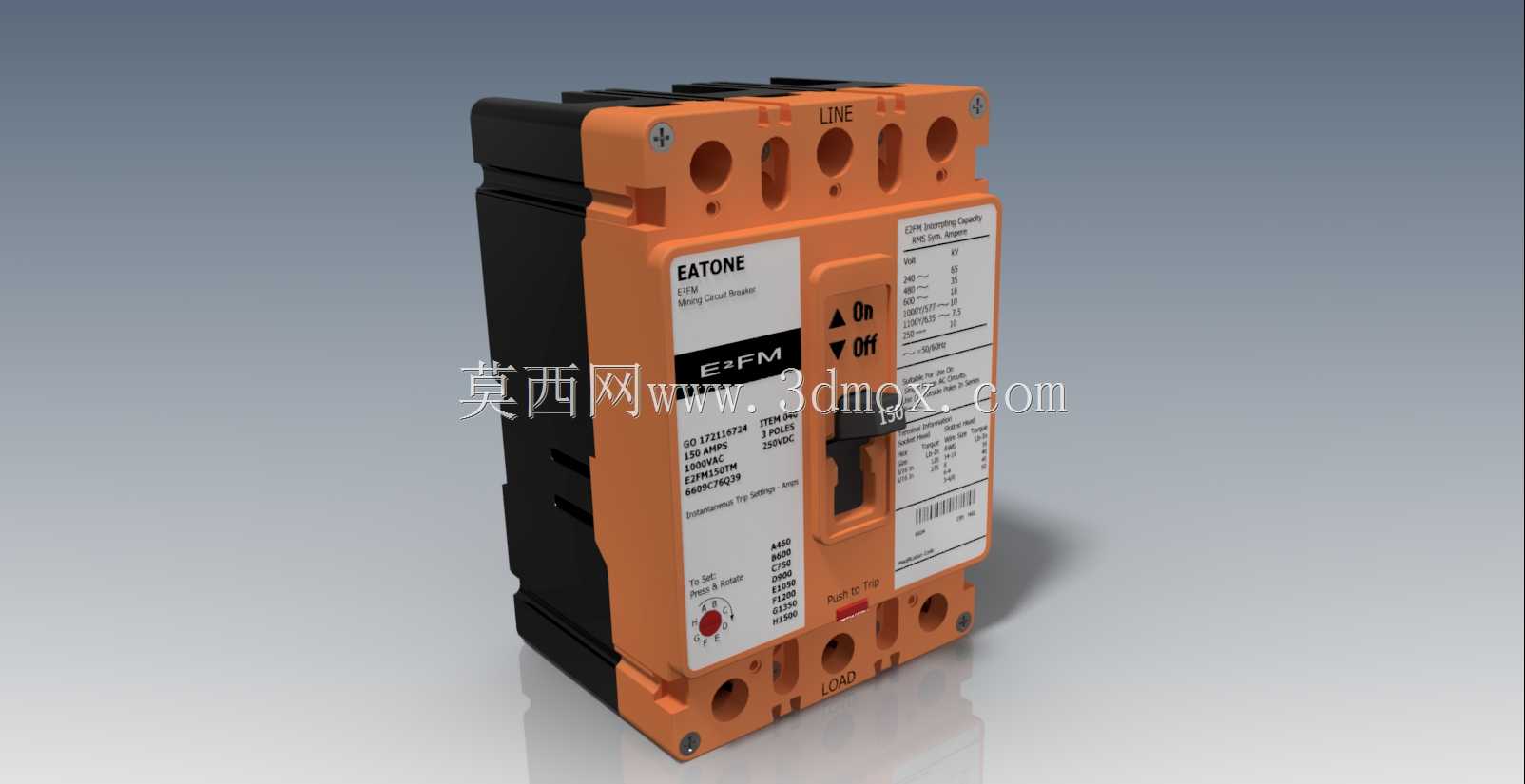

　　设计过程中首先要考虑的是操作空间预留，箱内元器件排布时，接地排与断路器出线端、零线排之间预留不小于15毫米的电气间隙，避免不同回路导线交叉干涉，导线沿箱内的理线架排布，每个回路的接地导线都套有对应标识的线号管，方便后期运维排查。箱体下部的进出线位置设置橡胶护圈，避免穿线时导线绝缘层被钢板切口割破，护圈与穿线管之间采用锁母固定，防止线管移位拉扯内部接线。

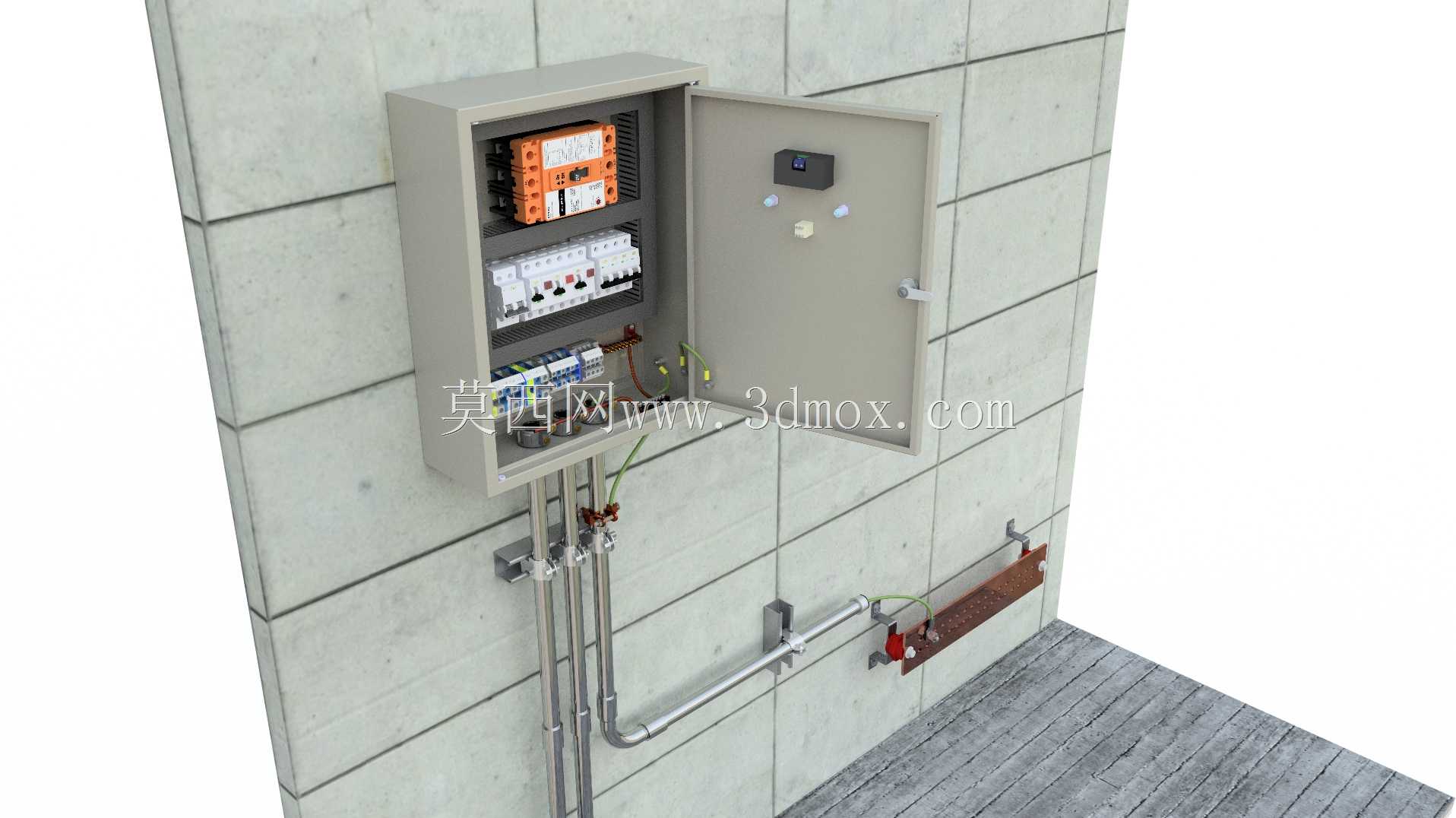

　　从功能特性来看，这套接地连接结构的核心作用是将配电板箱体、箱内金属安装板、终端用电设备的金属外壳全部与建筑接地网做等电位联结，当回路出现绝缘破损导致外壳带电时，故障电流会通过接地回路快速导入大地，触发前端漏电保护装置动作切断电源，避免人员触电风险。区别于临时用电的接地装置，这类固定安装的配电板接地连接采用永久性压接工艺，所有接线端子都配置防松垫片，长期使用过程中不会因温度变化、墙体轻微震动导致接线松脱。

　　建模过程中需要重点还原的细节包括：箱体折弯处的圆角过渡、门板内侧的加强筋结构、接地排上的螺丝牙纹、导线的弯曲半径、墙面安装的膨胀螺栓固定位，以及等电位端子板与接地导线的连接点。很多新手建模时容易忽略跨接铜带的编织纹理、护圈的橡胶材质形变特征，导致模型渲染后缺乏真实工程质感，实际上这些细节正是区分通用配电箱体模型与实际工程应用模型的核心差异点。另外安装时的墙面管线排布也需要在模型中体现，包括穿线管的弯曲半径、管卡的固定间距，这些细节能直接反映模型是否符合现场施工的实际要求，避免出现设计模型无法指导现场安装的问题。

　　在不同应用场景下，这套接地结构的适配性也有调整空间：在潮湿区域比如地下车库、卫浴间旁的配电板，接地排会额外做镀锌防腐处理，接线端子压接后套热缩管密封，避免潮湿环境导致接线端子氧化；在多粉尘的工业车间，箱体的密封胶条会完整覆盖门板与箱体的接缝，防止粉尘进入箱内堆积在接地排上导致接触不良；在有防爆要求的区域，接地连接的导线截面会比常规场景放大一个等级，所有接线点都采用防爆密封接头固定，避免故障电弧外泄。

　　从结构设计的逻辑来看，这类配电板的接地系统没有采用复杂的模块化结构，核心追求的是长期可靠性，所有连接点都采用可拆卸的螺丝压接方式，方便后期运维时检测接地电阻，不需要破坏原有结构就能完成接线调整。箱体的安装挂孔设计为长圆孔，允许安装时有5毫米左右的位置调整量，抵消墙面预埋线管的位置偏差，降低现场安装的施工难度，避免因为预埋偏差导致箱体无法对位安装的问题。
