6PIN直插排母式电子接插件结构设计

　　在消费类电子、工业控制板卡的板间连接场景里，这类2x3排布的直插排母是极为常用的板端互连元件，很多电源模块、小型信号变送板的扩展接口都会选用该规格元件完成板对板、线对板的信号与小电流传输。从实际使用场景来看，这类排母常配套对应规格的排针使用，可实现两块PCB之间的可拆卸连接，无需焊接固定就能完成信号通路搭建，在小批量样机调试、模块化设备组装环节能大幅降低装配返工成本，一旦某块功能板出现故障，直接拔插更换即可，不需要拆解整板焊接点。

　　从功能特性上看，该款排母采用1.27mm标准引脚间距，属于高密度通孔安装元件，单排3Pin共两排总计6个连接回路，可同时传输多路低压直流信号或者小功率供电回路，接触端采用弹性铜片结构，配对排针插入后能保持稳定的接触压力，避免设备在振动工况下出现接触不良、信号瞬断的问题。绝缘基座采用耐高温工程塑料注塑成型，可耐受波峰焊、回流焊阶段的高温冲击，不会出现基座融化、引脚移位的焊接缺陷，适配常规PCB组装的全流程焊接工艺。

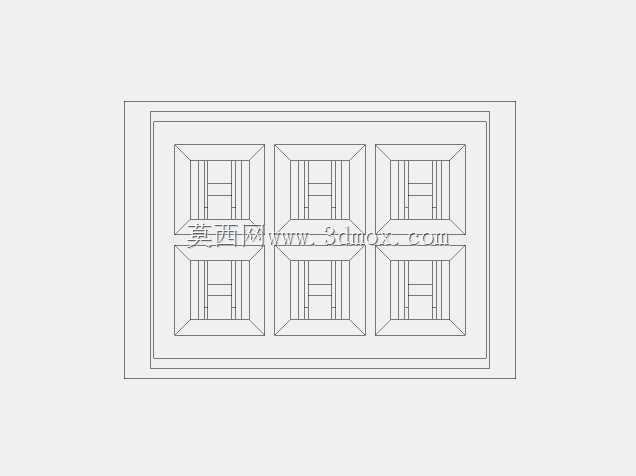

　　设计层面首先要匹配PCB安装孔位的排布精度，引脚中心距严格控制在1.27mm公差范围内，排距同样遵循标准1.27mm网格规范，确保元件插装时每个引脚都能顺利对应PCB上的金属化通孔，不会出现引脚偏位顶弯、无法插装的问题。绝缘基座的外形做了规整的立方体设计，顶部的引脚插孔做了导向倒角，配对排针插入时能自动导正位置，降低人工插装或者自动化装配时的对位难度。基座高度设置为3.40mm，这个尺寸是综合考虑PCB焊接后引脚伸出长度、板间堆叠间隙确定的，既能保证焊接时焊锡不会顺着引脚爬到接触端内部造成接触失效，也能让两块对插的PCB之间留出足够的走线空间，避免板上表面贴装元件和对侧板发生干涉。

　　安装边界上需要注意，该元件为THT通孔安装形式，PCB上对应的安装孔直径建议设置为0.6mm±0.05mm，孔位周围0.8mm范围内不要布置其他贴片元件或者走大电流铜皮，避免焊接时焊锡桥接造成相邻引脚短路。元件本体的长宽尺寸按照6Pin标准规格设计，布局时在元件四周预留至少1mm的操作空间，方便后期维修时用镊子或者拔取工具拆卸元件，不会磕碰周边的其他元器件。另外在结构建模时，要重点还原绝缘基座的卡槽结构、引脚的伸出长度与直径参数，确保在做整机结构干涉检查时，能准确模拟元件的实际占用空间，避免结构件装配时和元件本体发生挤压碰撞。

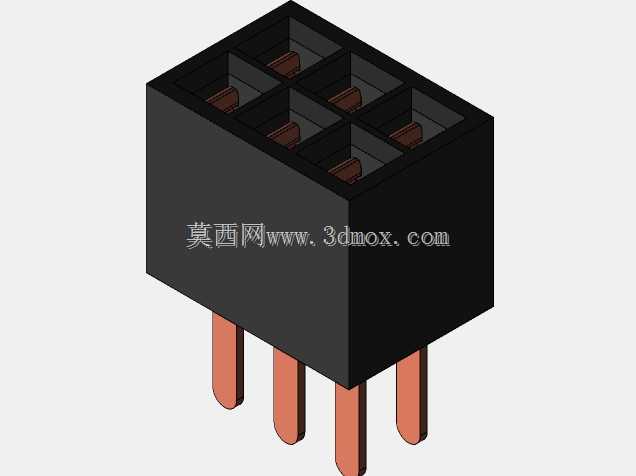

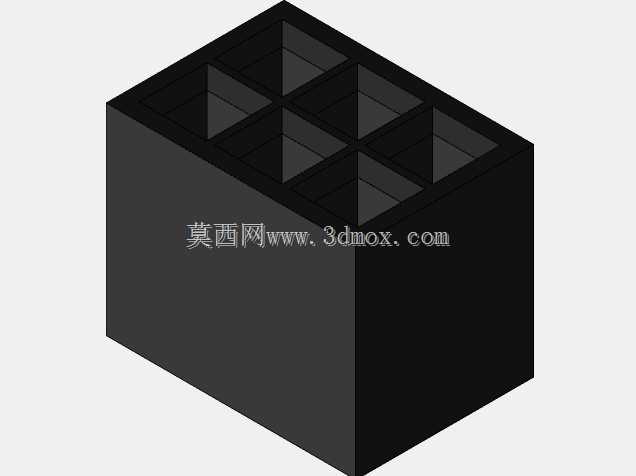

　　很多刚接触板卡结构设计的工程师容易忽略这类接插件的实际高度公差，建模时如果只按照标称尺寸绘制，不考虑引脚焊接后的凸出高度、绝缘基座的成型公差，很容易出现机箱盖板压到元件顶部、板间对插时行程不足的问题。这款排母的模型严格按照实物的实际尺寸还原，包括顶部插孔的分隔筋结构、基座底部的定位凸点都做了准确复刻，在进行PCB布局、整机结构装配校验时，可以直接调用模型完成空间校核，不需要反复对照实物样品测量尺寸，能大幅缩短结构设计阶段的校对周期。在电源类产品里，这类排母也常用来做变压器副边绕组和控制板的信号连接，因为引脚间距小、占用板面空间少，特别适合在紧凑的电源模块内部布置，不会占用过多的PCB板面空间，给功率器件、变压器本体留出足够的散热区域。
