储水式热水器可调式温控恒温装置

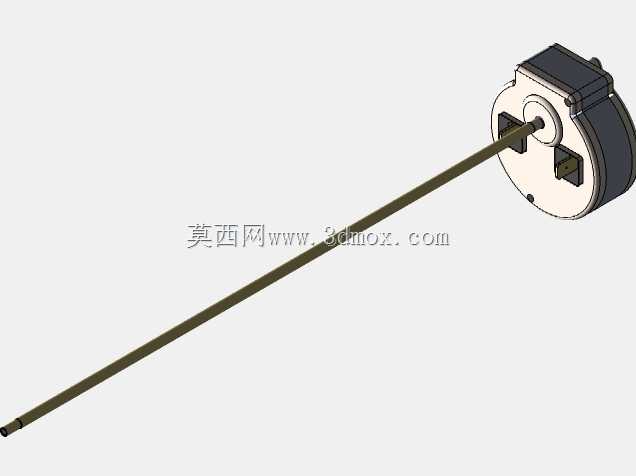

　　在民用储水式电热水器、小型商用储水加热设备的电控系统里，这类带长探杆的恒温温控装置是核心安全与控制部件，直接决定加热回路的通断逻辑与出水温度稳定性，是电热类产品CCC认证里必须核验的关键安全件。做结构设计时首先要考虑安装边界，这个部件的主体是圆形薄壳结构，背部带定位卡扣，适配热水器内胆侧端预留的标准φ32mm安装孔位，安装时探杆沿内胆径向插入储水腔内部，探杆长度根据不同容积的内胆做匹配，常规40-60L家用机型配用的探杆长度在180-220mm区间，探杆外层采用耐高温不锈钢包覆，内部封装双金属片感温元件，探杆插入深度要保证感温端处于内胆中部储水区，避免贴靠加热管导致温度采样偏差，也不能过短导致采样点靠近冷水进水口出现温度误判。

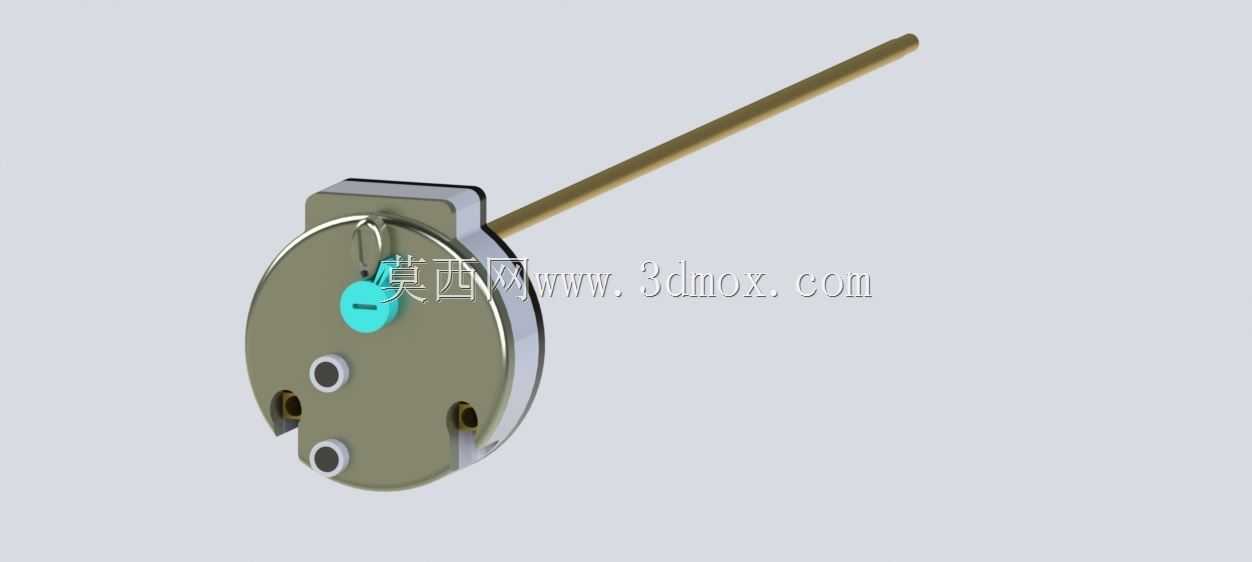

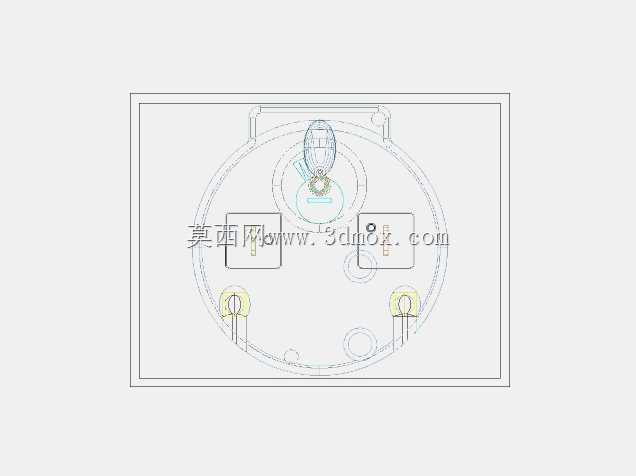

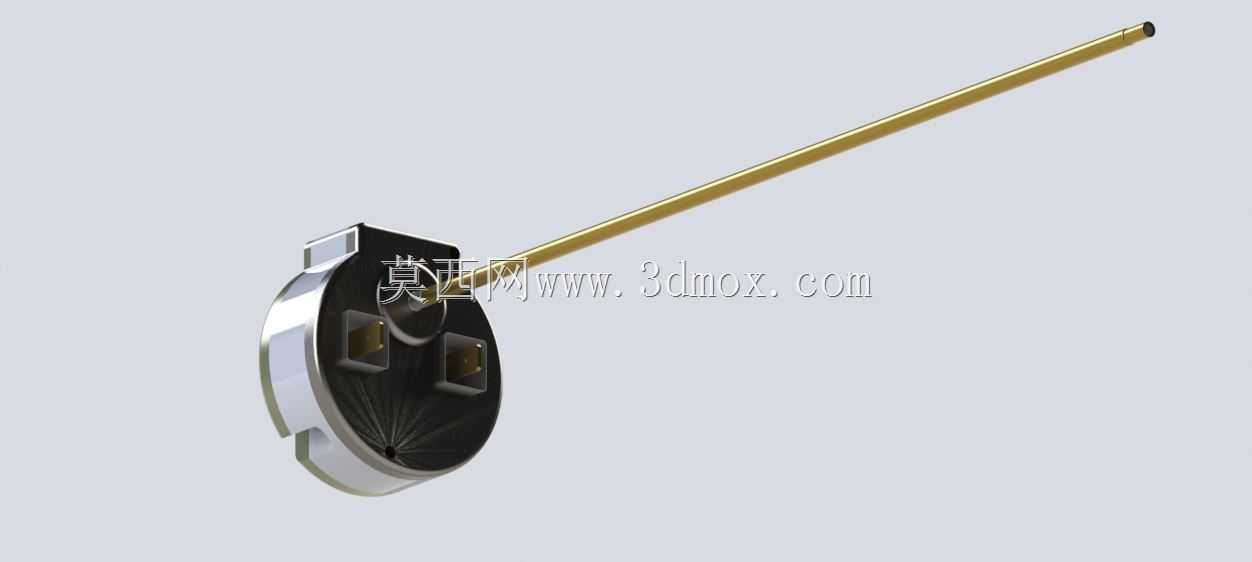

　　主体圆形端盖部分厚度控制在12mm以内，安装后突出内胆外壁的高度不超过15mm，刚好可以藏入热水器侧端的保温层与装饰盖板之间，不会额外占用设备内部走线空间，端盖上预留的两个接线端子采用铜质插片结构，适配6.3mm标准接插件，接线时直接插装即可，不需要额外锁螺丝，能提升总装环节的装配效率，端盖上的旋钮结构是温度调节端，旋转角度范围在0-270度，对应30-75摄氏度的温度设定区间，旋钮表面做了防滑齿纹，调试时不需要额外工具，手动旋转即可完成温度设定，旋钮旁的小凸点是温度指示标记，对应端盖表面丝印的温度刻度，方便安装调试人员快速识别设定温度。

　　功能层面，这个部件同时承担两个核心作用，一是常规恒温控制，当探杆检测到内胆水温低于设定阈值时，内部触点闭合接通加热管供电回路，水温达到设定值后触点断开停止加热，把水温波动控制在±3摄氏度以内，保证出水温度稳定；二是超温保护，当主温控回路失效导致水温持续升高到95摄氏度左右时，内部的过热保护双金属片会动作，强制断开加热回路，且这个保护是手动复位结构，需要人工排查故障后按下复位按钮才能恢复供电，避免干烧引发安全事故。

　　设计时还要考虑部件的环境适应性，端盖部分采用阻燃PBT材质，耐温等级达到V0级，能长期在80摄氏度的周边环境下工作不老化变形，探杆与端盖的衔接处做了密封压合结构，防护等级达到IP40，能阻挡内胆周边的冷凝水渗入部件内部导致触点氧化短路，内部的触点采用银合金材质，能承受16A/250VAC的额定负载，满足常规2-3kW电加热管的通断需求，机械寿命不低于10万次动作，能覆盖热水器8-10年的设计使用寿命。

　　在三维建模过程中，要重点还原探杆的长度公差、安装卡扣的配合尺寸、接线端子的位置度，因为这些尺寸直接影响后续的装配干涉检查，比如探杆如果建模时长度偏差超过5mm，实际装配时就可能顶到内胆对面的加热管支架，卡扣尺寸如果偏差0.2mm以上，安装时就会出现卡不紧或者装配后松动的问题，旋钮的旋转行程也要准确还原，方便后续做整机操作空间的干涉验证，避免旋钮旋转时碰到周边的走线或者保温层。另外建模时要区分不同材质的外观特征，比如探杆的金属拉丝质感、端盖的磨砂阻燃塑料质感、旋钮的亮面标识质感，方便后续做整机渲染时还原真实的装配效果，给结构评审提供更直观的参考。这类温控装置除了用在储水式电热水器上，还可以适配小型电开水器、太阳能热水器的辅助加热水箱、小型商用储水加热设备，只要安装孔位、探杆长度、电气参数匹配，就能直接通用，在做选型替换时，核心要核对的就是探杆长度、额定电流、动作温度阈值、安装孔位尺寸这几个参数，不需要改动原有设备的结构就能完成替换。
