户外立式重型电气配电板支撑安装结构

　　这套支撑结构主要面向户外露天场景的电气配电设备布设需求，常见于厂区外围供电节点、户外临时施工配电点位、园区公共照明配电分区这类需要将电气箱体抬离地面的安装场景，核心作用是避免地面积水倒灌箱体、防止地面杂物磕碰箱体下部，同时预留足够的线缆穿接与维护操作空间。从实际使用角度看，这类支撑结构需要承受箱体满载元器件后的整体重量，还要应对户外长期的风载荷、温差形变以及轻微的外力碰撞，所以结构设计上优先考虑刚性与安装稳定性，没有多余的装饰性结构，所有构型都服务于承重与安装需求。

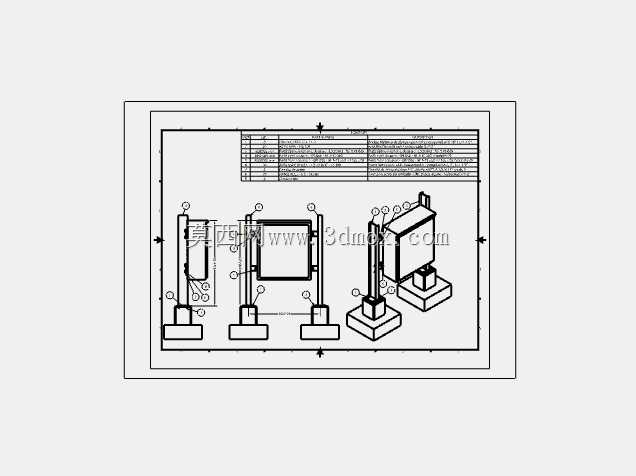

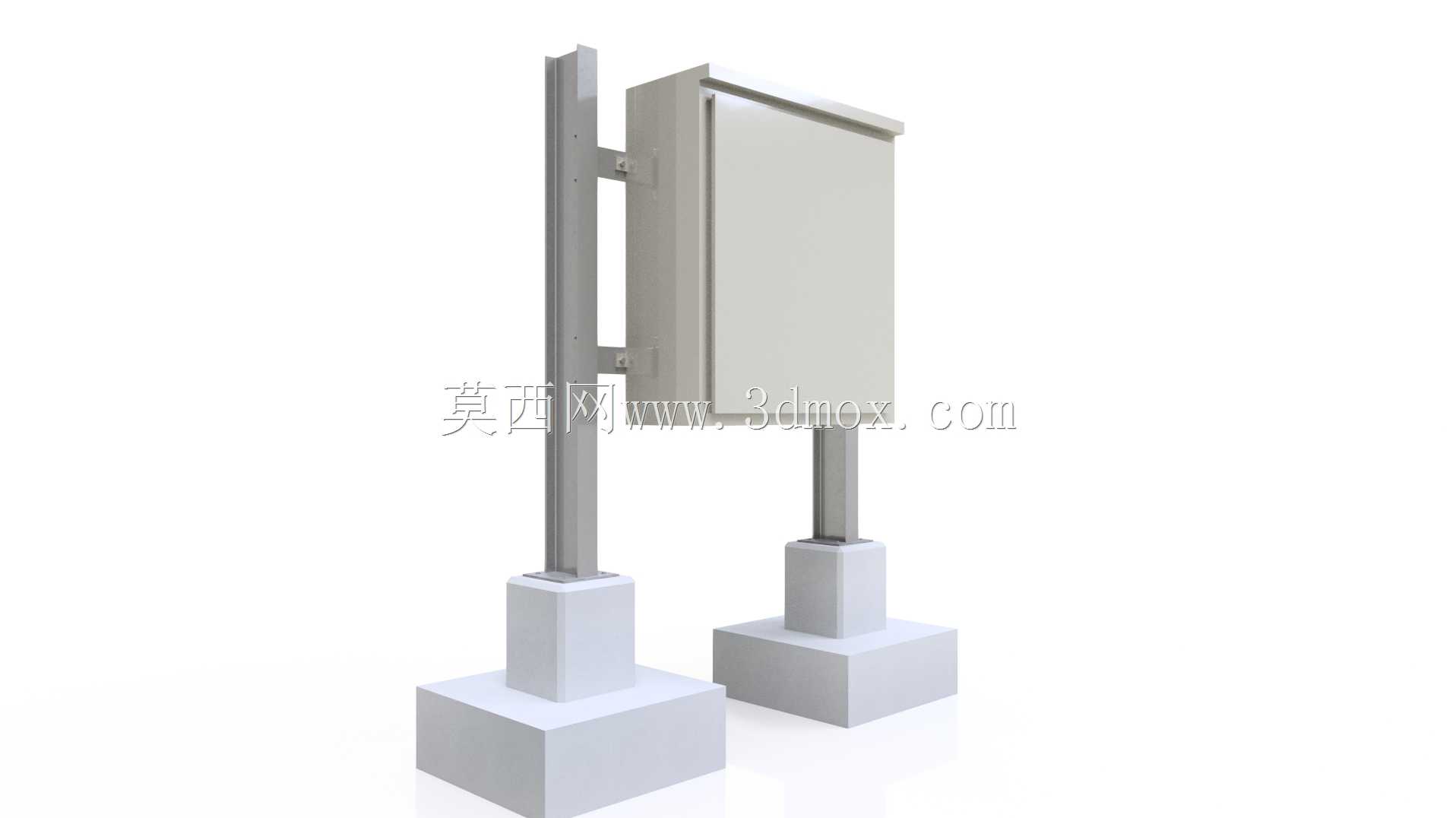

　　设计过程中首先确定了双立柱支撑的整体构型，区别于单立柱支撑的抗扭不足问题，双立柱分别对应箱体的两个安装侧边，每根立柱配套独立的混凝土配重基座，基座采用下宽上窄的阶梯方台构型，底部大尺寸平面直接与硬化地面接触，增大接触面积降低地面压强，避免长期使用后出现基座沉降倾斜的问题。立柱采用标准型材加工，侧面预留等间距的安装孔位，可适配不同高度的安装需求，也能根据现场实际情况调整箱体的离地高度，常规安装状态下箱体底部距离基座顶面预留150mm以上的间隙，方便线缆从箱体下部穿入，也给底部接线端子的维护操作留出足够的手部操作空间。

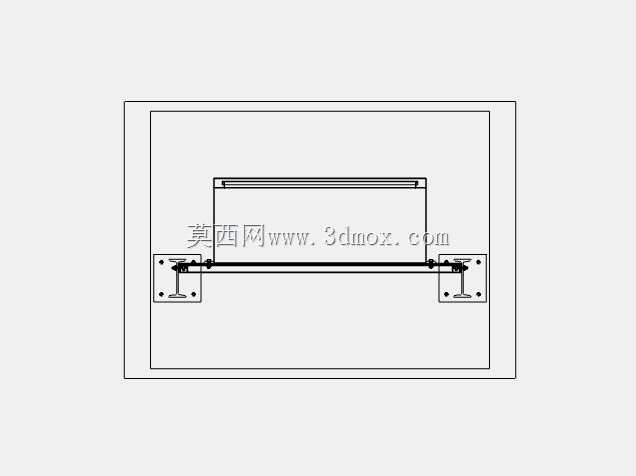

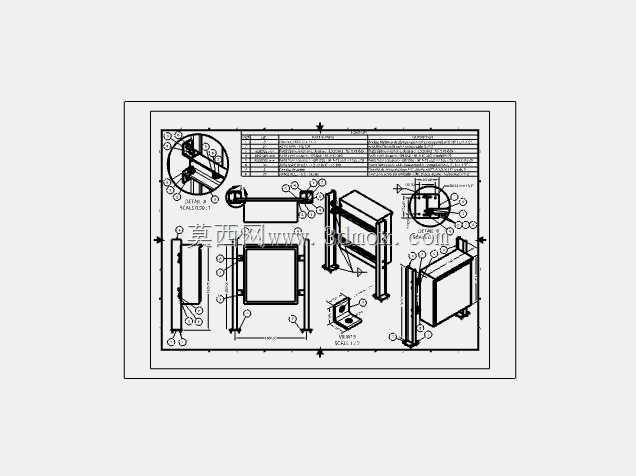

　　箱体与立柱的连接采用L型转接支架，支架一侧通过螺栓与立柱的预留孔位锁固，另一侧与箱体背部的预装安装螺柱连接，这种连接方式可以在现场安装时微调箱体的水平度，抵消地面不平整带来的安装偏差，同时转接支架上预留的长圆孔可以适配不同宽度尺寸的同类型电气箱体，提升结构的通用适配性。基座部分的设计考虑了现场施工的便利性，基座顶面预埋了与立柱底部匹配的连接法兰，现场安装时不需要额外焊接，直接通过螺栓锁固即可完成立柱与基座的装配，大幅降低户外施工的工作量，也避免现场焊接带来的防腐层破坏问题。

　　从安装边界尺寸来看，整套结构的横向安装跨度根据适配箱体的宽度调整，常规适配600-800mm宽度的户外电气箱体时，两根立柱的中心距控制在500-700mm之间，基座的底部平面尺寸控制在400*400mm以上，保证单基座的接地面积足够，整体结构的总高度根据箱体离地高度需求调整，常规场景下箱体底部离地高度不小于300mm，对应立柱总高度在1200-1500mm区间，可根据当地常年积水深度、防洪要求灵活调整立柱长度。结构的所有金属外露表面都做了户外防腐处理，适配户外长期日晒雨淋的使用环境，避免锈蚀导致的结构强度下降。

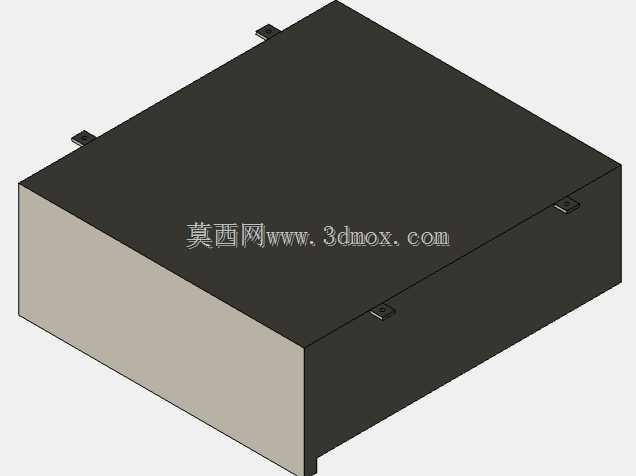

　　在细节设计上，立柱的顶部做了封堵处理，避免雨水顺着型材内腔流入基座连接位置造成连接螺栓锈蚀，基座与立柱连接的位置也预留了排水缝隙，不会在连接位置积存雨水。箱体的顶部自带向外延伸的防雨檐，与支撑结构配合形成完整的户外防护体系，不需要额外加装防雨棚即可满足户外IP54以上的防护要求。线缆从立柱侧面的预留穿线孔进入立柱内腔，顺着内腔延伸到箱体底部的进线口，全程线缆都被结构保护，不会被外力破坏，也避免阳光直射加速线缆老化。

　　这类支撑结构在建模过程中需要重点关注各个连接位置的配合公差，转接支架的安装孔位与立柱孔位的同轴度、基座预埋法兰的位置度都需要严格控制，避免现场安装时出现孔位错位无法装配的问题。同时建模时需要考虑型材的实际壁厚、转接件的板材厚度，保证结构的承重能力满足满载箱体的重量要求，常规配置下单根立柱的承重能力不小于100kg，双立柱配合可承载总重量150kg以内的电气箱体，覆盖绝大多数户外中小型配电板、控制箱的安装需求。结构整体没有复杂的曲面构型，所有零件都采用常规的型材切割、板材折弯工艺即可加工，加工成本低，现场装配不需要特殊工具，普通电工即可完成整套结构的安装调试，非常适合批量推广应用在各类户外配电点位的布设项目中。
