110kV户外高压电流互感器结构设计

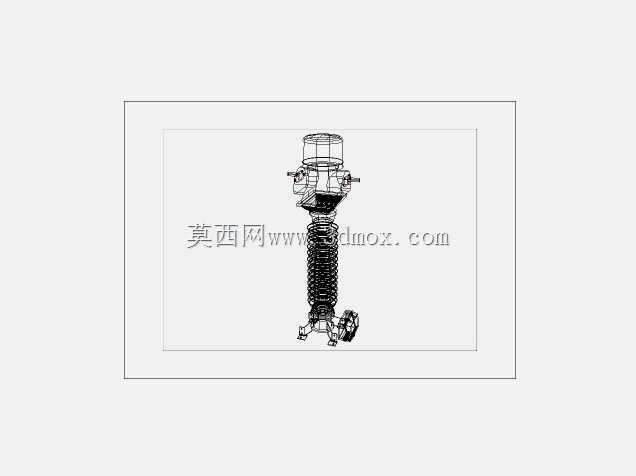

　　在110kV电压等级的户外敞开式变电站中，电流互感器承担着一次侧大电流向二次侧标准小电流转换的核心作用，为计量、保护、测量回路提供可靠的信号输入，是输变电系统中不可或缺的一次设备。本次呈现的AGU-123型电流互感器，针对户外高海拔、重污秽、强温差的运行环境做了针对性结构优化，整体采用倒置式结构设计，将二次绕组布置在设备顶部的金属壳体内，相比传统正立式结构大幅缩短了一次绕组的长度，降低了大电流工况下的绕组发热与漏磁损耗。设备主体的绝缘套管采用瓷质或硅橡胶复合绝缘材质，外表面设计有等距排布的伞裙结构，伞裙伸出长度与相邻伞裙间距经过污秽等级校验，可在IV级污秽区域保证足够的爬电距离，避免雨雾天气下发生沿面闪络。

　　顶部的一次接线端子采用平板式接线结构，接触面做镀锡处理，可适配不同规格的设备线夹，端子与壳体之间设置有密封结构，采用耐老化三元乙丙橡胶密封圈，配合硅脂密封工艺，可实现IP67级别的防护能力，防止雨水、潮气进入壳体内部造成绕组绝缘受潮。底部的安装法兰采用高强度铸铁铸造而成，法兰上均匀分布4个安装螺栓孔，孔位尺寸严格匹配110kV配电装置的通用支架安装尺寸，安装时可直接与预埋地脚螺栓对接，无需额外加工过渡连接件。设备底部设置有二次接线盒，接线盒内布置有二次绕组的接线端子排，端子排采用阻燃绝缘材质，每个接线端子都有清晰的变比标识，对应400A/1A的额定变比绕组，接线盒的出线口采用格兰头密封，可防止电缆敷设后潮气沿电缆缝隙进入盒内。

　　从结构设计逻辑来看，该互感器的重心经过精准核算，整体重心落在安装法兰的中心轴线上，在12级大风工况下不会产生额外的倾覆力矩，满足户外变电站的抗风载设计要求。绕组部分采用环形铁芯结构，铁芯选用高导磁率的冷轧硅钢片卷制而成，铁芯表面做绝缘涂覆处理，二次绕组采用高强度漆包线均匀绕制在铁芯上，绕组外部缠绕多层绝缘纸带并经过真空浸漆工艺处理，可有效降低绕组的局部放电量，保证在额定电压下局部放电量小于10pC，满足电力设备的绝缘性能要求。一次绕组采用铜质导电杆贯穿顶部壳体，导电杆与二次绕组之间设置有电容型绝缘结构，通过多层电容屏均压，使绝缘内部的电场分布更加均匀，避免局部电场强度过高造成绝缘击穿。

　　设备的外绝缘爬电距离按照不小于3150mm设计，对应110kV电压等级下25mm/kV的爬电比距要求，可满足大部分重工业污染区域的运行需求。在安装边界方面，设备整体高度控制在3.2米以内，顶部接线端子的横向伸出长度不超过0.4米，安装时与相邻设备的安全净距不小于1.1米，完全符合110kV配电装置的布置规范，无需为该设备额外预留特殊安装空间。日常运维过程中，设备顶部设置有油位观察窗（针对油浸式结构）或压力指示装置（针对SF6绝缘结构），可直观判断设备内部的绝缘介质状态，无需停电即可完成常规巡检项目。该结构的电流互感器可广泛应用于110kV变电站的进线间隔、出线间隔、母联间隔等不同位置，适配不同的主接线形式，无论是双母线接线还是单母线分段接线，都能通过调整一次接线端子的连接方式满足安装要求。在三维建模过程中，所有结构细节都按照实际生产尺寸1:1还原，包括伞裙的弧度、法兰的倒角、接线端子的孔位公差都做了精准复刻，可直接用于变电站的三维布置设计、施工模拟以及运维培训场景，帮助设计人员提前校验安装过程中的干涉问题，优化配电装置的整体布局。
