三菱Q系列PLC主基板Q38B安装基座结构

　　这款Q38B主基板是三菱Q系列PLC系统的核心安装承载部件，日常在各类工业自动化控制柜、生产线电控系统、成套设备电控单元中承担模块承载与信号互联的核心作用，但凡采用Q系列PLC搭建的中大型工控系统，从汽车焊装线的主控柜、锂电生产线的分控单元，到中央空调的群控系统、水处理设备的电控柜，都能见到这类主基板的应用，它是整个PLC系统的物理安装基础与内部信号传输的载体。

　　从实际功能来看，这款8槽主基板可以同时搭载1块CPU模块、电源模块以及最多7块各类功能扩展模块，涵盖输入输出模块、模拟量模块、通讯模块、定位模块等不同类型的Q系列兼容模块，所有模块通过基板内部的背板总线完成数据交互与供电连通，不需要额外飞线连接模块间的通讯线路，大幅降低了柜内接线的复杂度，也减少了因为外接连线松动带来的系统故障风险。在实际设备运行过程中，基板本身不承担运算功能，但它的总线传输稳定性、结构安装可靠性直接决定了整个PLC系统的运行稳定性，一旦基板安装不到位或者槽位接触不良，很容易出现模块识别失败、信号传输中断、系统误报警甚至停机的问题，因此在结构设计上的考量直接关系到整套工控系统的可靠性。

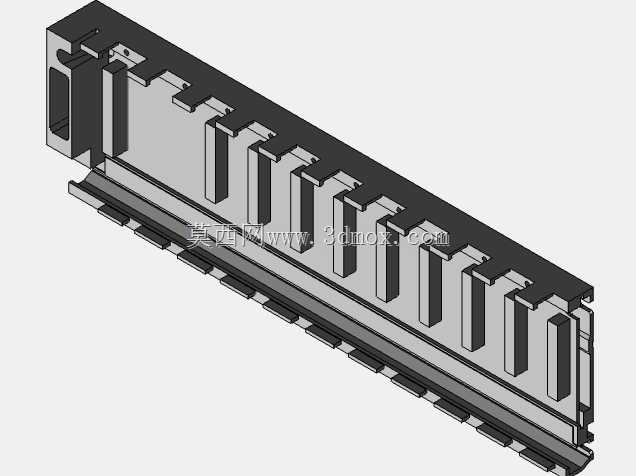

　　从设计思路层面，这款基板采用了一体化的型材加注塑拼接结构，主体承载框架采用高强度工程塑料搭配内嵌金属加强筋，既保证了整体结构的刚性，避免多模块安装后出现基板弯曲变形的问题，又能控制整体重量，降低安装时的承重负担。每个模块插槽都设计了独立的导向滑槽与定位卡扣，模块安装时顺着滑槽推入到底，卡扣会自动卡合模块侧边的固定位，不需要额外螺丝就能完成模块的初步固定，每个槽位的底部都设计了镀金的总线接插件，接插件的插针采用弹性设计，模块安装到位后插针与模块底部的接口紧密贴合，保证信号传输的接触可靠性，同时接插件周边设计了防尘挡边，减少柜内灰尘进入接插件缝隙导致接触不良的概率。基板的底部设计了标准的DIN导轨安装卡扣，同时预留了螺丝固定孔位，既可以快速卡在标准35mmDIN导轨上完成快速安装，也可以在震动较大的设备场景下通过螺丝直接固定在柜内安装板上，适配不同的安装工况需求。

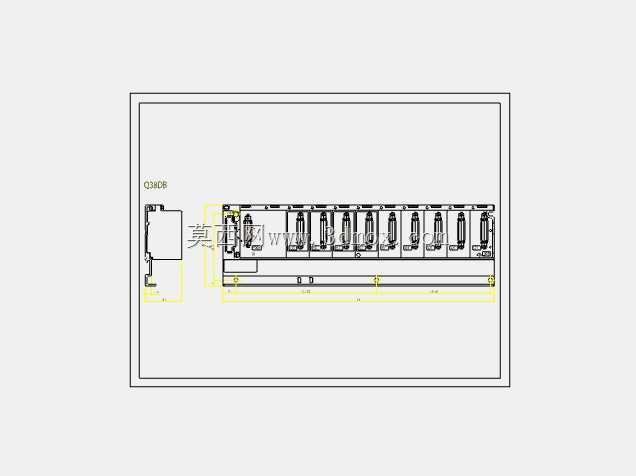

　　从安装边界与尺寸参数来看，这款8槽基板的整体长度适配8个标准Q系列模块的安装宽度，每个模块的槽位间距严格遵循Q系列模块的标准尺寸规范，不会出现模块安装后互相干涉挤压的问题，基板的安装高度与深度完全匹配标准PLC柜的安装层间距，安装后模块正面的接线端子与柜内走线槽的距离预留了足够的接线操作空间，不需要额外调整走线槽位置就能完成接线作业。基板的供电回路设计在靠近电源模块安装槽的位置，大电流供电走线路径做了加宽处理，避免多模块同时工作时出现供电压降过大的问题，信号总线的走线做了分层隔离设计，减少强电回路对通讯信号的电磁干扰，保证在工业现场复杂电磁环境下的信号传输稳定性。

　　在实际选型与安装过程中，这类基板的槽位数量需要根据实际系统的模块数量来确定，预留1-2个备用槽位方便后续功能扩展，这款Q38B的8槽设计刚好适配大多数中小型Q系列PLC系统的配置需求，既不会因为槽位过多浪费柜内安装空间，也不会因为槽位不足导致后续扩展无位置可用。安装时需要注意基板的安装平面保持平整，避免强行拧螺丝导致基板变形，接插件位置不能有金属碎屑掉入，避免出现总线短路的问题，模块安装时要确认卡扣完全卡合，接插件完全插到位，避免运行过程中因为震动导致模块松脱。从结构建模的角度来看，这款基板的建模重点在于各个槽位的间距精度、安装卡扣的配合尺寸、导轨安装位的尺寸公差，这些尺寸如果出现偏差，会直接导致实际生产加工后的基板无法兼容标准模块，或者无法顺利安装在标准导轨上，建模过程中需要严格对照官方的安装尺寸规范，对每个配合位的公差做合理预留，保证装配时的互换性。
