适配Nema23电机的CNC机床集成供电装置

　　在小型桌面级CNC机床的电控系统搭建场景中，供电单元的集成度、散热表现与安装适配性直接决定整套设备的运行稳定性，这套适配Nema23步进电机的CNC供电装置，正是针对小型数控加工设备的紧凑安装空间需求设计的集成化电控组件。从实际应用场景来看，这类供电装置主要服务于DIY桌面CNC、小型雕刻机、轻型数控铣削设备的电控回路，需要同时为步进驱动模块、控制板卡、散热风扇等不同功耗的部件提供稳定的电压输出，还要兼顾车间多尘、加工振动的实际工况，避免出现供电波动导致的丢步、驱动过温保护等加工异常问题。

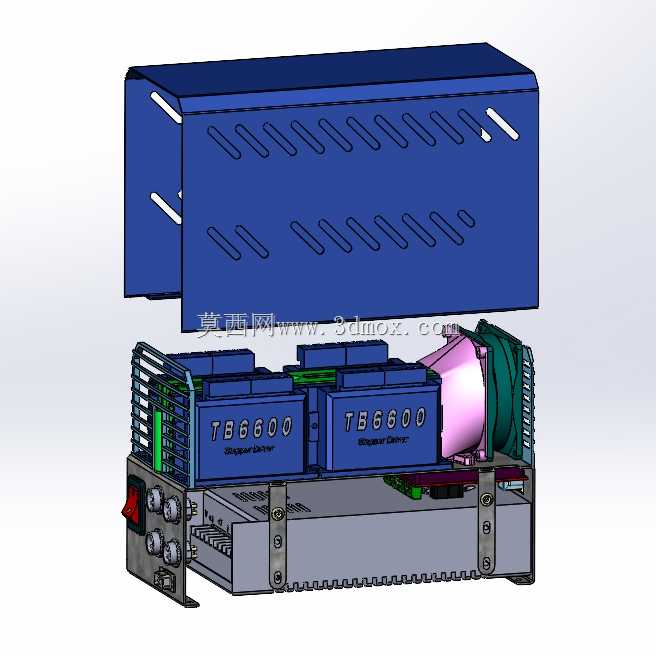

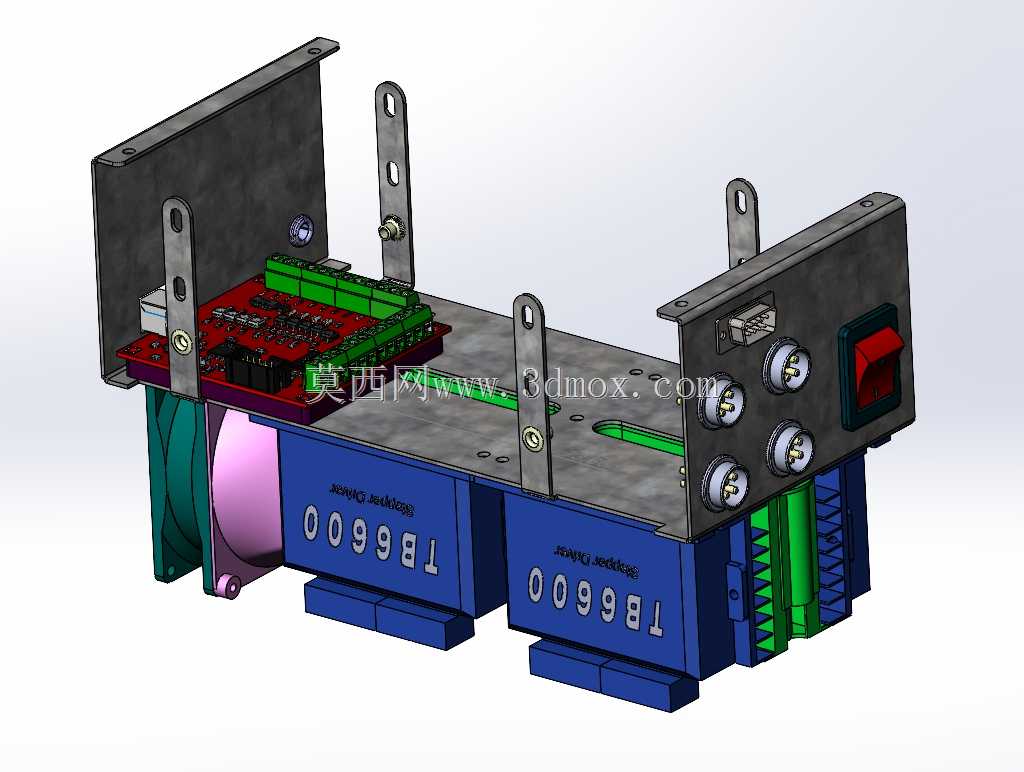

　　从功能特性上看，这套装置将TB6600步进驱动模块、整流变压回路、输入输出接线端子、电源开关、状态指示部件整合在同一个金属壳体内，省去了零散部件单独安装、接线的繁琐步骤，用户在搭建CNC电控系统时，只需完成交流输入接线、电机相线接线、控制信号接线即可投入使用，大幅降低了小型数控设备的电控组装门槛。外壳采用弯折成型的金属板材制作，上盖设计了多组长条形通风散热孔，对应内部驱动模块、变压元件的发热位置，能够在设备连续运行时形成自然对流散热通道，避免封闭壳体内热量积聚导致的元件寿命衰减；壳体下部预留了标准的安装固定孔位，可直接通过螺栓固定在CNC机床的机身电控安装区，不需要额外制作转接安装板。

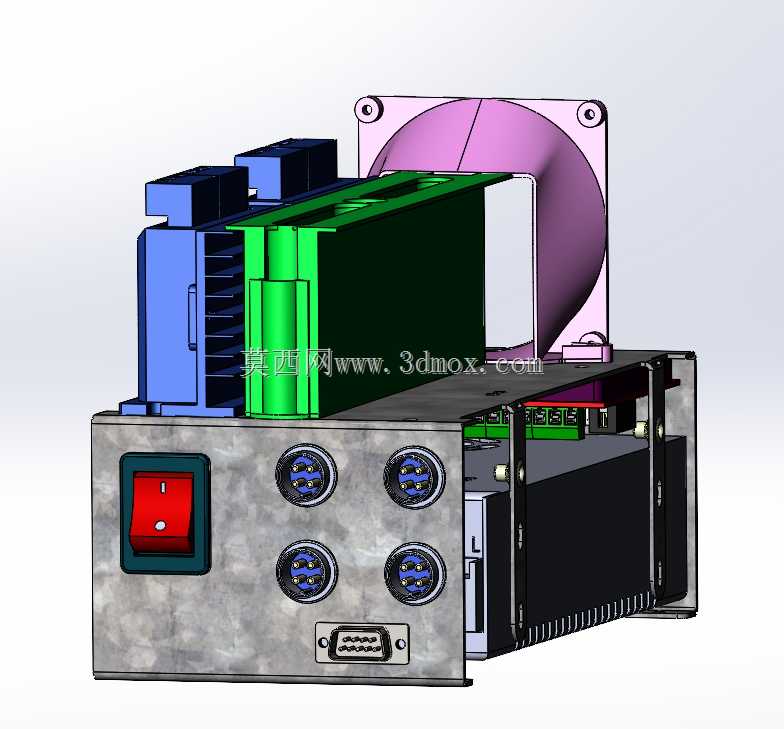

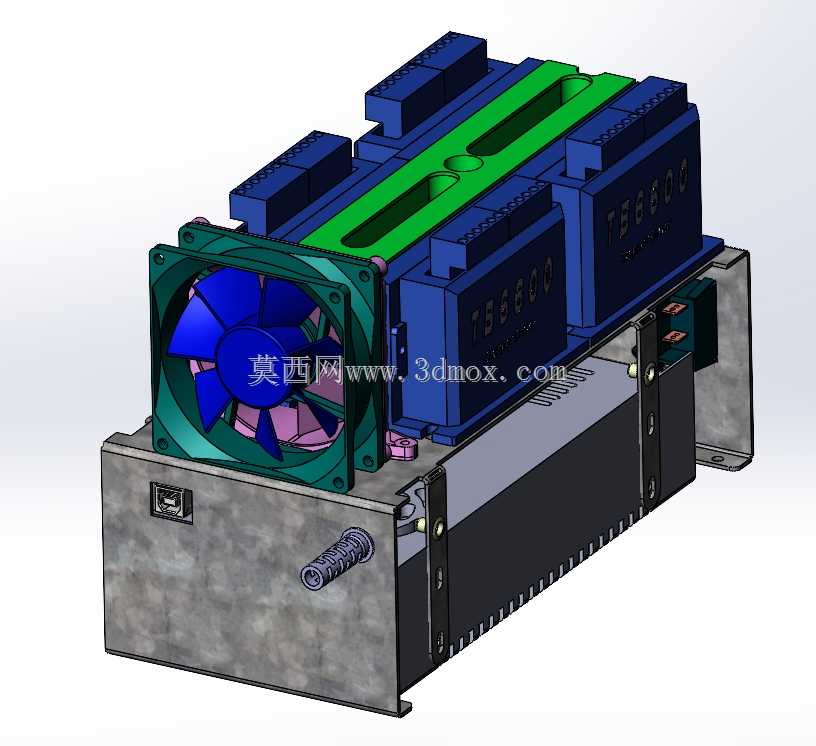

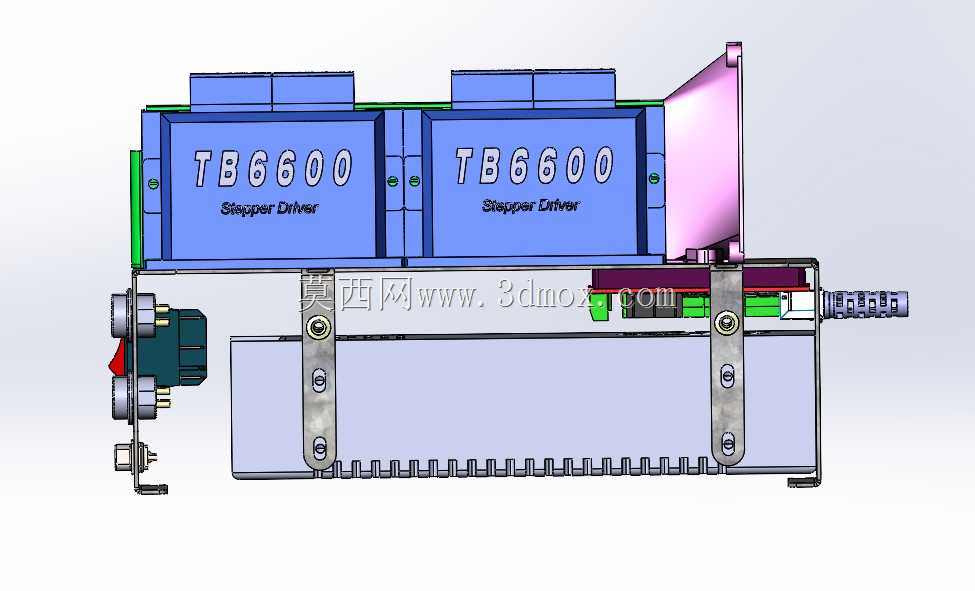

　　设计思路上，这套装置采用分层布局的结构逻辑，底层为变压与整流滤波元件安装区，中层布置两块TB6600步进驱动模块，驱动模块与安装底板之间预留了足够的散热间隙，同时通过金属固定件与底板连接辅助传导热量；输入侧布置带防护的船型电源开关与接线端子，输出侧对应电机接口与控制信号接口，接线区域与发热元件区域做了物理分隔，避免接线长期受高温影响出现绝缘层老化。外壳与底座之间采用卡扣加螺栓的双重固定方式，日常维护时拆开上盖即可快速检查内部接线状态、调整驱动模块的电流细分参数，不需要完全拆解整个装置。

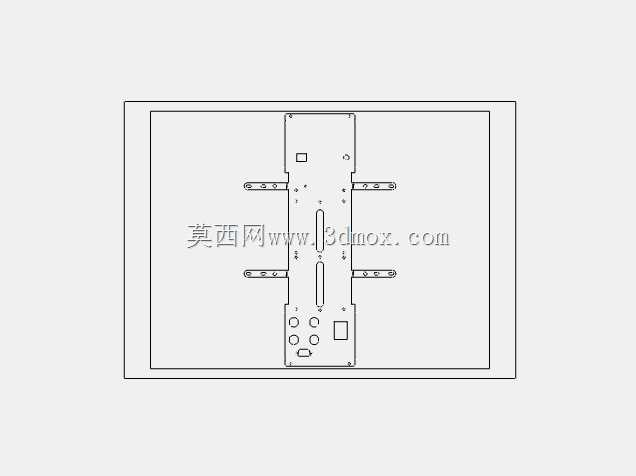

　　从安装边界与尺寸适配角度来看，整套装置的外形尺寸针对Nema23电机配套的小型CNC设备的常规电控安装空间设计，宽度方向适配标准铝型材电控安装梁的间距，深度方向不会超出机床机身的侧面安装边界，安装后不会与机床的运动部件形成干涉；接线端子的排布方向朝向设备外侧，方便用户在设备组装完成后进行接线调试与后期维护，不需要探入设备内部狭小空间操作。外壳的边角做了弯折钝化处理，避免安装调试过程中划伤操作人员，同时金属外壳整体接地，能够有效屏蔽驱动模块工作时产生的电磁干扰，避免对控制板卡的脉冲信号造成影响，减少加工过程中出现的信号误触发问题。

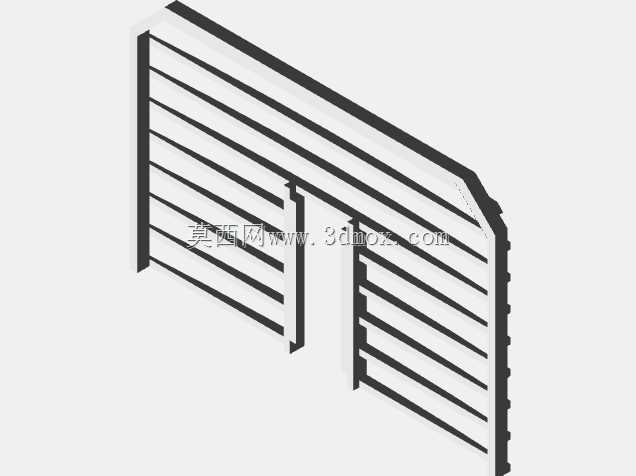

　　在实际工况适配方面，这套供电装置的结构设计充分考虑了CNC加工过程中的持续振动特性，内部所有元件均采用螺栓固定加防震垫片的安装方式，接线端子采用带锁紧结构的型号，避免长期振动导致接线松动；上盖的散热孔采用斜向长条开孔形式，既能保证空气流通，又能减少加工过程中产生的金属碎屑、粉尘落入壳体内部，降低元件短路的风险。对于结构设计从业者来说，这套集成供电装置的布局逻辑可以作为小型电控单元设计的参考，在紧凑空间内平衡散热、安装、维护、抗干扰等多方面的需求，避免零散元件堆砌导致的电控系统可靠性下降问题；对于设备选型用户来说，这类集成化供电单元能够大幅缩短CNC设备的电控组装周期，减少接线错误带来的调试成本。
